水泥回转窑（旋窑）壳体内部防腐保护注意事项

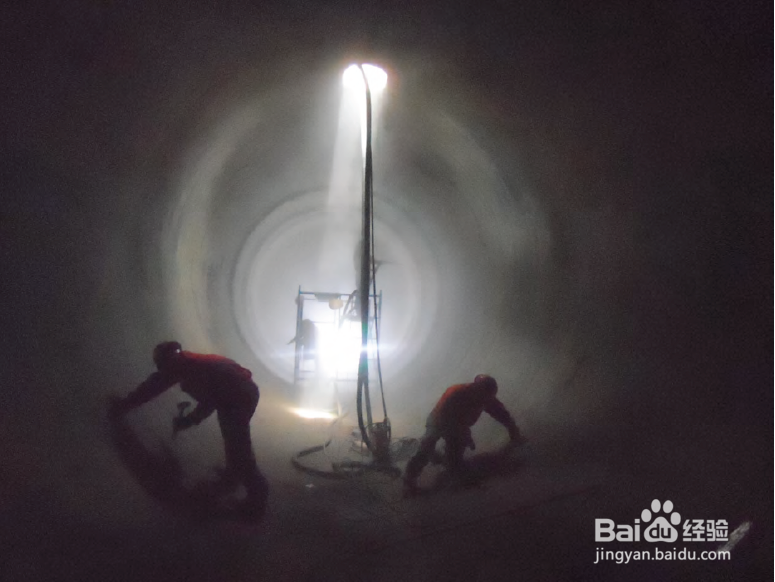

1、表面喷砂：所有要涂抹的钢表面都要喷砂到接近白NACE2或SSPC SP-10或瑞典标准SA-1/2。所有要涂抹的表面必须完全干燥、无尘、无湿气、土壤、积垢或砂砾，喷砂后的处理面必须至少有3密耳（75微米），表面处理面对于材料应用以后的性能至关重要，因为它能使所接触金属表面的有效面积加倍。

2、涂料准备：将KG-600SCW的1加仑白色液体B组份中加入装有4加仑红色A组份的5加仑小桶中，用适合的搅拌器搅拌约5分钟

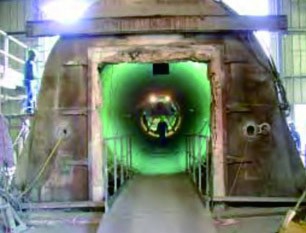

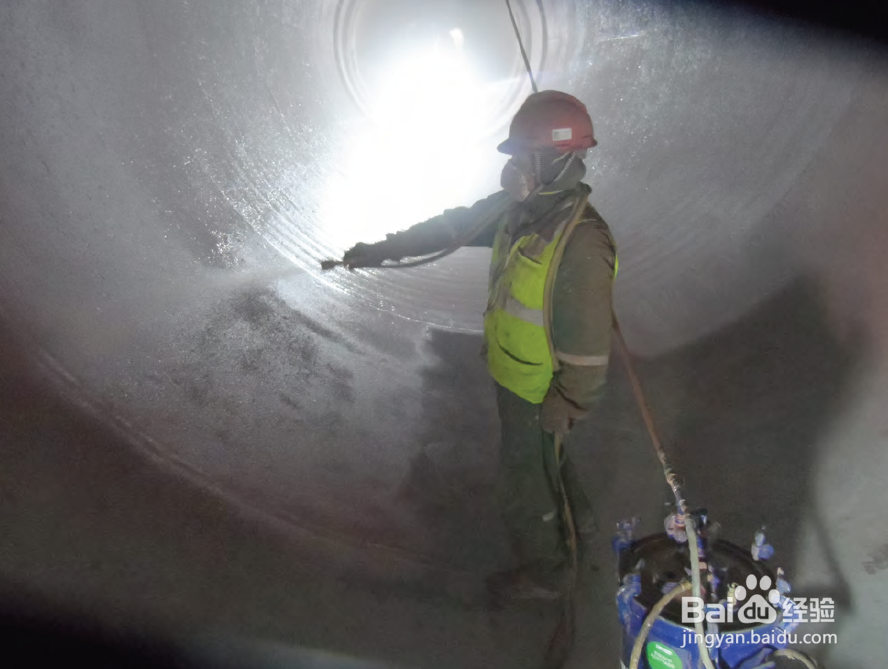

3、材料喷涂：材料要求使用加压罐和用于重型液体的专用喷枪进行油喷涂作业。平均干膜厚度为20密耳（0.5mm）涂层厚度允许公差范围为15-25密耳（0.38-0.63mm），任何低于15密耳（0.38mm）厚度的窑段在最终固化前必须增加到20密耳（0.5mm）。

4、涂层检查与固化：漆膜干燥到无粘性涂膜在23℃的温度下需要约4小时，在此阶段，可以进行厚度和完整性的检查，如果有任何缺陷可以进行复涂。室温（10℃—40℃）下正常固化约12-24小时，涂层变为干燥可触摸涂层，固化过程中耐火砖可以照常安装；涂料在开机期间加热窑炉后达到最终物理和化学性能，1小时在260℃时到8小时在200℃时 。
