CAD打印问题汇总：[1]CAD虚拟打印机

一、什么是虚拟打印机

    虚拟打印机说白了就是一个软件,没有与硬件相连,在没有硬件的情况下将所需文件打印成PDF、JPG等等格式的文件,以便自己或客户用来查阅、打印之用,一般情况下不易更改。

二、如何安装虚拟打印机

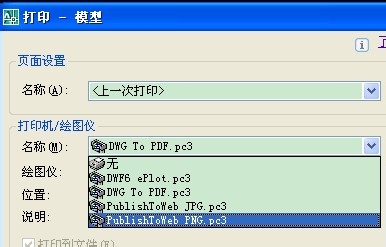

    对于CAD用户而言,软件本身自带有虚拟打印机,如【图一】所示:

常用的一个就是DWG To PDF.Pc3,因为这个可以转化为PDF格式、也是我们最常使用的格式。

    对于没有所使用的虚拟打印机的用户，可以参考经验：《怎样安装pdf虚拟打印机》http://jingyan.baidu.com/article/e52e3615a1e88c40c60c510a.html 来进行安装。

三、如何使用虚拟打印机

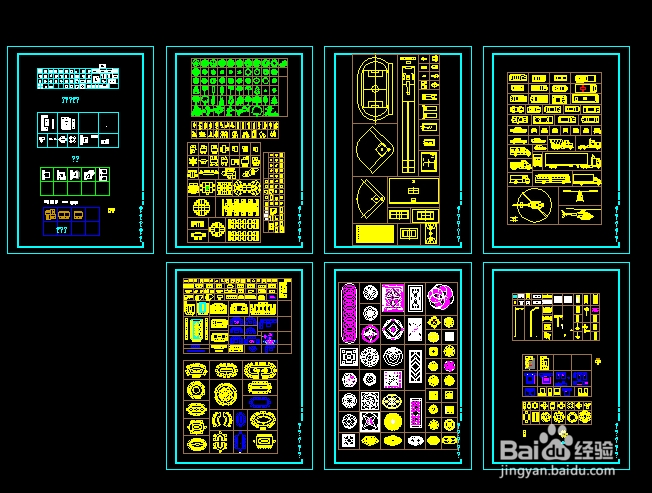

双击CAD界面，将整个图形处于窗口之中，然后将要打印的图缩放到视野之内。

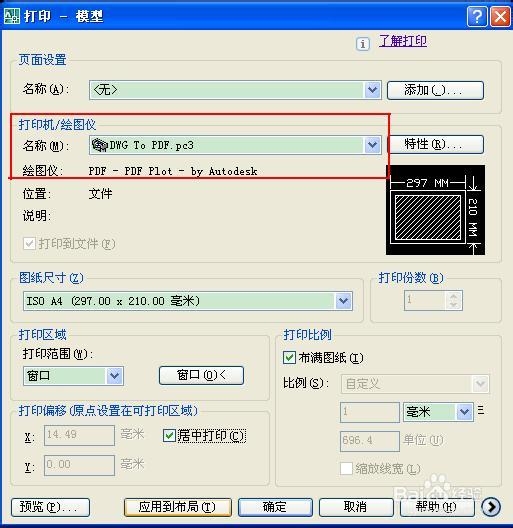

点击菜单栏——文件——打印——选取打印机（要生成的格式），如【图一】示

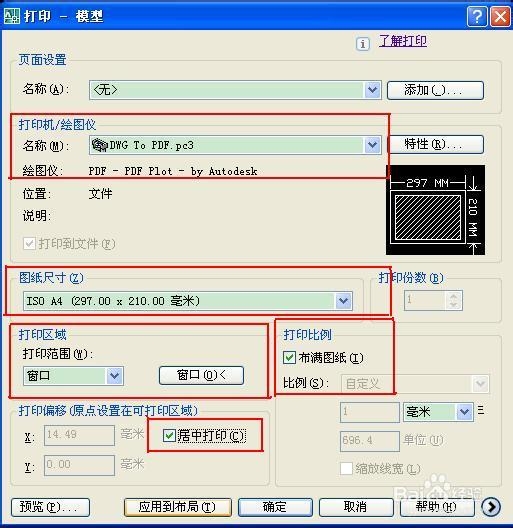

依次选择好要打印后图纸的尺寸、打印范围（一般为窗口）、设置居中打印、布满图纸，然后点击窗口进行图纸选择

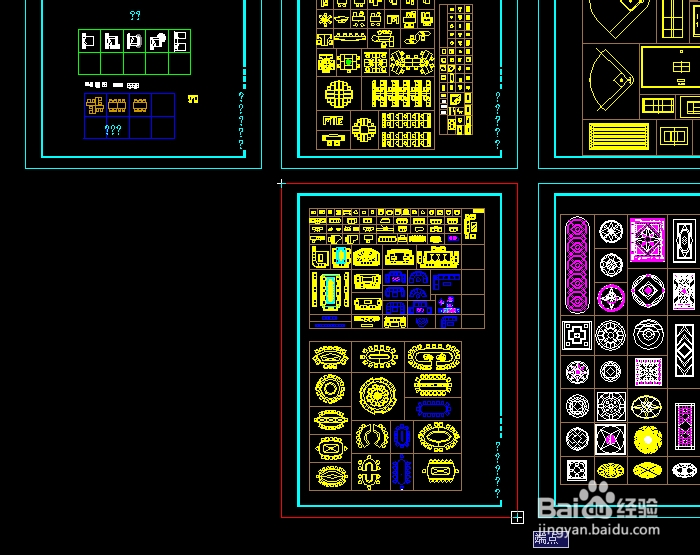

选取红线内要打印的图纸，选择左上与右下两点、恢复到打印页面：

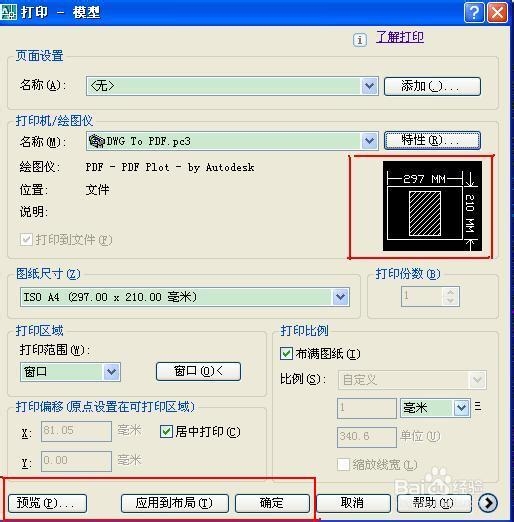

根据打印区域显示、至布满为止，选择横向或者竖向打印，然后应用到布局——预览——打印



或者应用到布局后，再次打印同样的规格可直接确定即打印出所需的PDF格式的图。

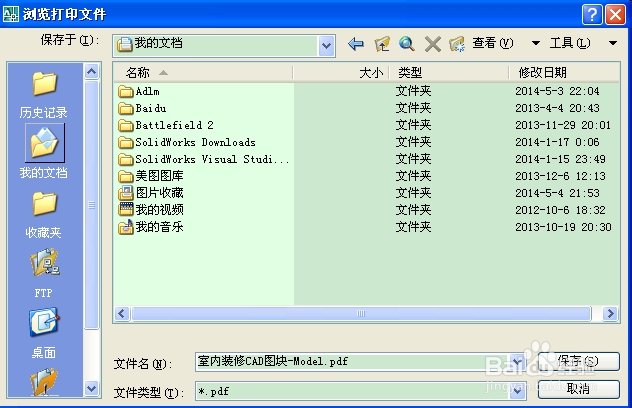

点击确定或者打印后会弹出保存地址、名称对话框，点击保存完成。

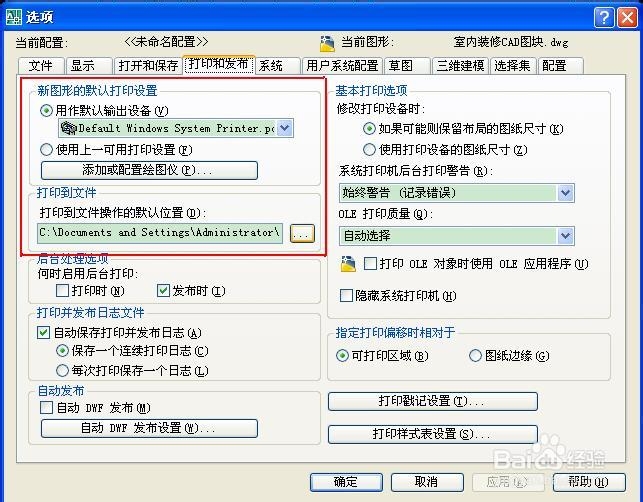

或者保存默认的地址、默认名称，在工具——选项中进行修改。
