HTBC-V 多功能变比测试仪操作方法

1、接线根据被试变压器的类型正确联接测试线夹。

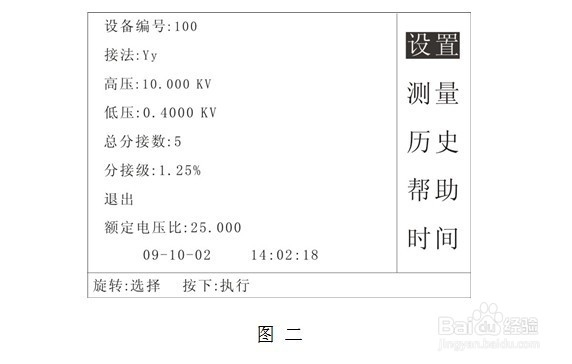

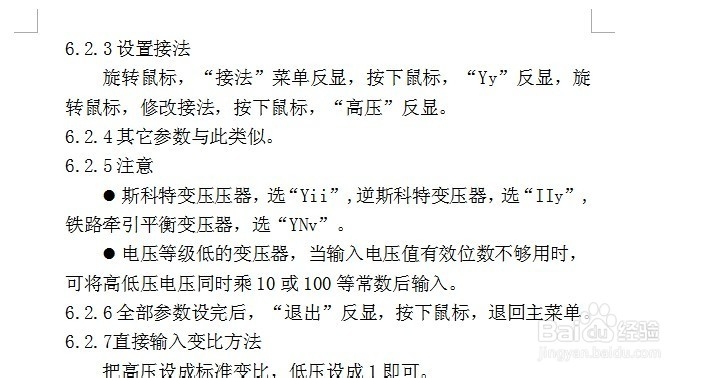

2、设置参数联线接好后，打开电源开关，屏幕显示主菜单见图二

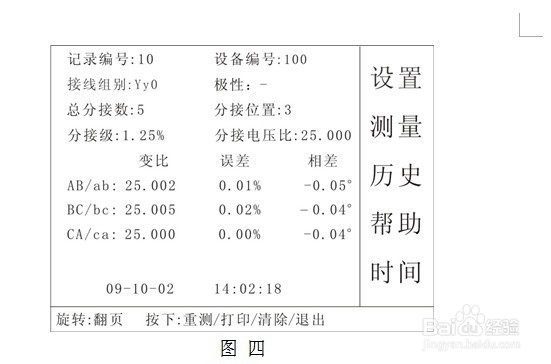

3、6.3测量主菜撮劝丛食单，旋转鼠标，选中“测量”，按下鼠标，进入测量，显示见图三。测量完成后，液晶屏上显示电压比测量结果，见图四。

4、查看历史数据主菜单中，旋转鼠标，选中“历史”，按下鼠标，进入查看历史数据。见图四、图五、图六。

5、查看使用说明书主菜单中，旋转鼠标，选中“帮助”，按下鼠标，屏幕上显示仪器的使用说明书。见图七。

6、设置系统时间主菜单中，旋转鼠标，选中 “时间”，按下鼠标，进入时间设置。联机通讯6.7.1 按装上位机控制程序。先运行CP210x_VCP_Win_XP_S2K3_Vista_7.exe 。再运行setup.exe。6.7.2 联接好USB线后，打开电源，不要在仪器进行操作，让仪器处在初始状态。运行上位机程序，上位机自动读取仪器的设置参数。以后可以完全由上位机来控制仪器，完成参数设置、测量、上传数据，并可打印试验报告。数据文件保存在安装目录下的bbfile文件夹中。可用Excel。Microsoft Access 或者 Microsoft Office Excel打开。
