怎么看大灯调节电路图?

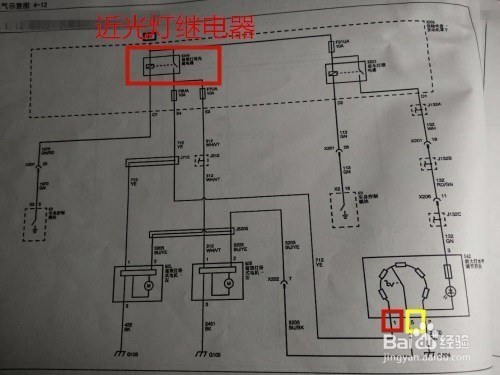

1、调节灯光类型。

从电路图上可以看出只出现了近光灯继电器，也就是说这个车型只能调节汽车的近光灯的高低，远光灯只能手动来调整。

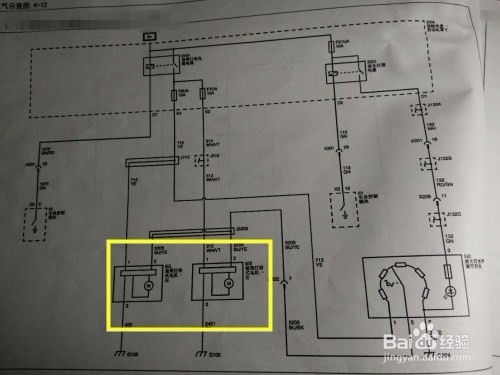

2、前照灯卧式电机。

因为汽车上有两个大灯，于是就会有两个调节器，这两个调节器与大灯总成在一起不能单独更换，通过对电机的驱动来改变大灯的高低。

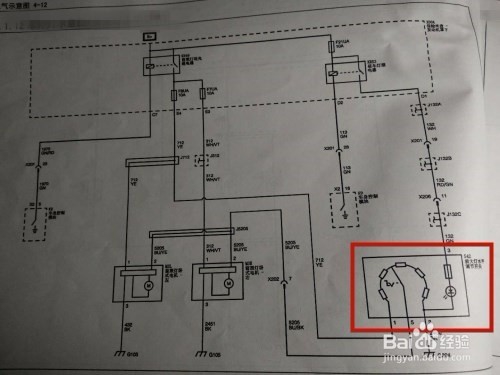

3、大灯水平调节开关。

这个开关用来调整大灯高低，车主通过拨动开关来改变串联电阻的大小，驱动电机上下运转。

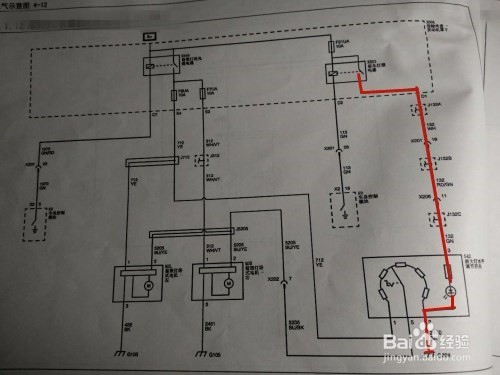

4、提醒灯控制电路。

在调节开关内会有照明提醒功能，当车主把驻车灯打开后，就会把调节开关内的灯泡点亮，让车主容易来操作开关。

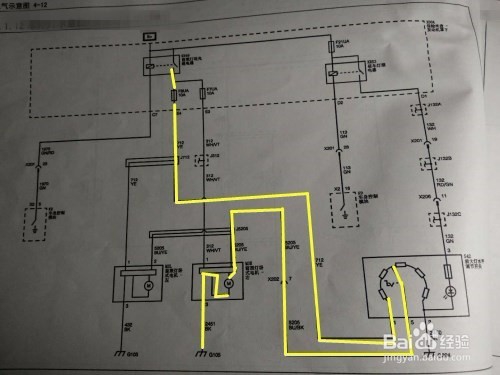

5、调整电路分析。

当车主拨动开关会，电流会从继电器、保险丝到调节开关，调节开关打到哪个电阻，电流就会从电阻后流出，然后到调节电机。

6、测量开关好坏。

如果在实际维修中遇到了高低不能调整的故障，就要来测量开关的好坏，可以拨下开关插头，打开大灯后测量1号脚是否有电压过来，如果有就可以用导线把1与5号脚相连，如果大灯高低改变了，也就说明开关坏了。
