DSY-1避雷器放电计数器校验仪使用指南

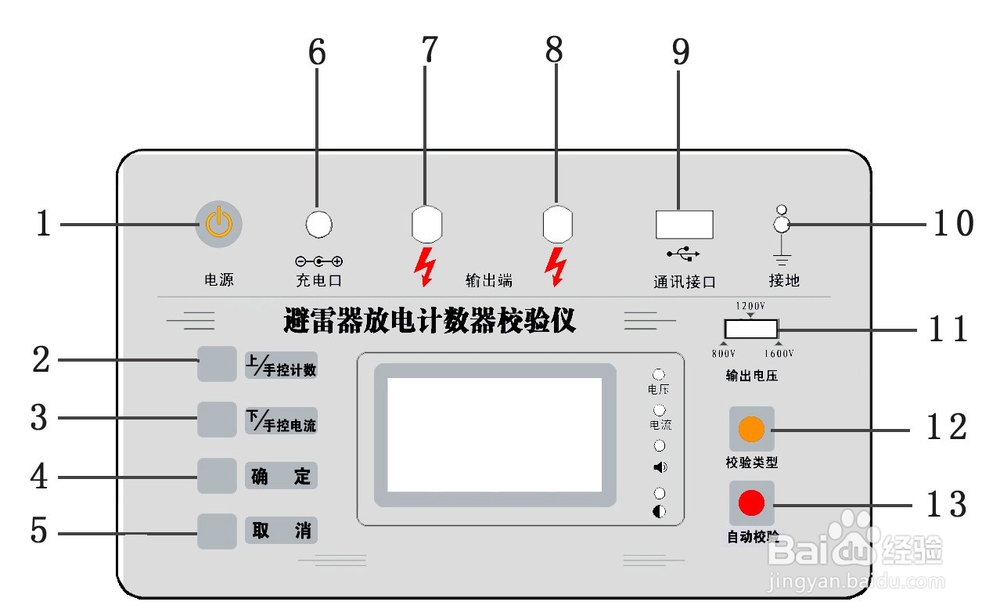

1、仪器面板：1.仪器开关机。2.向上移动菜单设置选项：增加当前选中参数的数值；或控制手动放电计数执行动作键。3.向下移动菜单设置选项：减少当前选中参数的数值；或控制手动输出电流执行动作键。4.进入当前选中的菜单项，或保存已设置的参数。5.返回上一级菜单，或从菜单界面返回仪器初始界面。6.仪器充电接口。7.用于连接避雷器放电计数器的底部。8.用于连接避雷器放电计数器的顶部。9.用于与计算机通讯。10.用于仪器的接地。11.分800V、1200V、1600V三档，根据现场实际情况选择。12.用于切换“动作次数校验”和“毫安表校验”模式。13.仪器根据当前的工作模式自动校验避雷器放电计数器。校验前请务必确认接线良好！

2、仪器现场接线

3、开关机按“电源”键开机，液晶屏上显示开机画面（下图）。当在开机状态时按“电源”键可关闭仪器。注：为节省电池电力，如连续5分钟无人为操作，仪器会自动关机。

4、操作提示页面等待2秒钟，出现“使用提示”画面（如图）

5、此时可等待仪器延时5秒钟自动进入“动作次数校验”页面；也可按“校验类型”键直接进入“动作次数校验”页面；或者按“确定”键进入“仪器设置”菜单。

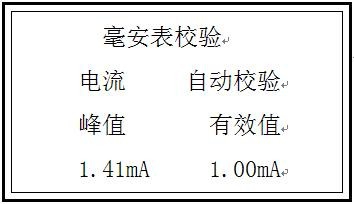

6、“动作次数校验”和“毫安表校验”功能切换在停止状态按“校验类型”键可在“动作次数校验”和“毫安表校验”两个功能间循环切换

7、充电仪器液晶显示窗口右上角实时显示内部电池的剩余电量，如电池电量耗尽，则自动关机。取仪器附带的专用电源适配器，将输出插头插到仪器的充电口，电源适配器电源输入端接220V交流电。连接好后，仪器自动给内部电池充电，充满电自动停止。（如图）

8、计数功能设定按操作面板“确定”键即进入菜单设置页面

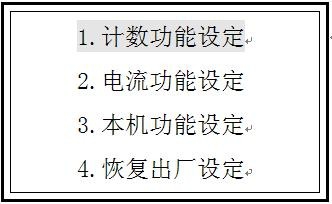

9、再按操作面板“确定”键即进入“计数功能设定”菜单项，有四个菜单选项

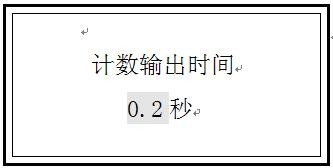

10、“输出时间设定”按“确定”键进入“输出时间设定”，通过“上、下”键设置“计数校验”高压脉冲输出的持续时间

11、“间隔时间设定”通过“上、下”键选定 “间隔时间设定”菜单，按“确定”键进入参数设定页面（如图）。按“上、下”键设置 “计数校验间隔时间”参数。

12、“校验次数设定”通过“上、下”键选定“校验次数设定”菜单，按“确定”键进入参数设定页面（如图）。按“上、下”键设置“校验次数”参数。校验次数数值设定范围1次~10次，步进量为1。

13、“默认设定”通过“上、下”键选定“默认设定”菜单，按“确定”键进入 “恢复默认设定”菜单选项。
