如何判读砂岩分类三角图

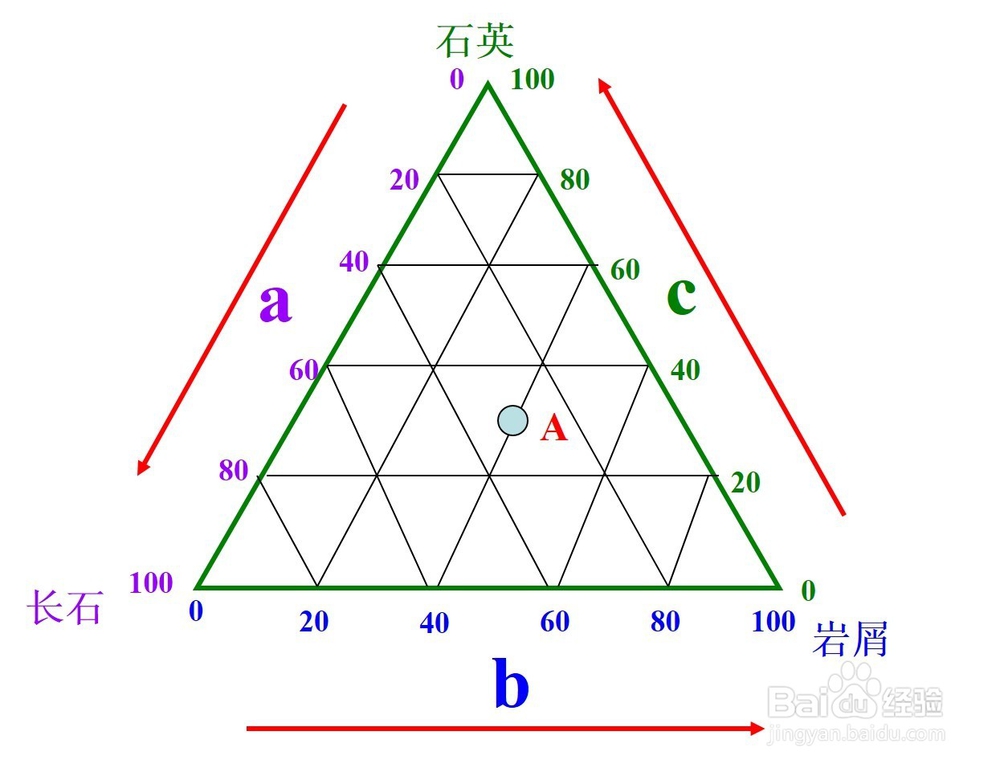

1、定起始边。有人习惯顺时针读，也有人习惯逆时针读，不管哪种方法，首先都需要定起始边，定起始边需要完成2项内容：①三角形的三条边分别代表什么，即确定三条边分别代表石英，长石，岩屑；②沿着含量从小到大做一条平行于三角形三边的单箭头线。a边代表长石从0-100%，b边表示岩屑从0-100%，c边表示石英从0-100%。

2、作平行线读数。过目的点作三条边的平行线，箭头方向必须与第一步中定义的方向一致；例中A点作一平行线，该平行线与c边的交点，即为A点的砂岩中石英的含量，图为30%。需要说明的是平行线与边（轴）的交点，即为定义的边的含量。
