CAD中怎么输入折断线

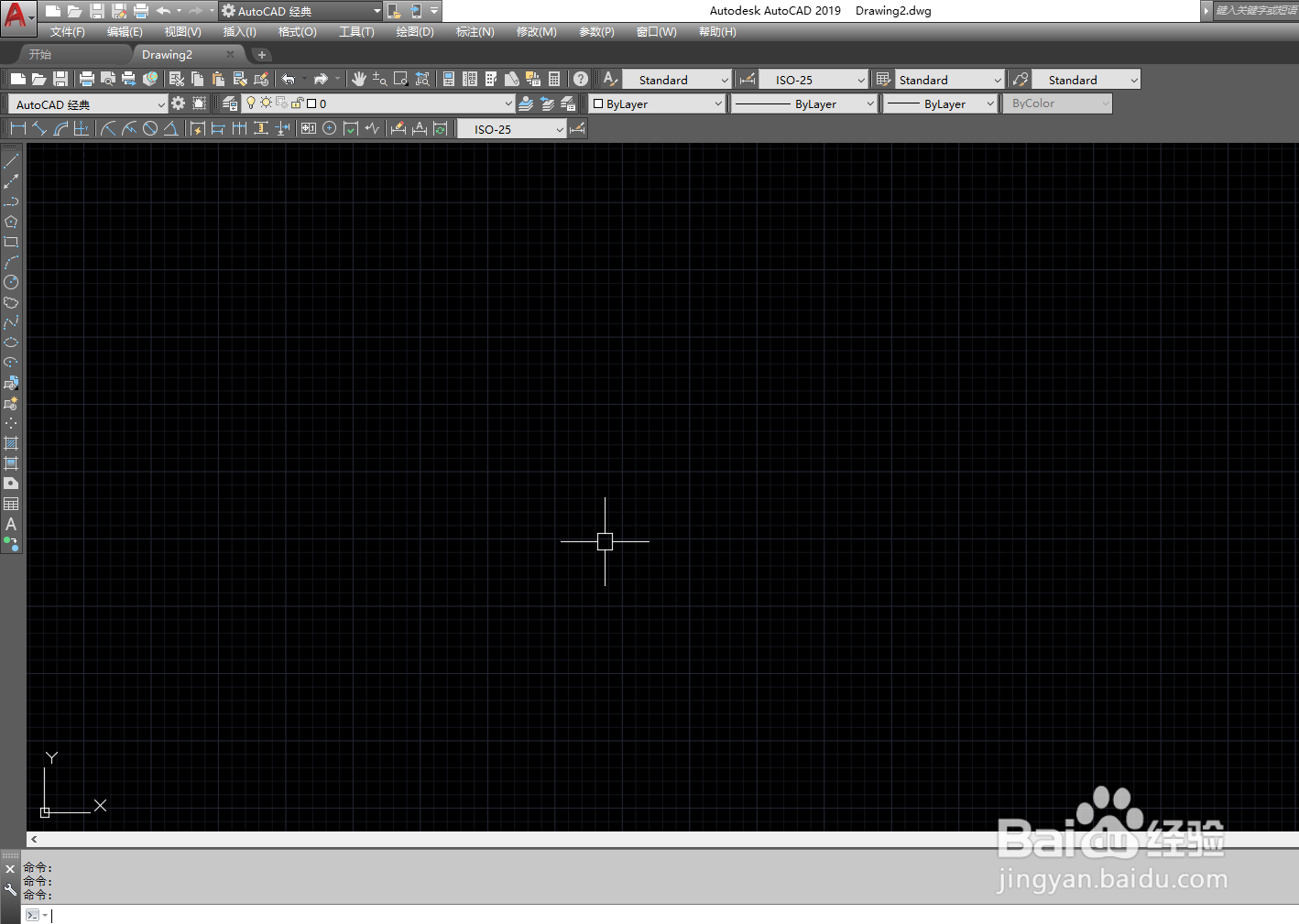

1、打开AutoCAD并新那一个空白文档（如下图）：

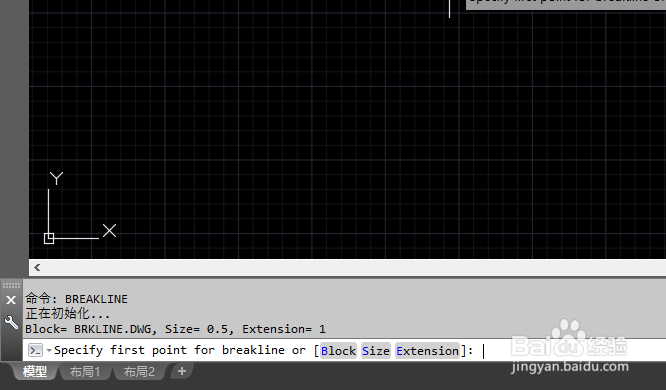

2、将输入法切换至英文模式，输入快速键BREAKLINE，然后回车或者空格确认输入（如下图）：

3、此时底部命令行提示一些折断线的参数，这里默认的折断线大小为0.5,我们可以劐聂赞陶根据自己需要调整大点，这里我们以30为例，在底部命令框里输入S，然后回车键或者空格键确认录入，然后输入30矣喾动痞并敲击空格键确认（如下图）：

4、命令行提示指定第一个点，我们鼠标左键任意点一个点（如下图）：

5、紧接着提示指定第二个点，我们在水平方向任意点一个点为例（如下图）：

6、底部命令行提示指定打断符号的位置，我们在刚刚驻账答峰绘制的直线上任意一点鼠标左键点一下即可（如下图）：这个点代表的是折断符的中点，这里也可以不选择，默认位置是在线段的心点位置

7、成弗辞肛胰品效果如下图，如果感觉这个符号有点小的话可以在最初时设置Size数值，大小可以根据自己需要多试几次（如下图）：
