SketchUp动态组件教程（二）切换隐藏实例教程

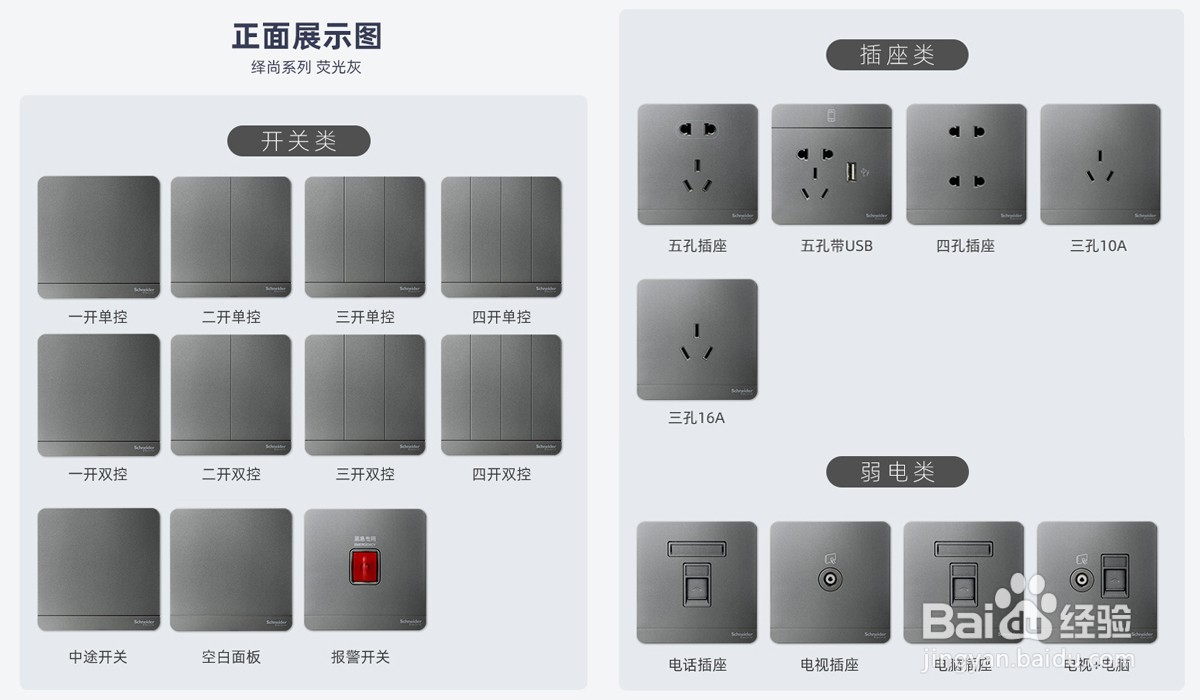

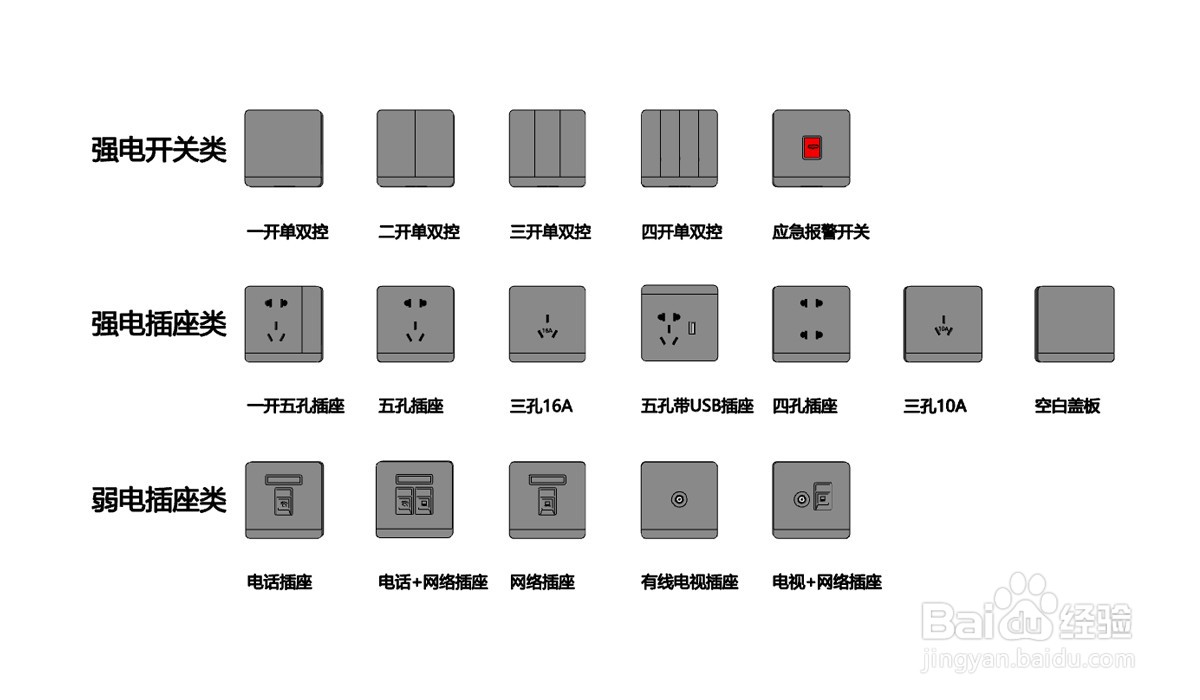

1、实现模型的切换隐藏功能，依旧需要两步：一是科学建模，二是赋予模型可变函数属性。接下来首先要做的是初步建模，我从网上随意下载了一些某品牌的开关插座图片，照着图片和官方公布的尺寸数据进行建模，如图：1-1

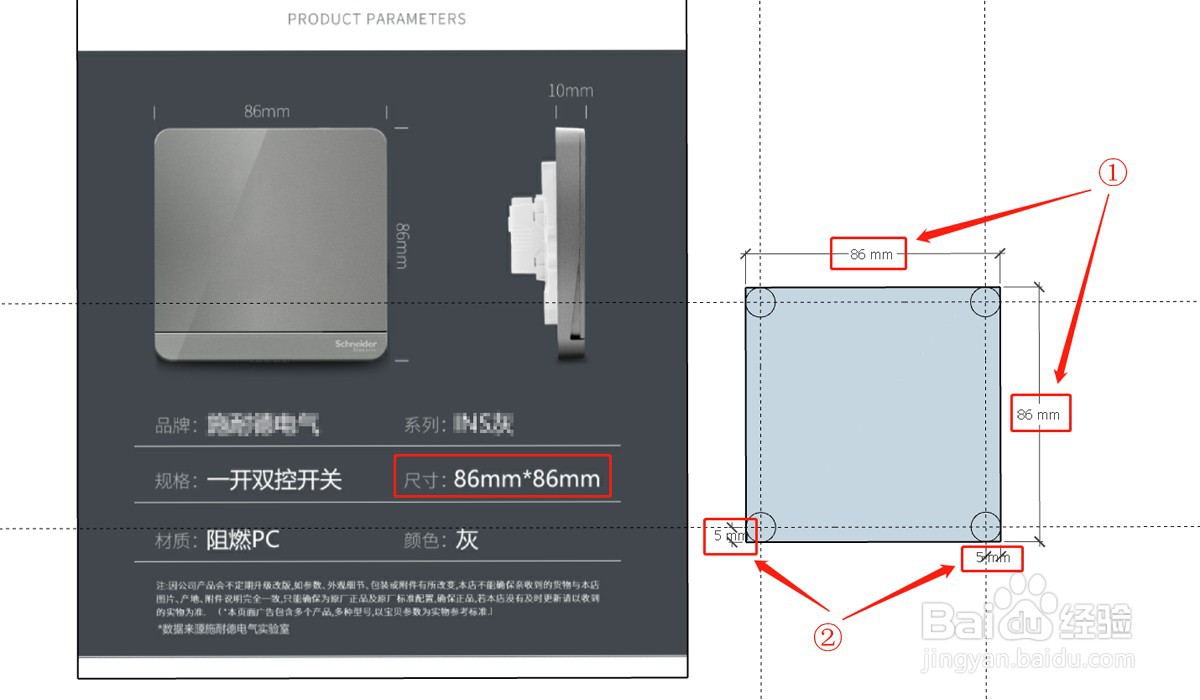

3、根据详细尺寸建立如图1-3中①处一样的基础模型，然后复制出两个，分别制作②处的插座基础模型和③处的开关基础模型，在边框部分插座模型和开关模型略有区别。（备注：②处的插座模型底座边框，向内凹一块，并赋黑色材质，目的是为了模拟插孔的黑洞感觉。）

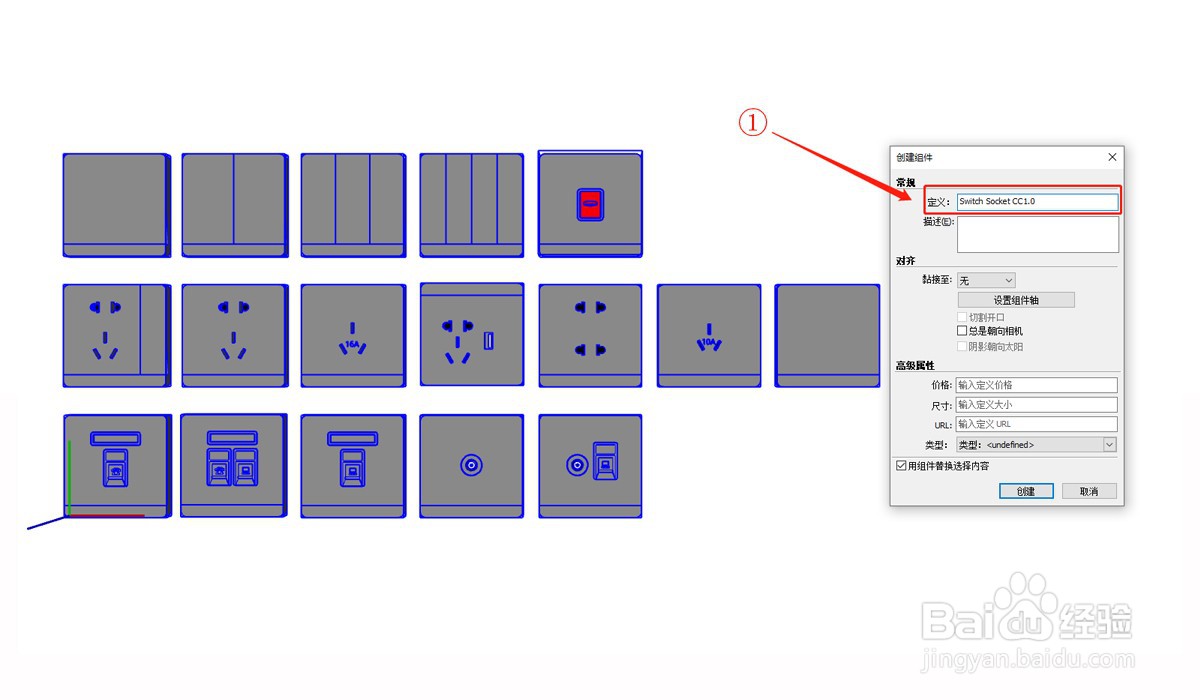

5、如图2-1选中模型创建组件Switch Socket CC1.0，第二阶段是动态组件的使用，在这之前我写过《SketchUp动态组件教程（一）精确拉伸实例教程》，对动态组件的一些功能和设置进行了部分讲解，相同部分本实例不做过多讲解，不清楚的可以上网搜索进行学习了解。

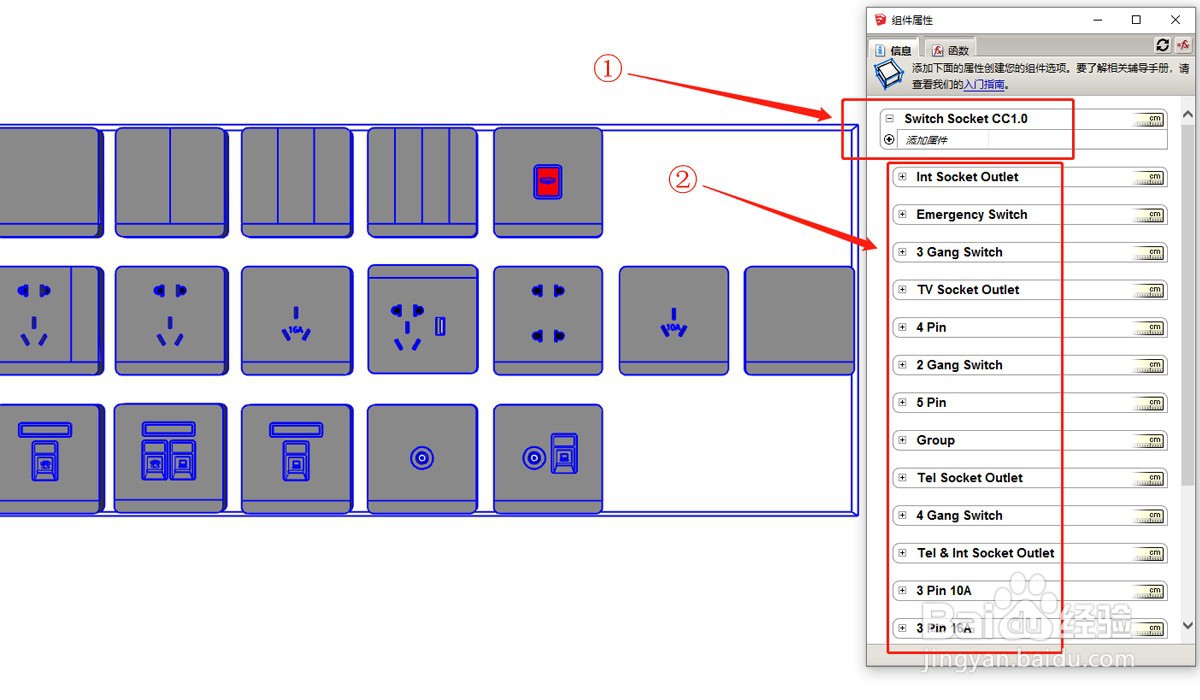

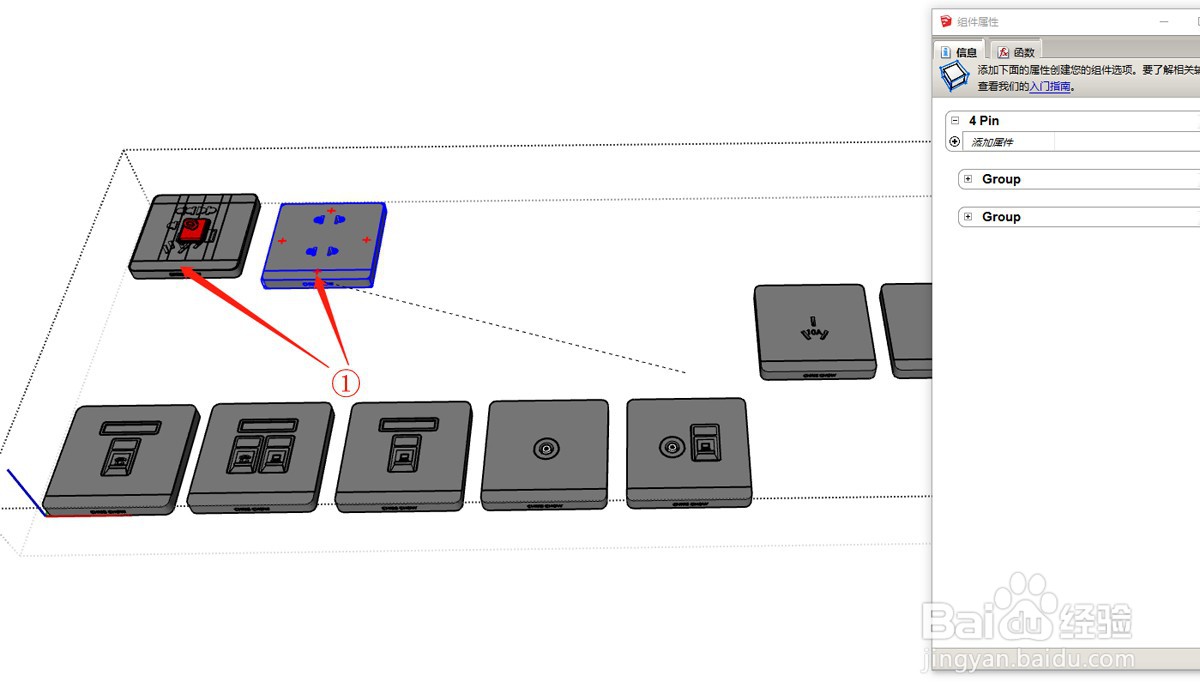

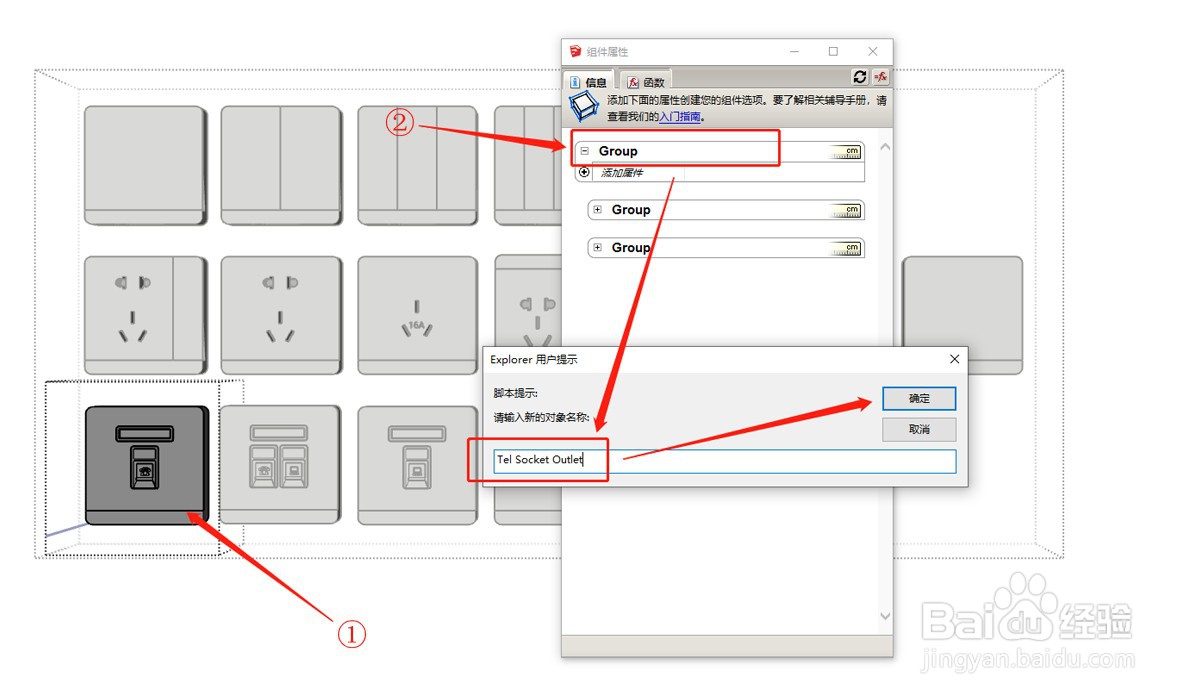

7、如图2-3，①处选中点击一个模型，组件属性对话框就只显示该群组的信息，在②处双击，跳出一个长条的重命名对话框，给电话插座模型重命名为“Tel Socket Outlet”。

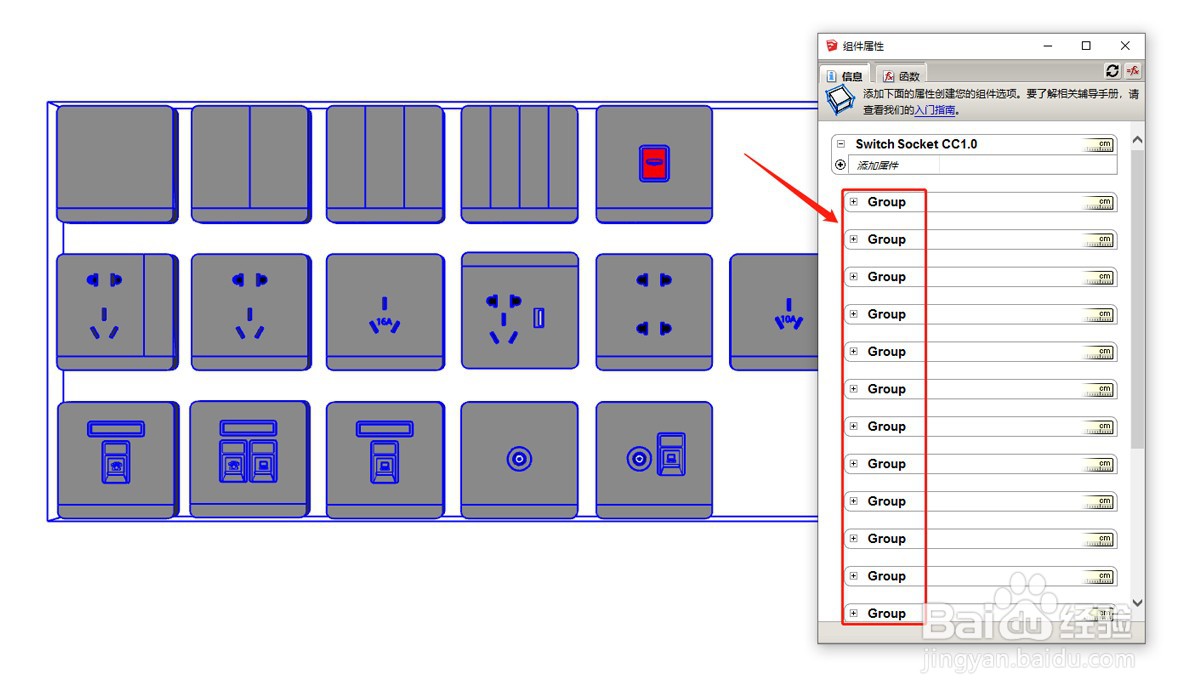

9、完成重命名后，将所有单个模型叠放在一起，如图2-5所示。

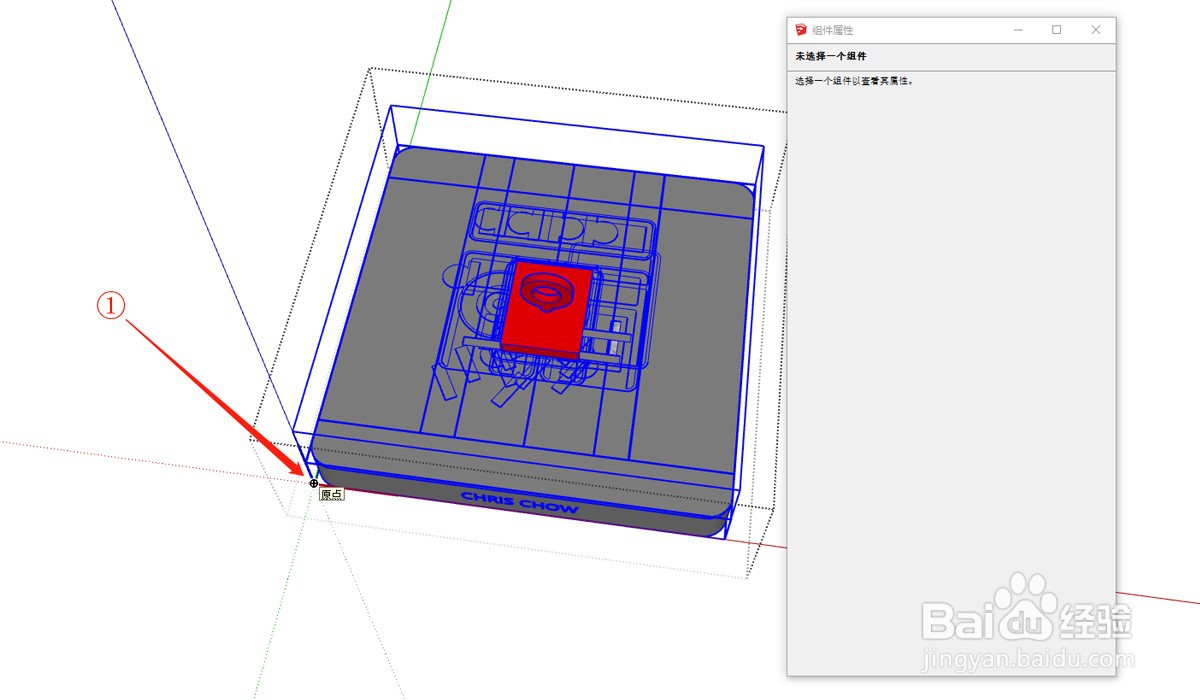

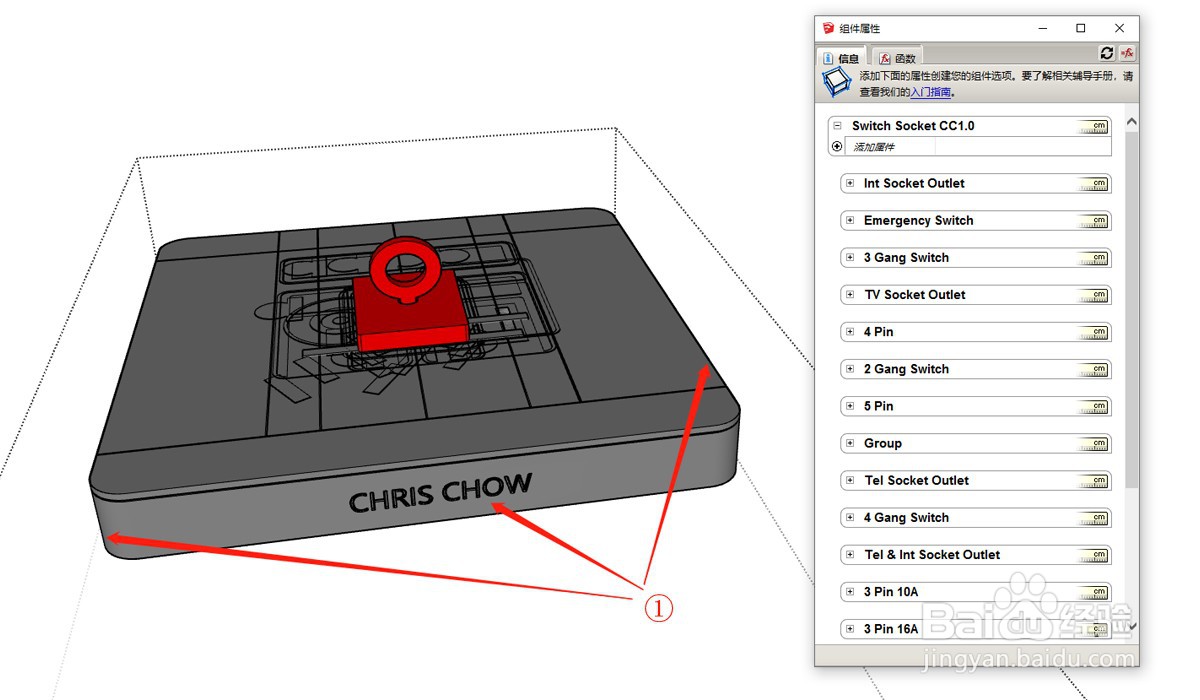

11、最后在组件内选中叠放在一起的模型，原地剪切复制一次，将模型外框边线的起始点对应到坐标原点，如图2-7。（此为SU Pro2019版，SU Pro2020已经新增了边框线捕捉功能）

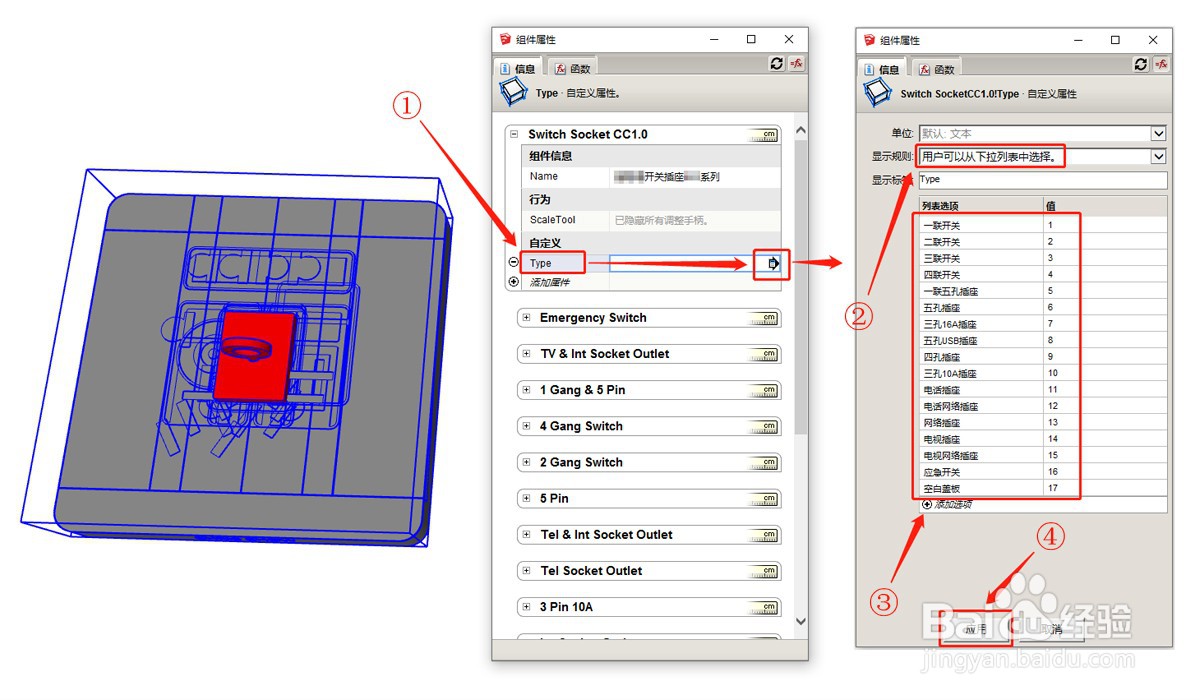

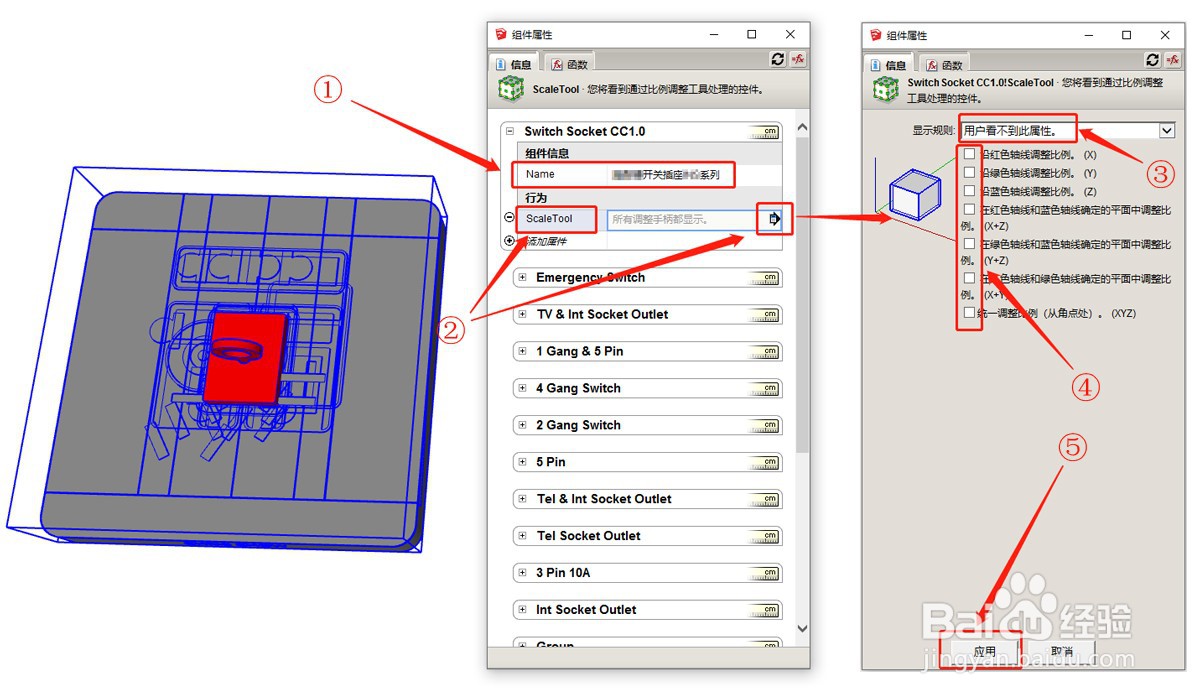

13、如图3-2所示，①处点击“+”，增加自定义属性，型号“Type”，点击进入详细信息在②处选择“用户可以从下拉列表中选择”，增加了一个选择按钮功能。③处点击“+”添加选项，把所有开关插座名称全部输入，此处的上下顺序即为选择面板中各开关插座的选择顺序，其后数值按顺序对应即可。

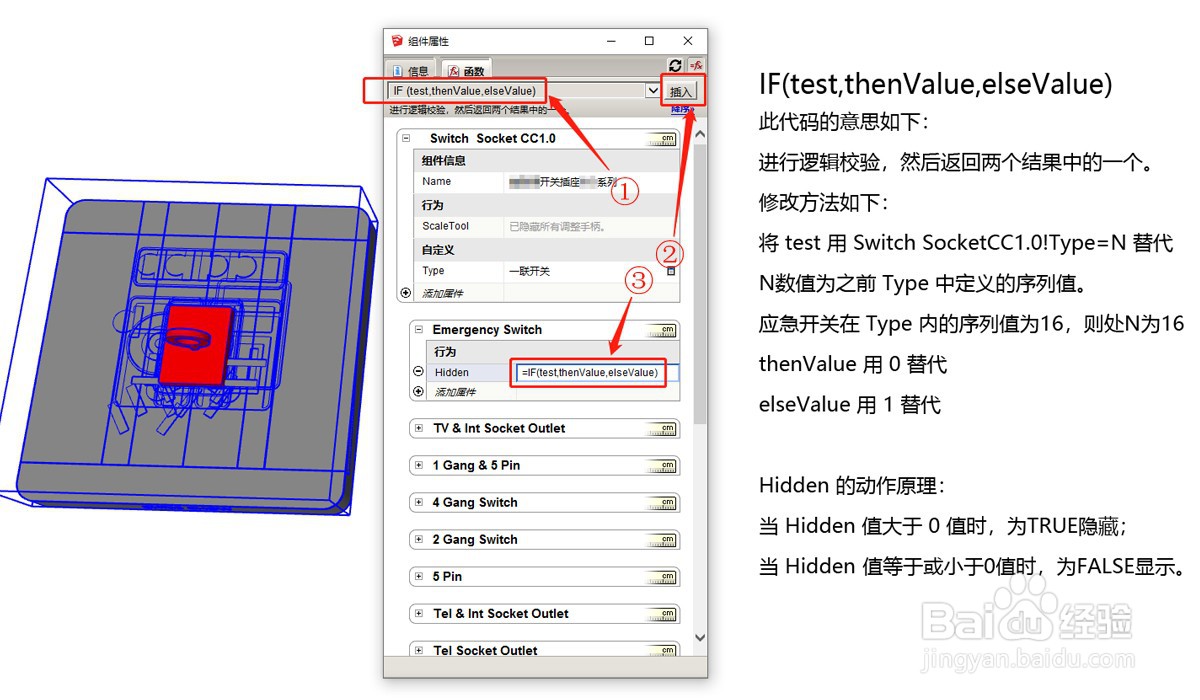

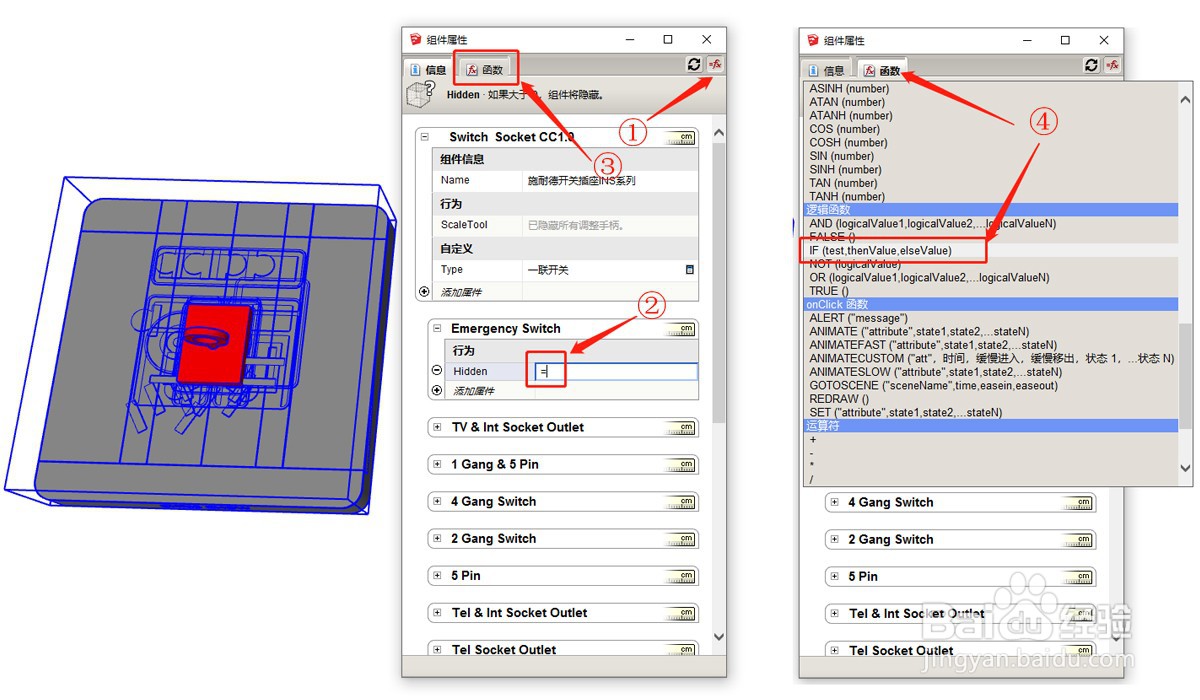

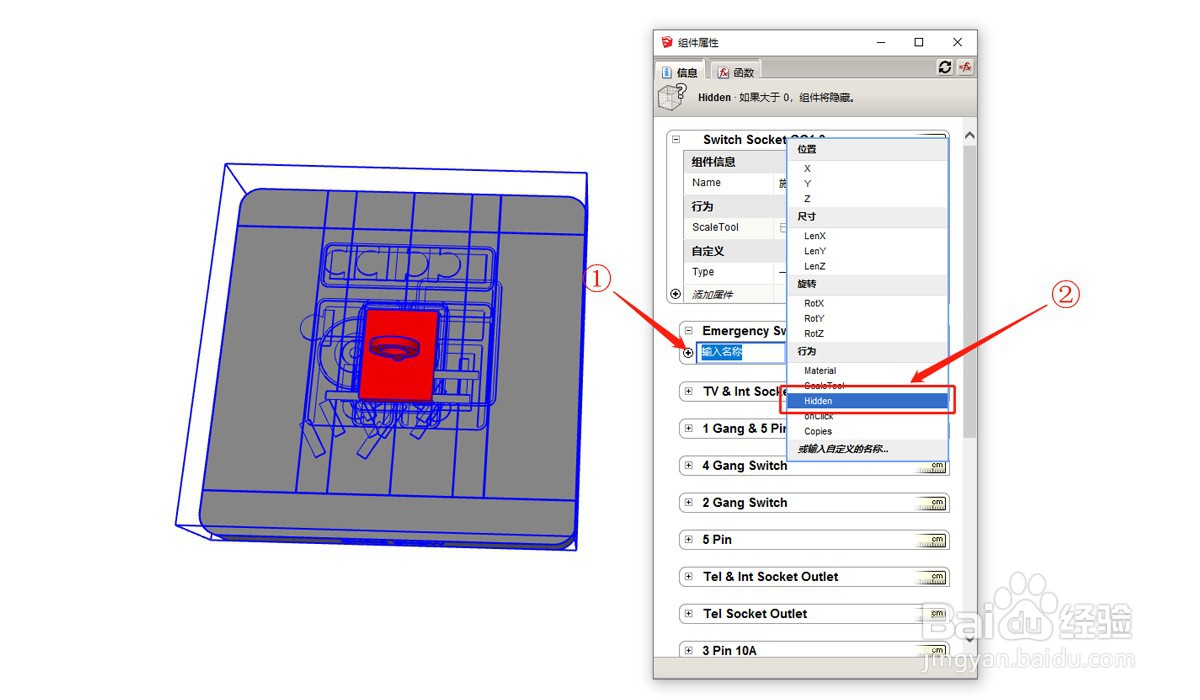

15、接着为“Hidden”赋予动态函数属性。如图3-4所示，①处点击去“切换公式视图“按钮，②处输入”=“，然后依次点选操作，选择逻辑函数公式即可，最后回车。

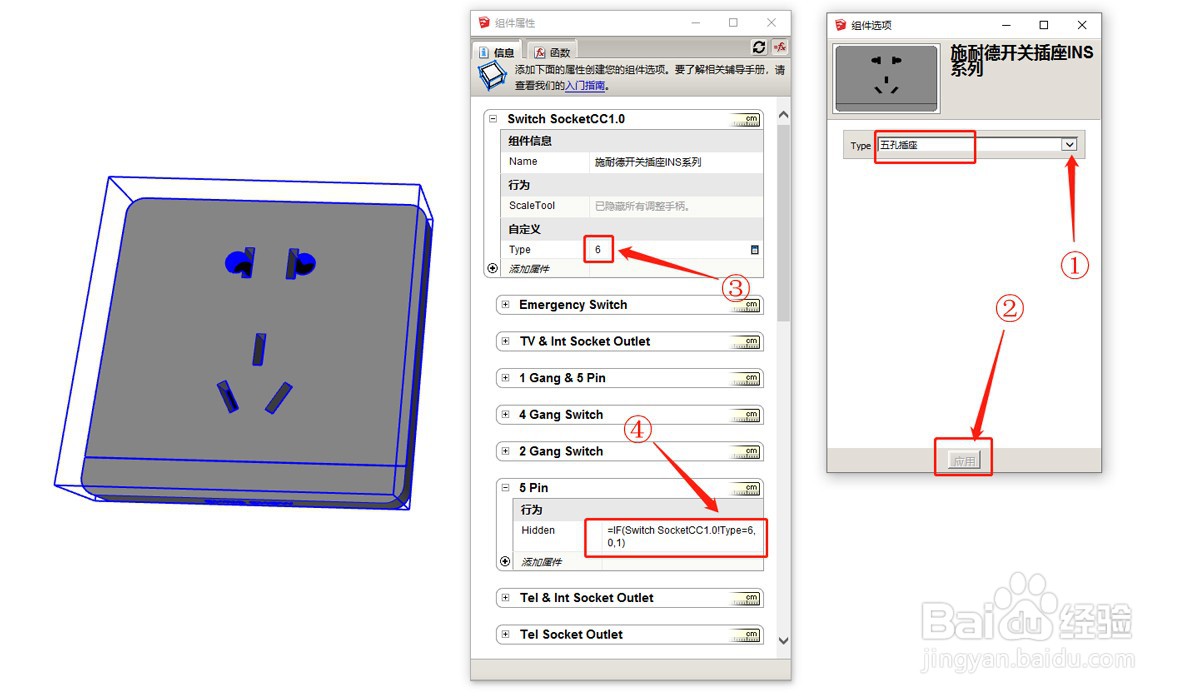

17、调出动态组件的“组件选项”对话框，如图3-6所示，选择①处“五孔插座”②处“应用”黑色显示，点击后成为灰度显示，表示已经选择完毕。此时“组件属性”中的Type数值显示为“6”，行为逻辑函数自动判断，序列6对应的五孔插座便显示出来，其他开关插座找不到与其对应的值，所以全部隐藏。
