【quartus】原理图输入设计详解攻略

1、这里我们默认您已经新秃赈沙嚣建好了工程，在【File】菜单下点击【New】，即弹出用户设计建立向导，在【New】中选择【Design Files】-【Block Diagram/Schematic File】原理图文件输入

4、建立原理图设计文件

5、调用参数化元件，在绘图区双击鼠标左键，即弹出添加符号元件的窗口

6、分别调用输入端口“input”和逻辑器件“74138”

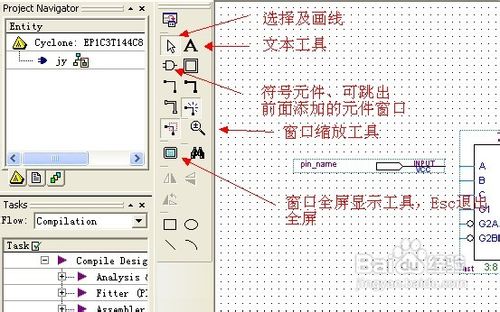

7、绘图控制操作，使用缩放工具按钮后，请切换回按钮（选择及画线工具），才能对绘图进行编辑。

8、从符号库中调出需要的输入、输出端口，排放整齐

9、完成画线连接操作（鼠标放到端点处，会自动捕捉，按下左键拖动到目标处，释放后即完成一次画线操作）

10、鼠标左键双击端口名，如图示74138电路Y7N端所示，直接输入用户自定义的名字即可。74138逻辑测试电路原理图设计完毕！

11、在下拉菜单【Processing】中选择【Start Compilation】，启动全程编译

12、全程编译分析报告：

13、选择Processing/Start Compilation,自动完成分析、排错、综合、适配、汇编及时序分析的全过程。

14、编译过程中，错误信息通过下方的信息栏指示（红色字体）。双击此信息，可以定位到错误所在处，改正后在此进行编译直至排除所有错误；

15、编译成功后，会弹出编译报告，显示相关编译信息。

16、QuartusII的编译器由一系列处理模块构成；这些模块负责对设计项楫默礤鲼目的检错、逻辑综合、结构综合、输出结果的编辑配置，以及时序分析；

17、在这一过程中，将设计项目适配到FPGA/CPLD目标器件中，同时产生多用途的输出文竭惮蚕斗件，如功能和时序信息文件，器件编程的目标文件；

18、编译器首先检查出工程设计文件中可能的错误信息，以供设计者排除，然后产生一个结构化的网表文件表达的电路原理图文件；

19、工程编译完成后，设计结果是否满足设计要求，可以通过时序仿真来分析；建立波形矢量文件

20、添加引脚节点，选择菜单【View】-【Utility Windows】-【Node Finder】命令

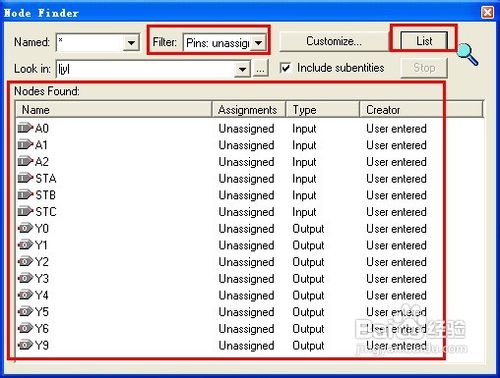

21、在Filter下选择“Pins：unassigned”，再单击“List”，列出引脚端口

22、在Nodes Found下方的列表下选择所列出的端口，将其拖放到波形文件的引脚编辑区

23、设置仿真时间长度，选择菜单【Edit】-【End Time】命令，默认为1us，这里将其设置为100us

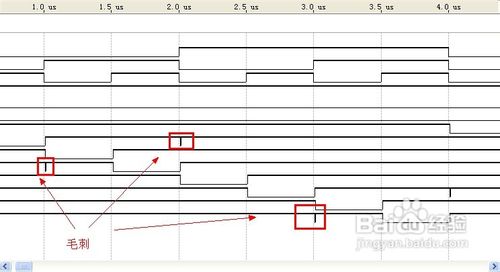

24、设置仿真时间周期，选择菜单【E蟠校盯昂dit】-【Grid Size…】命令，默认为10ns，由于竞争冒险的存在，在仿真时信号波形和大量毛刺混叠在一起，影响仿真结果，因此，这里设置为500ns

25、编辑输入端口信号，使用窗口缩放（左键放大，右键缩小）把波形缩放到合适程度

26、启动时序仿真，在下拉菜单【Processing】中选择【Start Simulation】，分析淡捋墨热波形可见，与74LS138功能真值表一致，结果正确
