什么是DTS？怎么理解DTS？

1、     DTS---Dimension Technical Specifications 即尺寸技术规范

     DTS是指整车内外观各部件处之间间隙、面差的设计要求，它是汽车内外观制造质量的重要指标，并是整车尺寸质量制造水平的体现，是顾客对产品质量的主观评价。

2、      DTS 定义和集成整车级别上的客户可以看到的配合尺寸要求，并驱动产品设计和工艺过程满足客户期望的尺寸配合。

      DTS包含名义值和公差，一般由造型、设计提出，然后同尺寸、工艺、品质部门一起评估确定，然后DTS图纸冻结后发布，后续部门按照此状态进行执行。

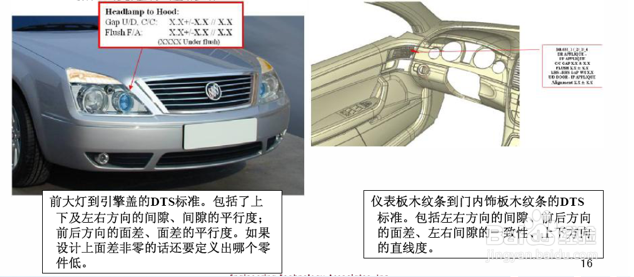

3、       DTS一般以图片表达DTS的位置以及具体的要求。DTS汇总表，以列表的形式来表达DTS，便于统计以及状态跟踪。

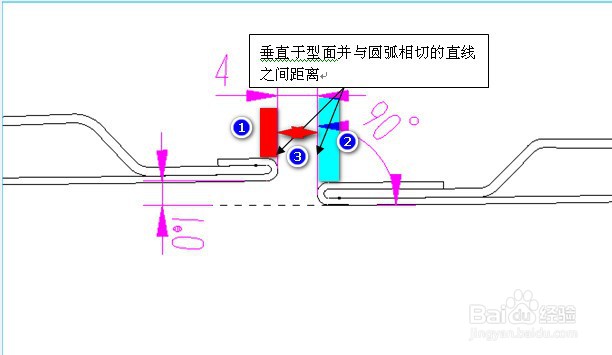

      DTS一般以断面形式输出，同时表面了测量基准和测量元素。

4、典型截面形式面差测量:

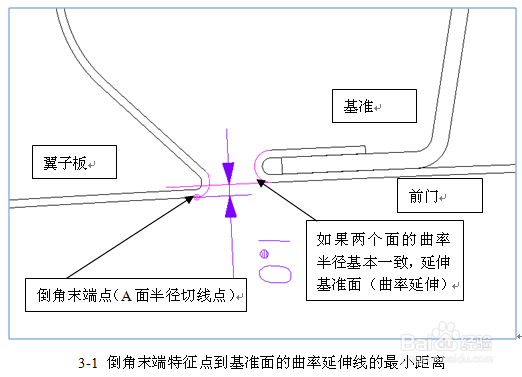

    面差的测量原则：点到线的距离。

    点：倒角末端的特征点；

    线：基准面的曲率线延伸，延伸曲率半径大的面；

    延伸面：选用曲率延伸；

5、数据测量：

   1)比较并选取曲率半径大的面

   2)延伸曲率半径大的面

  3)测量曲率半径小的面的倒角末端到延伸面的距离

    实车测量时，面差值：主A面半径切线点到基准面的高度差，与数据测量值及测量方式一致

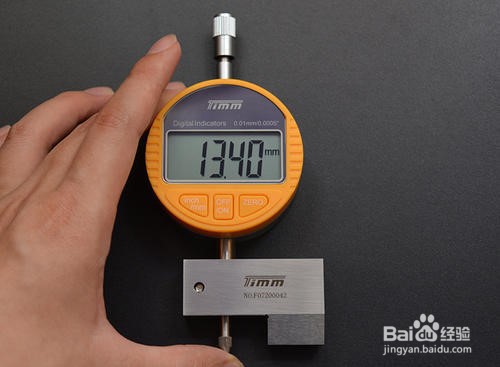

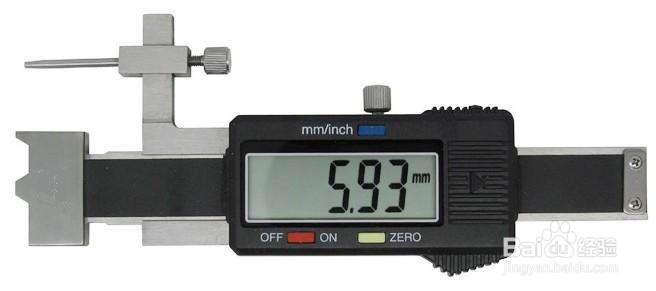

    常用测量工具：平度规、台阶尺
