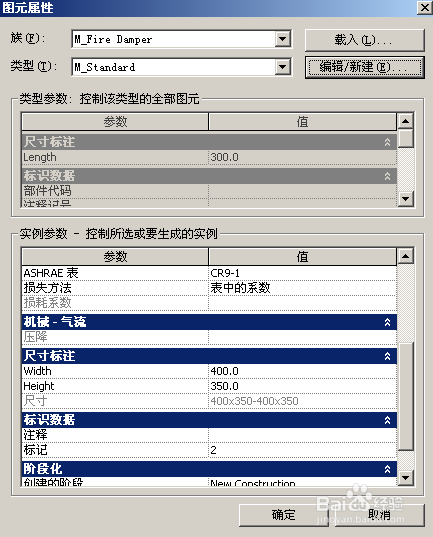

1、设计栏“机械—风管附件”命令。如项目未载入过“风管附件”，点击确定找到文件所在位置点击载入，在“类型选择器”列表中将显示所有附件。点击“设置”按钮，打开“图元属性”对话框，点击“编辑/新建”按钮，进入“类型属性”对话框，在此修改或新建所需参数。

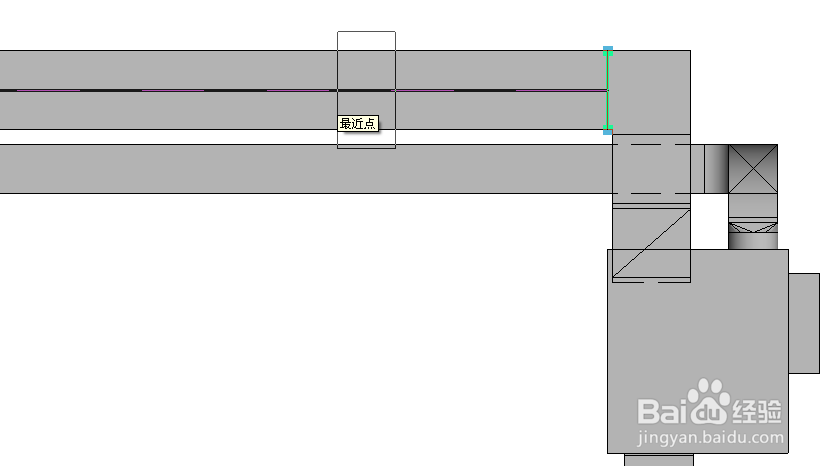

2、将鼠标放置在指定管道中心处，点击鼠标左键，风管附件将自动放置在管道上。

3、附件载入后，可以在“图元属性”中修改各项所需参数。

4、如需单独载入“风管管件”，载入和属性设醅呓择锗置方法可参考“风管附件”的载入方法，载入的目录在“Mechanical--Duct Fittings”文件夹中。至此，风系统的所有部件及管道系统的设计完毕。

5、水系统设计：机械设备的载入、定位与属性设置。设计栏“管道—机械设备”命令，载入、定位和属性设置同风系统中的“机械设备”各项操作，但是水系统的设备放置默认文件夹为“plumbing”。

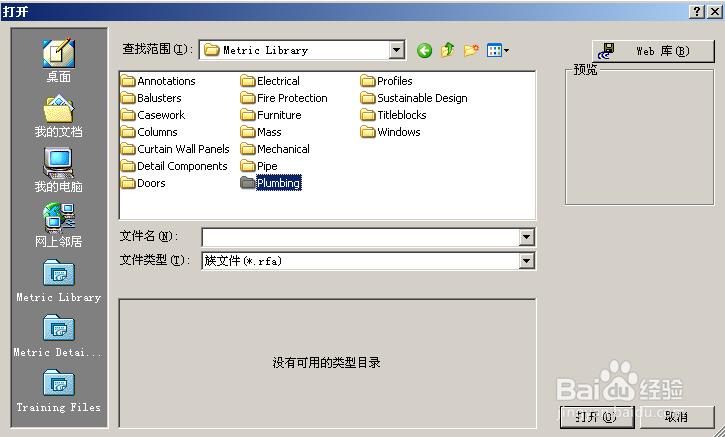

6、卫浴装置的载入、定位与属性设置：设计栏“卫浴—卫浴装置”命令。点击“plumbing”按钮。在“打开”对话框中打开文件夹，在文件夹中选择所需卫浴装置。

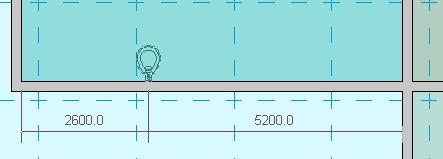

7、点击需要放置的面（如墙面）并在平面使用尺寸定位，由于高度已设定，该装置即被精确定位。
