基于工业级4G DTU输电线在线监控系统方案

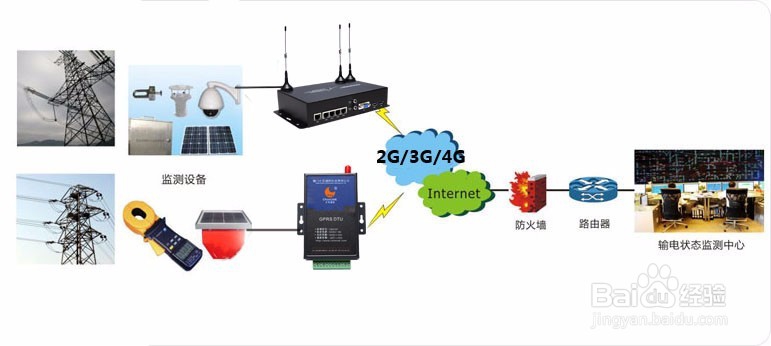

1、为了响应国家建立坚强的智能电网的要求，才茂开发了输电线路状态监控系统。本系统是完全按照国家有关建设智能电网的规范而开发的，开发过程参考了大量的国标和行业标准， 是输电线路状态监控的完整的解决方案。 系统拓扑图

2、本项目系统主要由传感采集模块、数据汇聚传输模块、输电线路状态监测平台、终端供电单元四大部分构成。传感采集模块：由温湿度、红外摄像头、风速、泄漏电流、覆冰状况、导线应力、倾角、雷电流、风偏、振动等各种传感器组成；数据汇聚传输模块：使用GPRS无线数据终端CM3161实现数据的远程传输；输电线路状态监测平台：电力主站监控系统。终端供电单元：太阳能电池板、硅能蓄电池等。

3、配套产品1、数据传输终端： CM31611）CM3161DTU具备极高的稳定性和可靠性，通过严酷的电磁兼容测试。工作稳定满足-25℃~70℃。2）产品支持电力101通讯规约与电力104通讯规约的转化，解决了二次设备通讯协议与主站通讯协议不匹配带来的问题。3） 产品支持多种配置方式，解决了电力现场先安装后配置带来的配置难问题。4）支持国网加密要求DTU产品，解决了国网对二次设备的通讯加密要求对二次设备厂商带来的难题。2、监控网关：CM530-81

4、1）砷啼硎实视频调看：最大支持四路音视频数据采集存储，通过3G/4G LTE网络可以实时观看及远程调看历史录像文件；2）字幕叠加：支持将文字叠加到视频（OSD），可以自由设置叠加位置和叠加内容，比如杆塔编号、当前时间、录像通道、报警信息、GPS信息等；3）接口丰富：通过串口可外接传感器、总线控制器、现场对讲设备、手持电话等功能；4）云台控制：远程云镜控制，可远程控制摄像头全方向转动；5）配电输出：提供DC +12、+5V双电源输出，以解决现场环境中摄像机等外设的取电问题。系统价值本系统的投入使用，将实现对输电线路的运行状态和环境进行集中、全面、实时的监测，对事故隐患提出预警，为生产管理提供决策信息支持，为调度提供辅助决策信息。这套系统的应用必将为用户带来巨大的社会价值和经济价值。
