CAD如何画两个圆的公切线

1、打开CAD软件

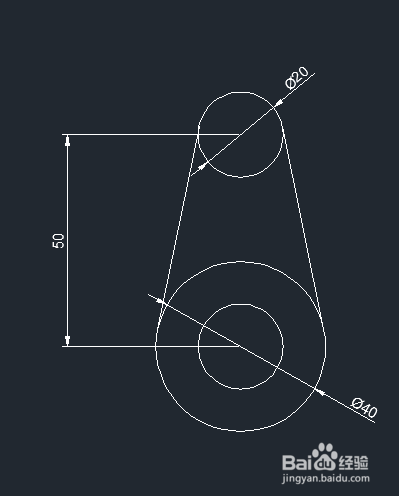

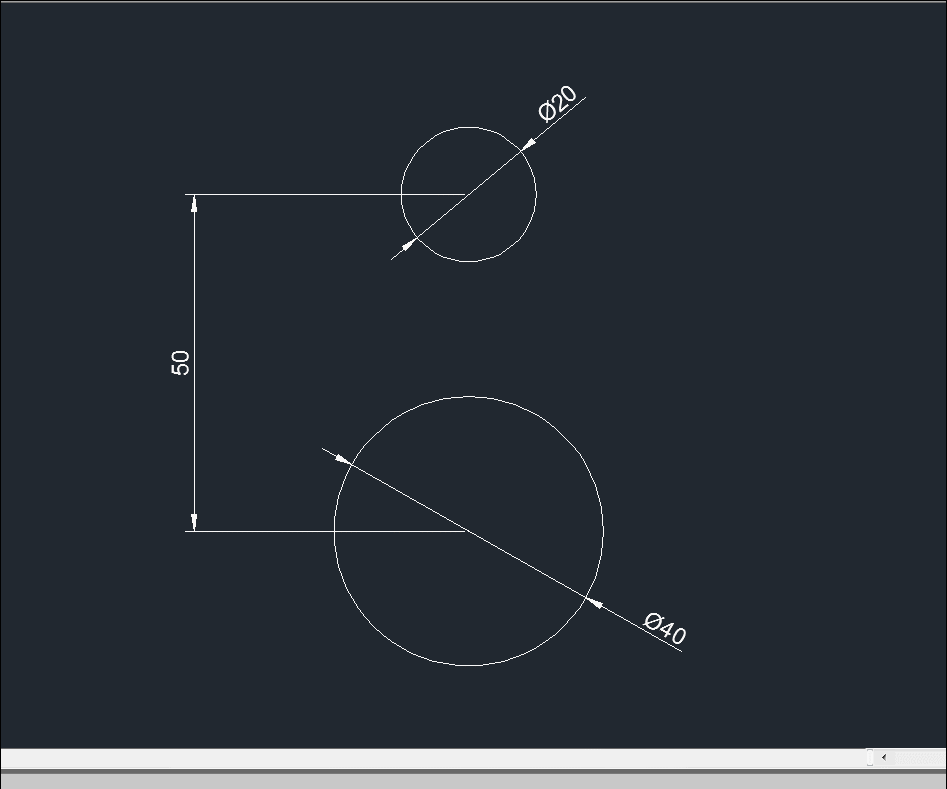

2、下面介绍用CAD画出如上图所示的直线与两圆相切的方法先，先介绍几何法：先画两个圆，如下图所示

3、再以大圆的圆心为圆心画一个一样大的小圆，如下图所示

4、以上面小圆的圆心为起点绘制一条直线与下面的小圆相切，如图所示

5、再点击偏移或者输入命令"O",偏移直线，偏移距离为小圆的半径

6、同样的方法绘制右边的切线，或者用镜像命令，绘制完成删除多余的直线，这样便完成啦，是不是觉得很麻烦，下面介绍一种CAD软件画直线结合捕捉切点的方法绘制两圆公切线的方法

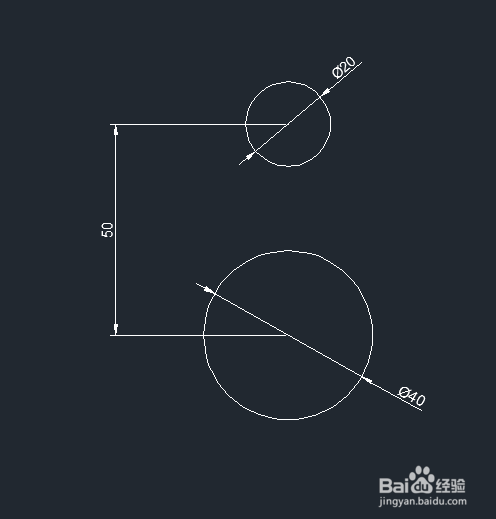

1、绘制两圆

2、点击直线或者输入"L"命令，绘制直线，将光标移至小圆附近输入“tan”命令，光标捕捉到切点，左击，松开鼠标，将光标移动到大圆附近，输入“tan”命令，光标捕捉到切点，左击，松开鼠标，同样的，操作绘制两条切线，这样便完成啦。如下图所示。

3、看了以上的演示，是不是觉得这个方法很简单很方便呢，你也试试吧！
