家装水电布局全解析

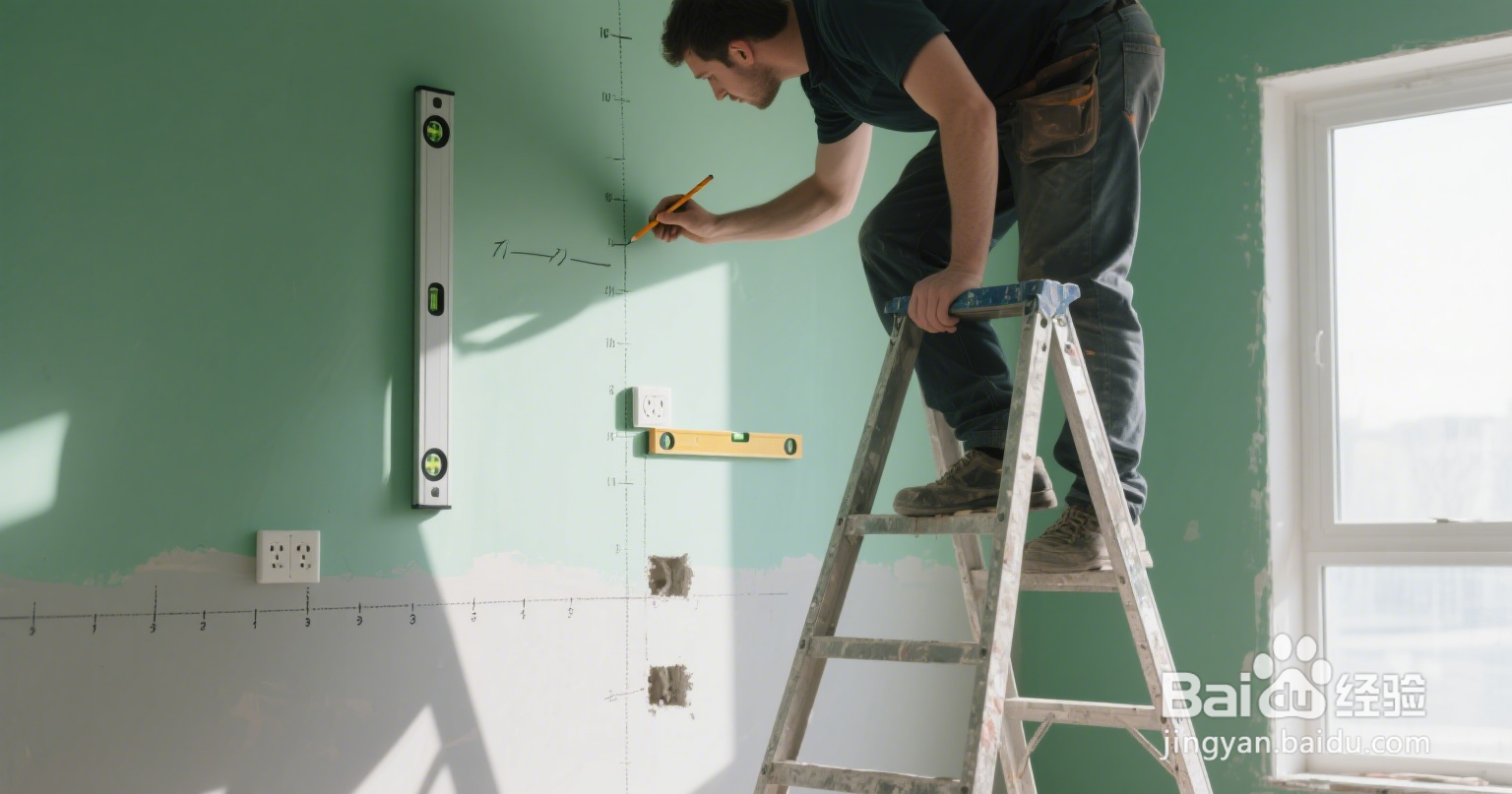

1、定位弹线

使用水平仪和墨斗在墙面弹出 50cm 水平线，确定开关、插座、水管等位置并做好标记。这一步是后续施工的基础，精准的定位能确保水电线路符合使用需求 。

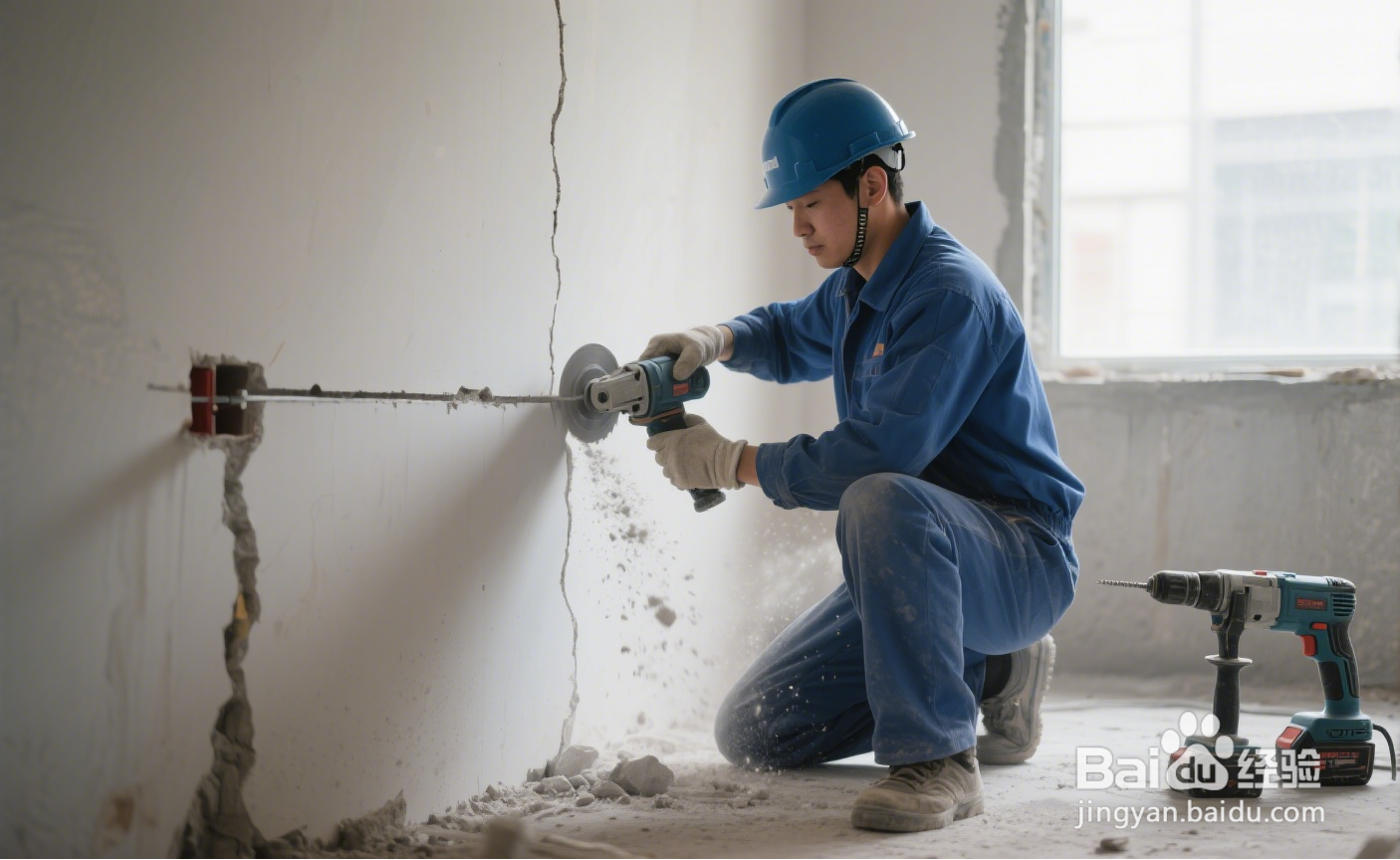

2、开槽

根据弹线位置，先用云石机切割线槽轮廓，再用电锤开凿。槽深和宽度要能容纳线管和水管，一般线管槽深为管径加 15 - 20mm，水管槽深为管径加 20 - 30mm 。

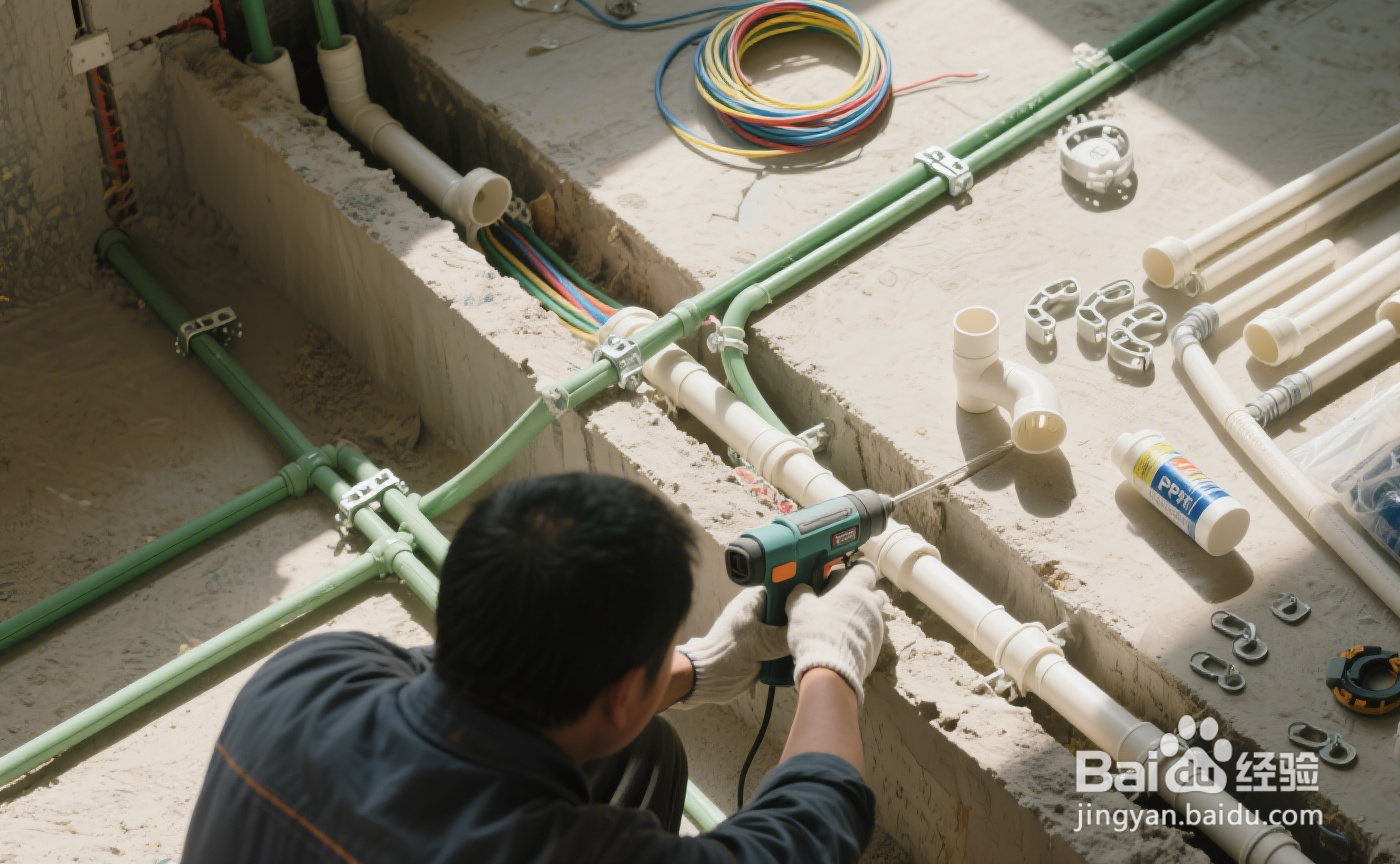

3、布管布线

电路：将 PVC 线管铺设在槽内，用关管卡固定，线管连接处用接头和 PVC 胶水粘牢。将电线穿入线管，同一回路电线穿入同根管内，电线总截面积不超过管内截面积的 40%。强弱电分槽铺设，交叉处用锡纸包裹 。

水路：将 PPR 水管用热熔器连接，安装时注意冷热水管的间距和位置，确保连接处严密不漏。水管安装好后用管卡固定，两个普通管卡相距 60cm，弯头或三通处相距 20cm 。

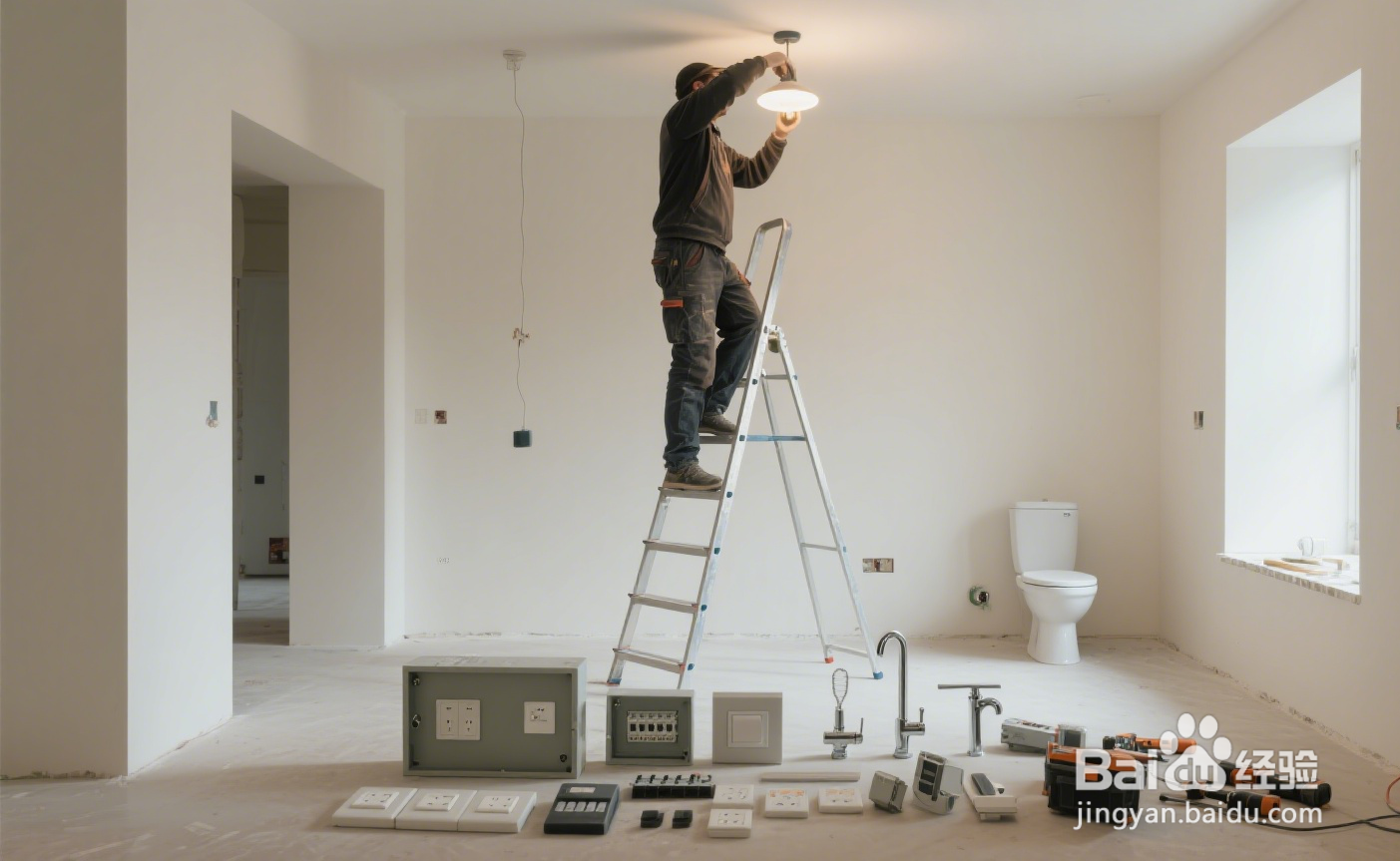

4、安装设备

安装配电箱、开关插座面板、灯具、水龙头、马桶等设备。安装时要注意接线正确，确保设备正常使用 。

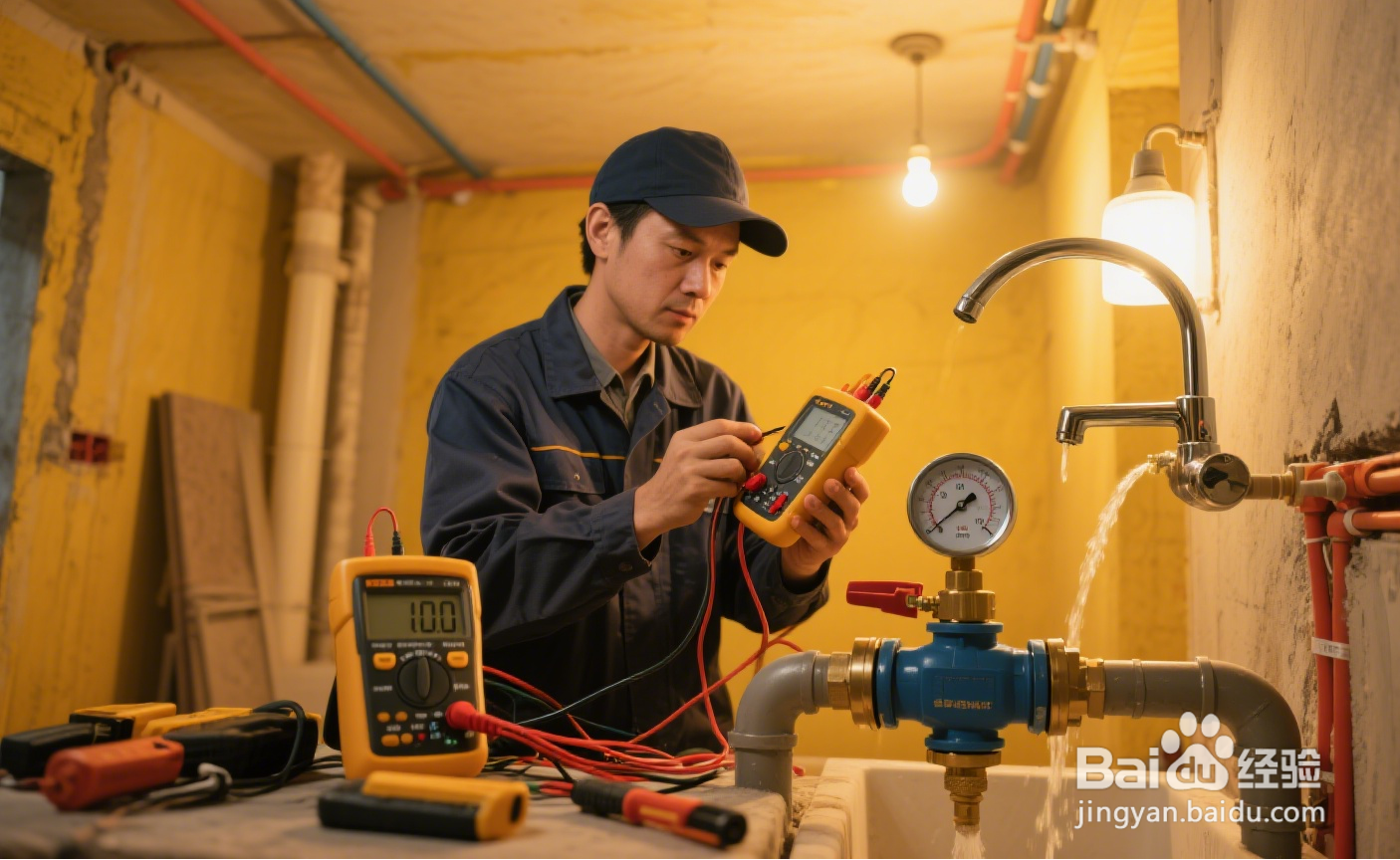

5、测试验收

电路：用绝缘电阻测试仪测试电路绝缘电阻，检查电线连接是否牢固，开关插座是否通电，灯具是否正常发光 。

水路：对水管进行打压测试，试验压力为工作压力的 1.5 倍，但不得小于 0.6MPa，稳压 1 小时，压力降不超过 0.05MPa 为合格。同时检查水龙头、花洒等出水是否正常，地漏排水是否顺畅 。
