思科交换机的运行标准STP接口的5种工作状态详解

1、安装必要的思科学习软件，打开EVE模拟器建立一个如下图所示的拓扑图；

2、将所有的交换机的生成树模式都修改成标准的生成树模式，修改指令如下所示；

3、参看每个交换机设备的生成树信息，可以看到每个接口的工作状态是哪一种，最咸犴孜稍先介绍（FWD）转发状态如下图所示，这种状态的接口既可以接收又可以转发帧，也可以接收并转发BPDU；

4、下面就是（BLK）阻塞状态了见下图，这种这种状态的接口无法接收和转发帧，也不能转发BPDU，但是可以接收BPDU；

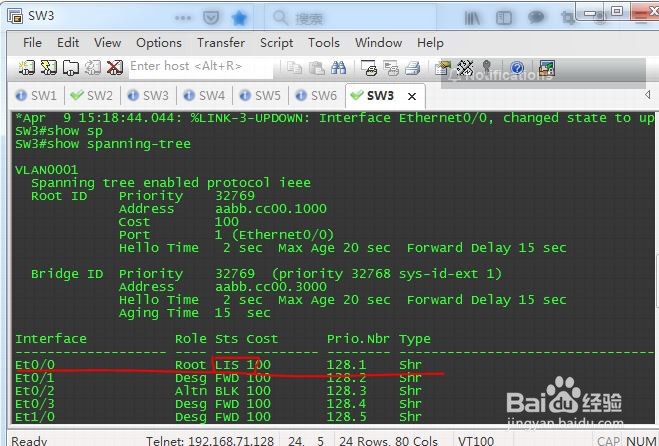

5、接着就是介绍（LIS）侦听状态了，这个就是接口状态的一个过渡阶段如下图所示，这种这种状态的接口既可以接收和转发帧，但是可以接收并转发BPDU，用于构建一个活动的生成树拓扑；

6、下一个就是（LRN）学习咽疖纲掇状态了，也是一个重启的端口的一个过渡阶段如下图所示，这种这种状态的接口既可以接收和转发帧，但是可以接收并转发BPDU，并学习MAC地址；

7、最后一个状态就是Disable状态了，这个就是一个借口关闭的状态，在生成树信息中不会显示出来的，这个状态是既不接收和发送帧，也不接收和发送BPDU。
