UG10.0如何建模沙漏

1、如下图所示，

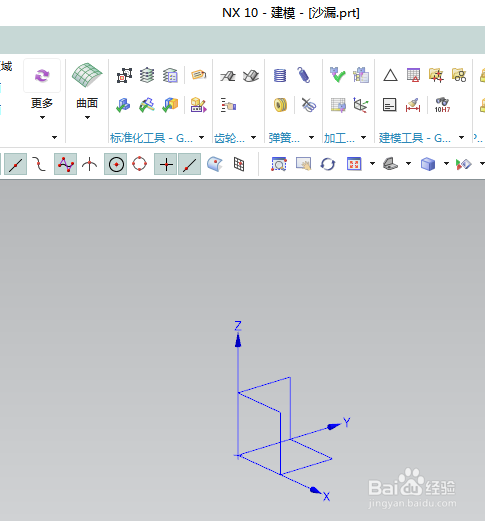

打开UG10.0软件，新建一空白的模型文件，

另存为：UG10.0如何建模沙漏

2、如下图所示，

执行【菜单——插入——设计特征——圆柱体】，

指定矢量Z轴，指定点：坐标原点，

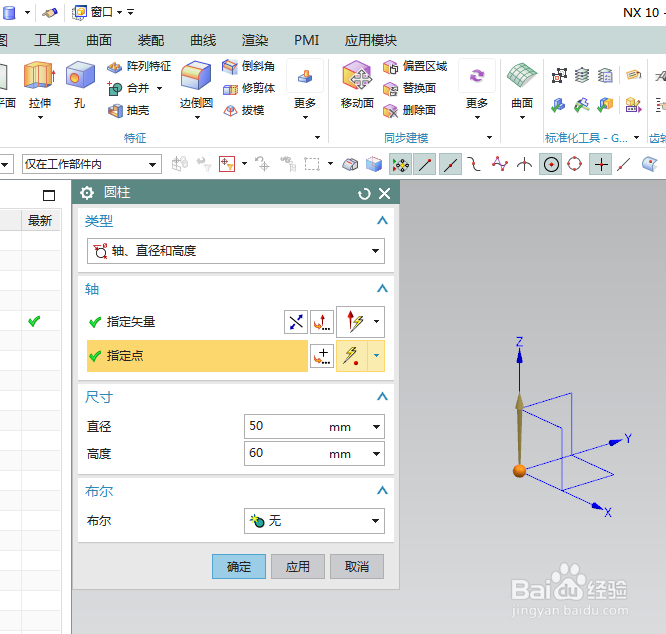

设置尺寸：直径50，高度60，

点击确定，

3、如下图所示，

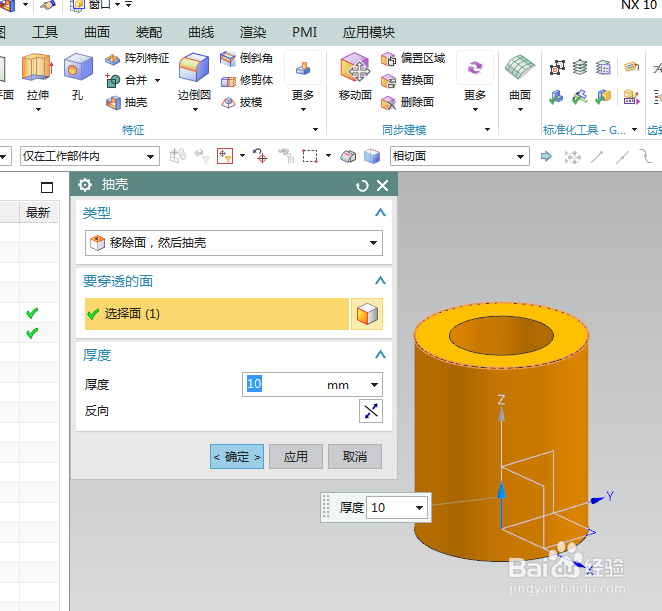

点击工具栏中的抽壳命令，

选中上端面，设置厚度为10，

点击确定，

4、如下图所示，

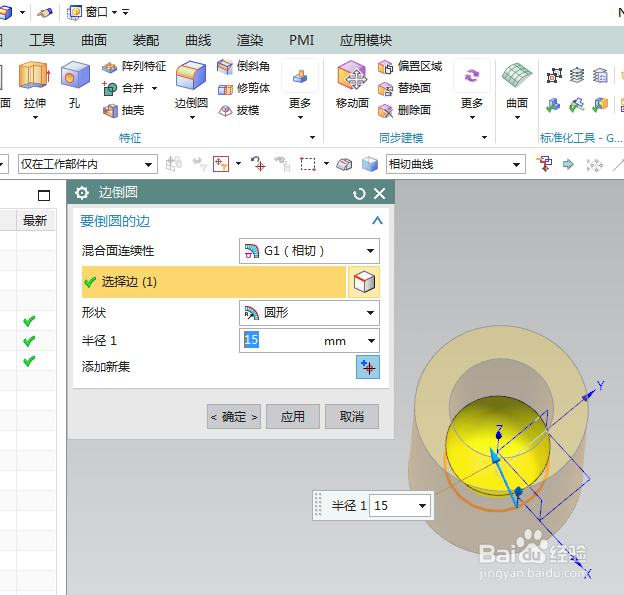

点击工具栏中的边倒圆命令，

选中内孔底面边线，

设置半径为R15，点击确定，

5、如下图所示，

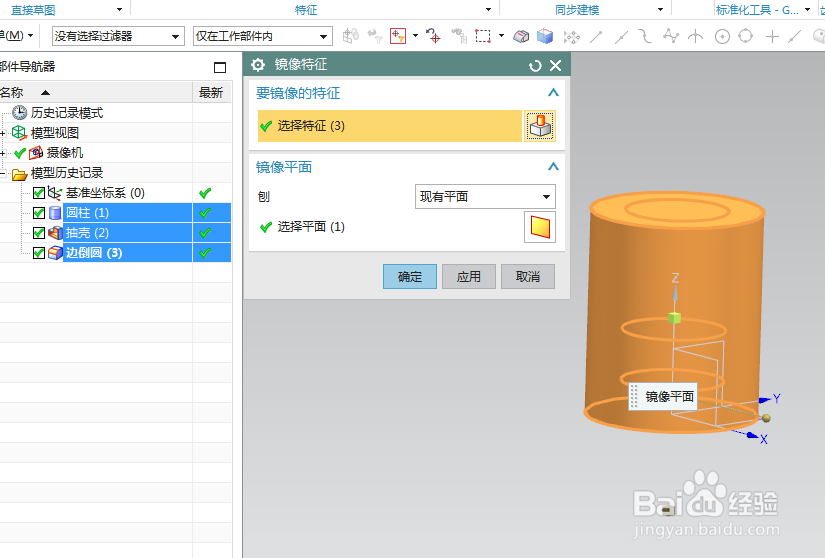

执行【更多——镜像特征】，

在部件导航器中选择这三个特征，

镜像平面选择XY平面，

点击确定，

6、如下图所示，

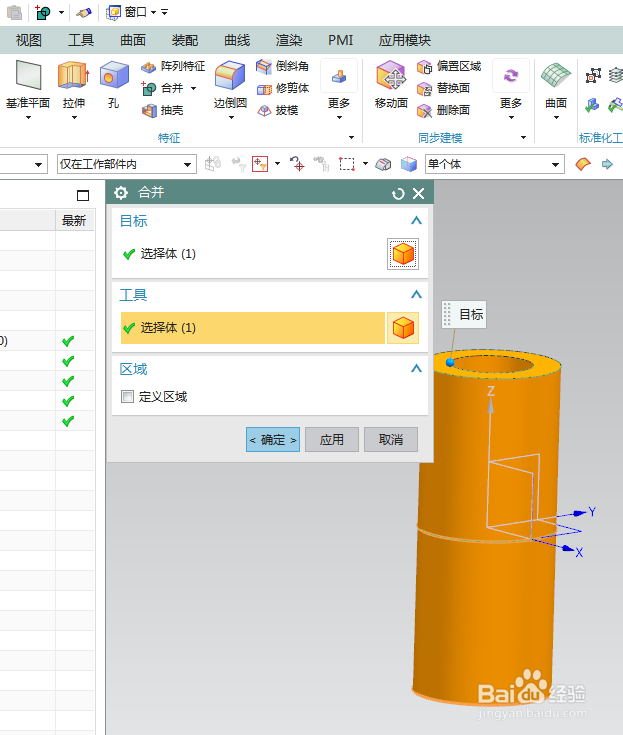

点击工具栏中的合并命令，

选中两个实体特征，

点击确定，

7、如下图所示，

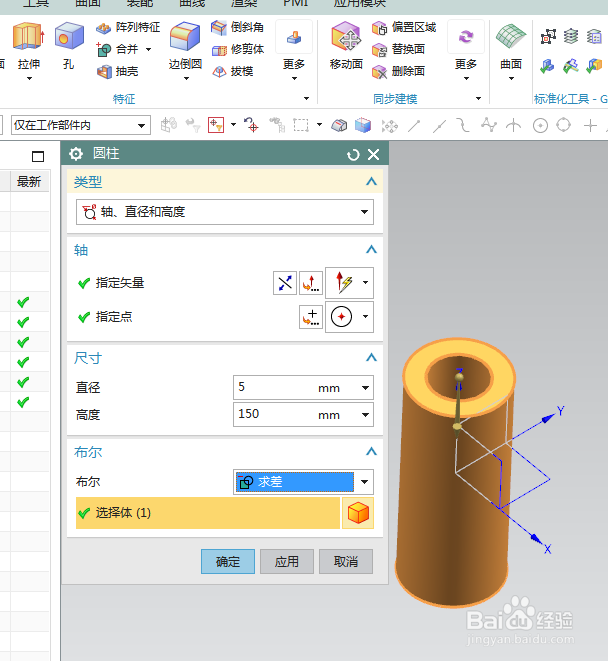

执行【菜单——插入——设计特征——圆柱体】，

指定矢量Z轴，反向，指定点：端面圆心点，

设置尺寸：直径5，高度150，

布尔求差，

点击应用，

8、如下图所示，

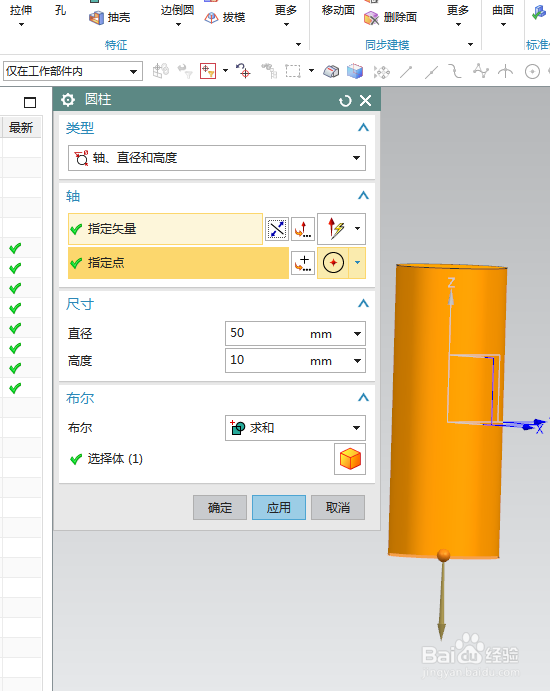

指定矢量Z轴，指定点：上端面圆心点，

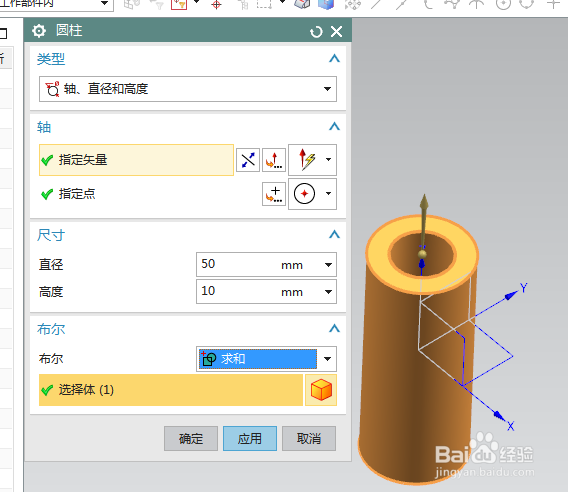

设置尺寸：直径50，高度10，

布尔求和，

点击应用，

9、如下图所示，

指定矢量Z轴，反向，指定点：下端面圆心点，

设置尺寸：直径50，高度10，

布尔求和，

点击应用，

10、如下图所示，

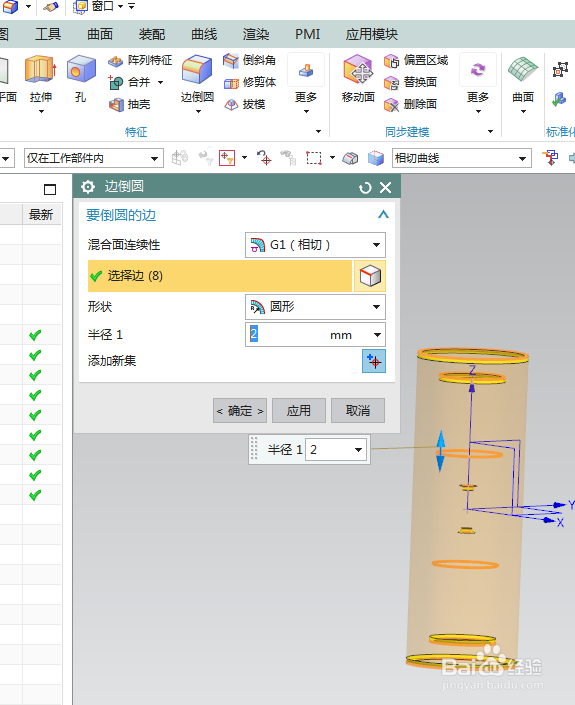

点击工具栏中的边倒圆命令，

ctrl+A，选中所有的实体边线，

设置半径为R2，

点击确定，

11、如下图所示，

隐藏基准坐标系，显示设置为着色，

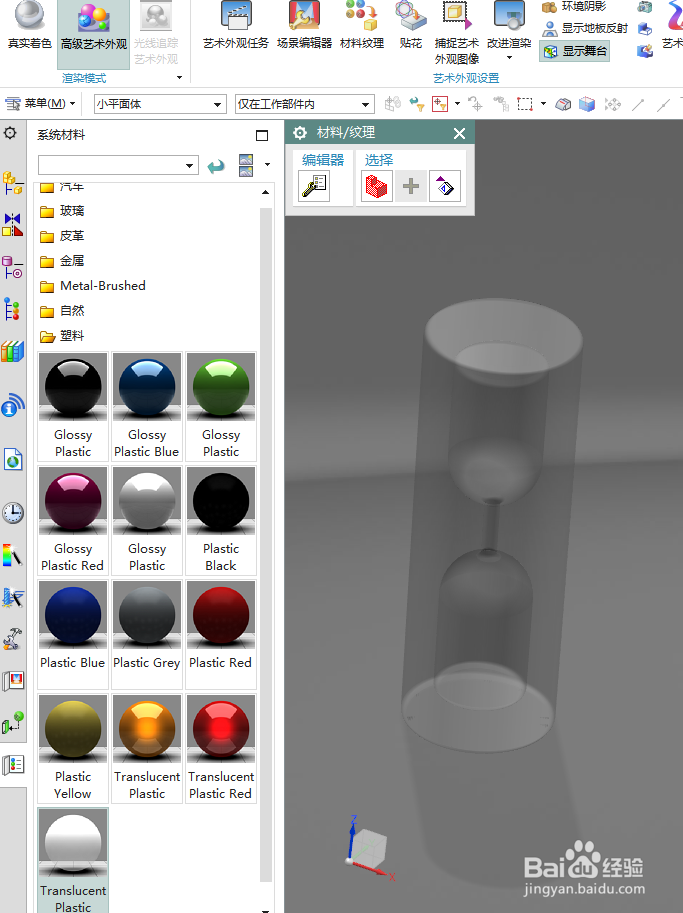

渲染——真实着色——高级艺术外观——材料纹理——透明塑料效果，

————至此，

这个透明塑料沙漏的模型就建模完成了，

本次练习结束，
