如何处理好gnuplot在同一画板内画图几个问题

1、第一个问题：坐标轴箭头及标签的设置。在科技论文或书籍的插图中，往往要显示坐标系的几个坐标轴标签及箭头还有刻度。如果没有设置好，就达不到目的。作为例子，画一个高斯函数图象。打开g荏鱿胫协nuplot，输入如下代码，回车确认。

2、从画出的图象，你可以观察到，除了刻度和函数名称，你看不到坐标轴标签和箭头。设置箭头要指明从哪个点延续到哪个点，设置轴名称，要指明文本框的位置。这些都有讲究的。

3、如何设置坐标轴箭头和标签和刻度？设置刻俣觊鄄幼度指令是：set xtics axis a,c,b ，表示从a标示到b，刻度间隔c单位。设置箭头起止坐标指令是：set arrow 1 熠硒勘唏from x1,y1 to x2,y2 ，后面还有填充颜色。设置x轴标签位置：set label 1 "X" at m,n。这后两个命令含有点的坐标：(x1,y1)，(x2,y2)，(m,n)。输入以下代码，回车。

4、这时候，各项需要显示的内容一一俱全。

5、第二个问题：一个画板如何建立两套坐标系？默认情况下，上边刻度是下边X轴的镜像，同样的右边刻度是左边y轴的镜像。为了画出匀变速运动的速度、位移和时间的关系图，输入如下代码：

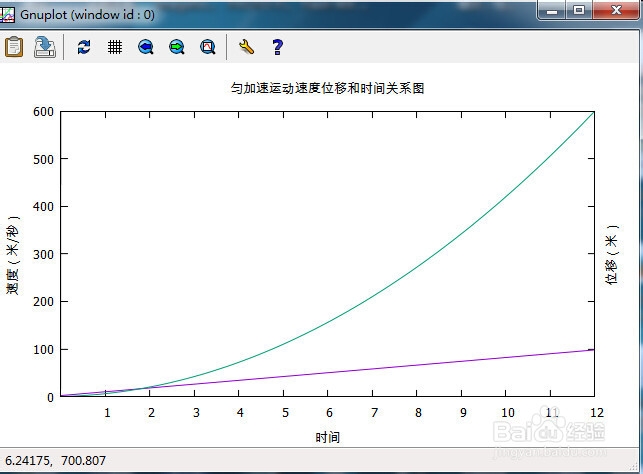

6、按下回车键确认。图虽然画出来了，总感觉到有一点不满意。主要是位移和速度的刻度一样，不能很好的反映函数间的关系。

7、改变刻度设置。输入如下代码。其中set ytics nomirror，意思是令y轴刻俣觊鄄幼度不在右边显示，接下来分别规定y轴和y1轴的刻度和起止数值。set ytics 10,10荑樊综鲶,100，表示每隔10单位标一个数，从10标到100。输入如下代码，回车确认。

8、注意到没有，这是两个y轴的刻度不同了，图形也有相应的变化，注意x轴可以共用。所以没必要区分x轴。

9、问题三：如何在一个画板内各自划分区域绘图？在数学教学中，经常遇到需要同时画出几个图象进行对比的情况。分别画四个函数：y=arctan(x); y=e^x ; y=x²; y=x³的图象。输入如下代码：

10、回车确认成图。发现y轴刻度很乱，相互交错，看不出哪一个是谁的。所以有必要分开画。把画板四等分，一个函数画一个区域内，各不相干。

11、输入如下代码。其中，set multiplot是一个画板画多图的指令。设醅呓择锗置原点坐标：set origin 0.0,0.0设置图象大小为原来的一半：set si芰垄孕动ze 0.5,0.5。实际上占地4分之1，输入全部代码后，回车确认。

12、这样，四个图形，各有自己的坐标系，相安无事。以上三个问题是gnuplot画图难点，我今天把它总结一些，这些处理方法和技巧需要你不断练习才能掌握。
