方案设计师里面如何设置横向位置计算

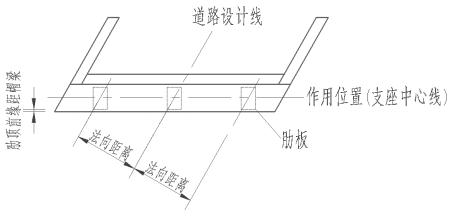

1、指定边中距比：同时调整中距、边距值进行设计。

中距：期望的中距，系统将作为设计的下限值，即最后计算获得的中距值必须<=期望中距。

2、边中距比：设墩帽宽度为B，边中距比为m，期望间距为b，墩柱个数为n，则：计B’ = 2*mb+(n-1)b，调整n值使B’最接近B以确定n，根据 2*mb+(n-1)b = B计算掉正后的b值。

3、指定边距：边距按设计值不发生变化，通过调整中距值设计。

最大中距：设墩帽宽度为B，边距为a，期望间距为b，墩柱个数为n，则：计B’ = 2*a+(n-1)b，调整n值使B’最接近B以确定n，根据 2*a+(n-1)b = B计算掉正后的b值。

指定绝对位置：根据参考线偏移方式指定各墩柱的决定位置。

4、 指定中距：按要求的中距值计算确认墩柱个数。

 同基础：在基础位置已定的前提下，按基础中心位置来布置墩柱。

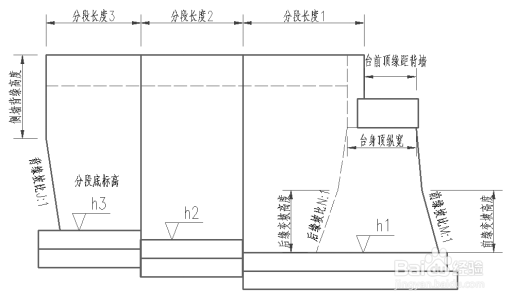

5、前墙的前缘、背缘变坡高度和坡比

当坡面在处于一个斜率面时，变坡高度可不输入，坡比输入1个值；当坡面竖直时，坡比输入0表示数值。

6、基顶的高程值。对于承台桩基为承台顶的高程。对于没有承台承托的桩基，为基顶标高。
