12-16款大众cc电动尾门

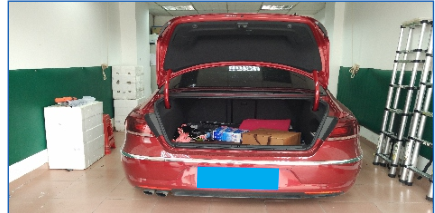

1、原车尾箱效果图

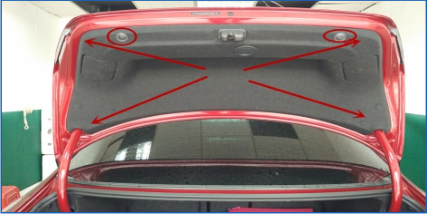

2、取下尾门上装饰板和固定螺丝

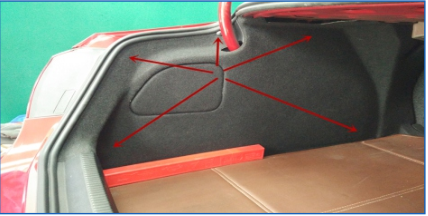

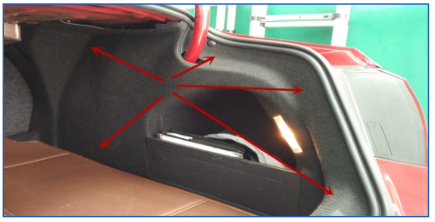

3、取下原车尾箱左侧叶子板

4、取下原车尾箱右侧叶子板

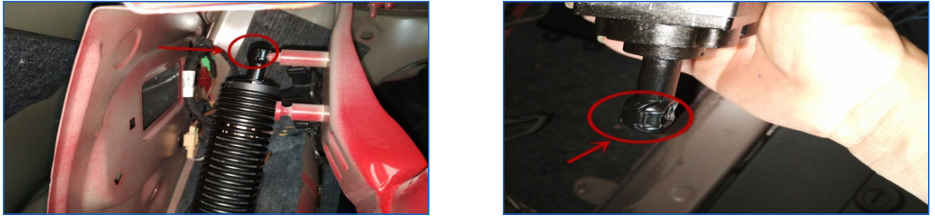

5、取下原车尾箱左侧弹簧 （注意要用手扶住尾门，以免拆弹簧时尾门掉下来砸到人）

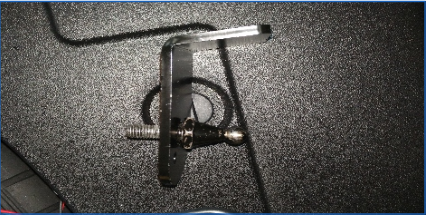

6、找出我司的L杆固定支架，把球头钉套到支架的第二个孔位

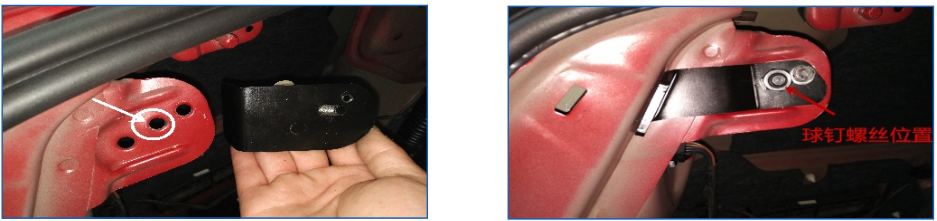

7、把上一步所述的支架安装到原车固定板孔位内侧位置，然后再用另外一个支架安装到原车固定板孔位外侧（对着内侧支架孔位安装），注意把我司的球头钉套到原车固定板三个孔位中的中间位置

8、把我司的L杆装好在如图位置，先固定好原车力臂的球头帽，再固定支架端的球头帽，注意要把球头帽的卡簧压到位，否则会掉杆子

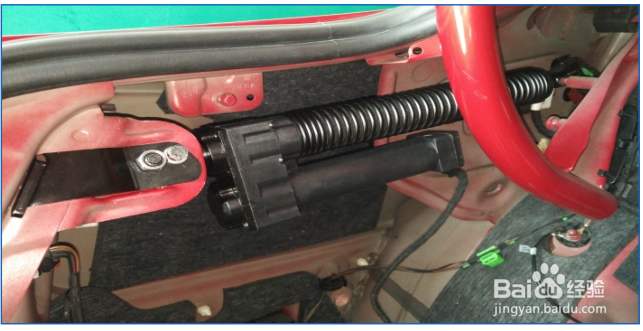

9、安装好L杆的效果图

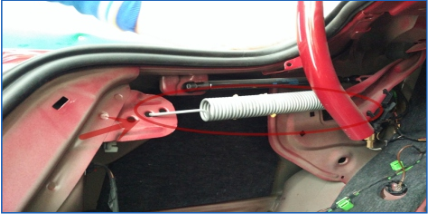

10、 将尾箱右侧弹簧从车身固定板的中间位向前移一个孔位

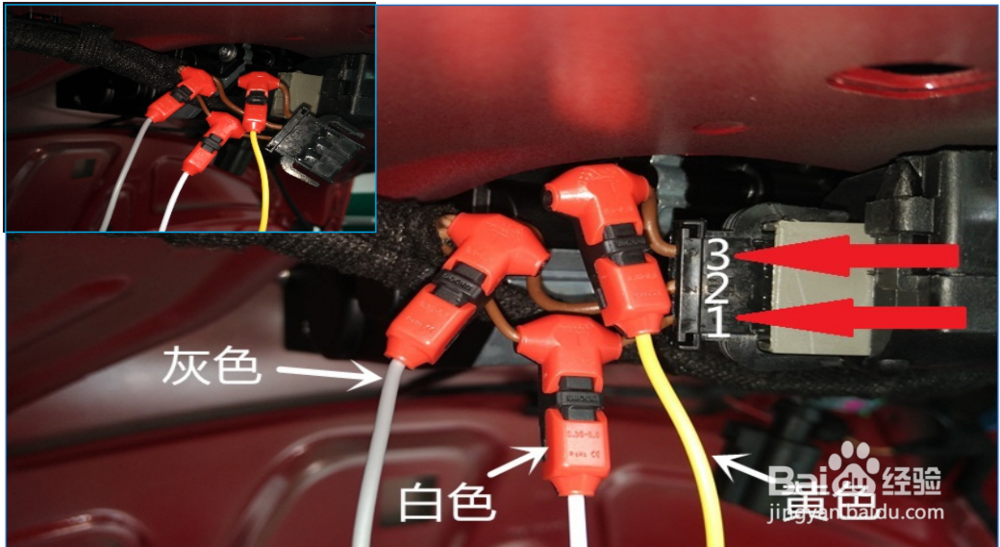

11、把锁芯线束上的第三根棕色线剪断,用我司的锁头驱动线(黄色)接到棕色线的锁头端，再用锁头检测线（灰色）接到棕色线的行车电脑端,然后用门锁检测(白色)夹到该座子的第一条棕色线上

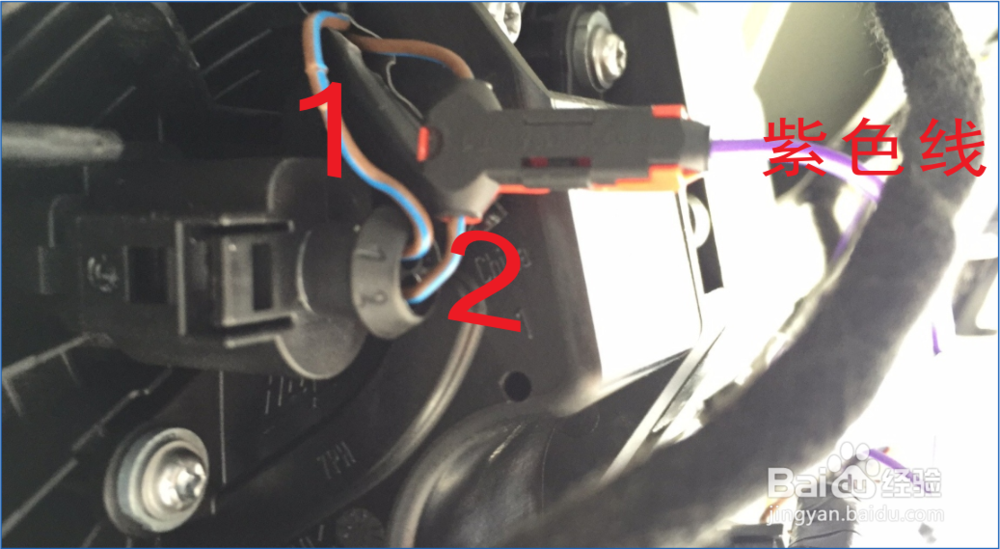

12、用我司的尾门开关检测线(紫色)夹到尾门开关线束上的第2条棕蓝色线上

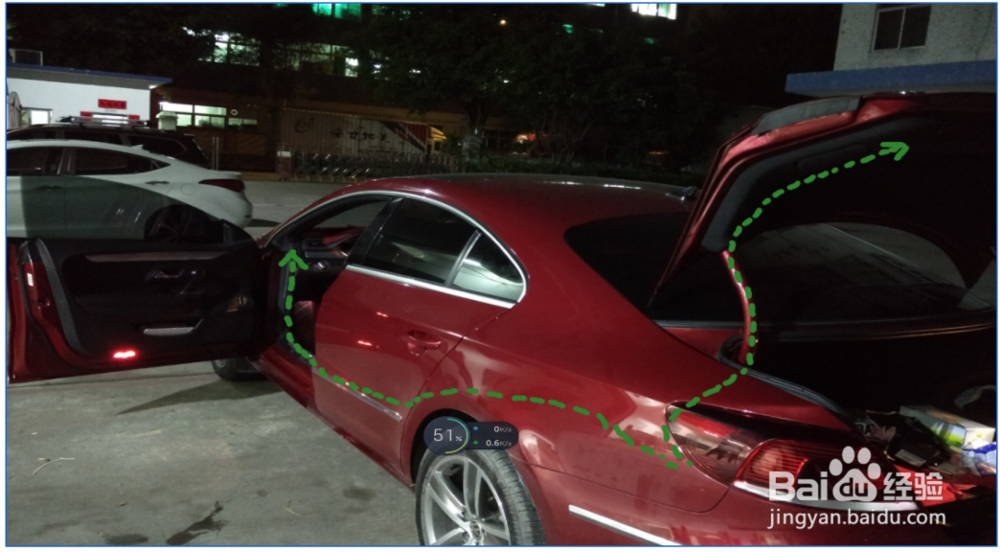

13、把电源线走线致中控保险盒位置，再把后按键连接线走线至尾门上

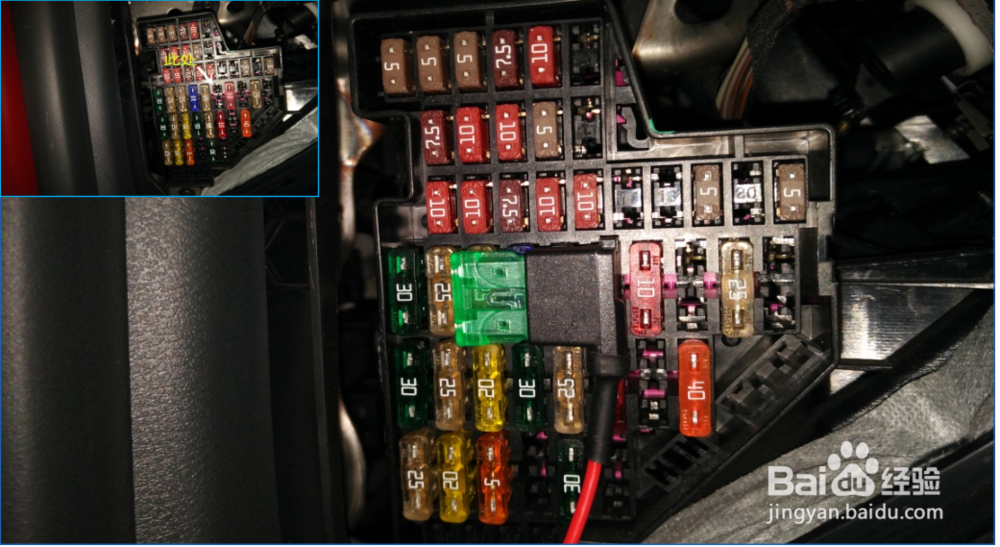

14、把保险盒第四列第5个保险丝取下来，插好在我司的取电器上，然后再把取电器插好在原车保险丝位置 ，注意取电器方向

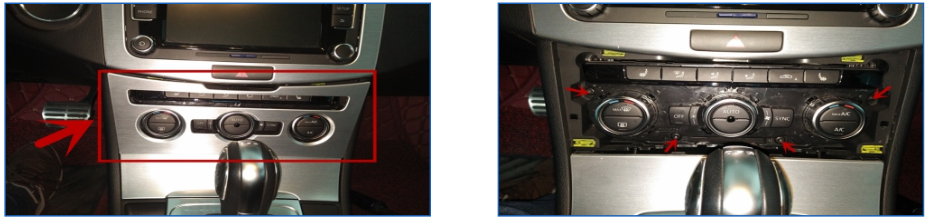

15、撬开空调控制器面板，取下空调控制器

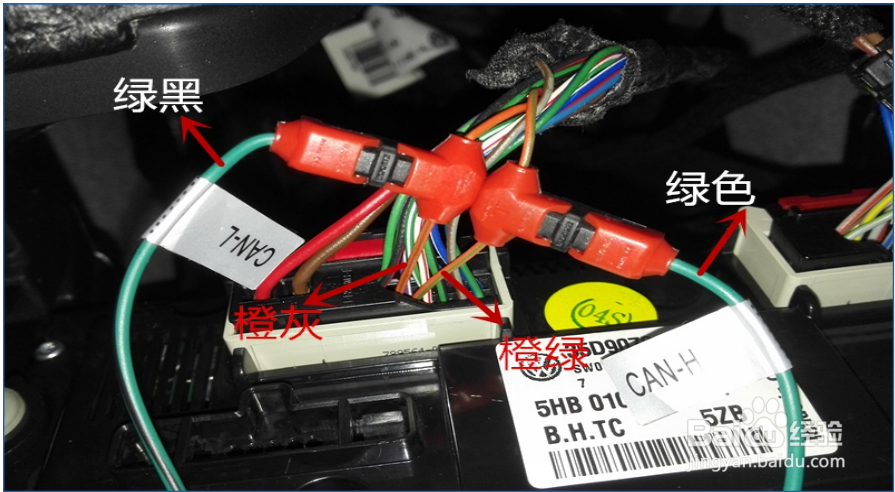

16、找到空调控制器北面20P插座，用我司CAN-L（绿黑）接到插座的橙灰色线上，用我司CAN-H（绿色）接到插座的橙绿色线上

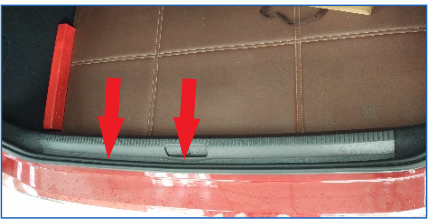

17、拆下尾箱盖板和原车锁头

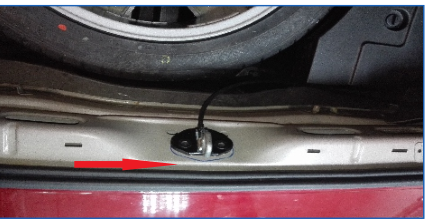

18、在原车锁头位置装上我司的拉锁部件

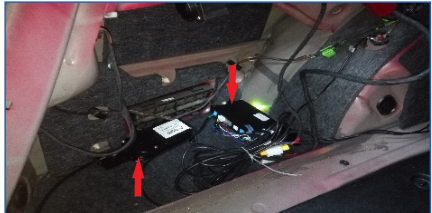

19、把我司的电吸盒和控制器装好在尾箱左侧，如图

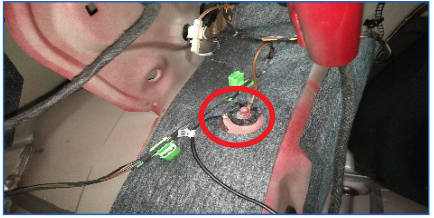

20、在尾箱左侧如衅位置接好我司的地线

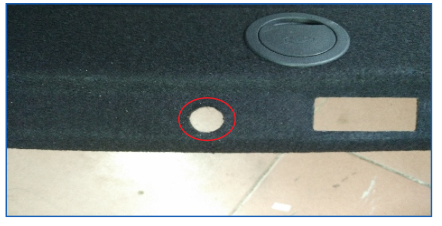

21、在尾门装饰板上用直径22MM打孔器打孔，如图

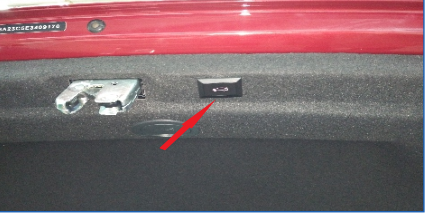

22、在尾门装饰板上装好我司的后按键并插好连接线

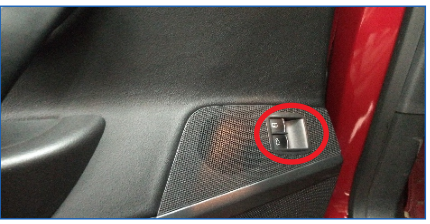

23、按驾驶室门边上的按键可开关尾门，如图位置

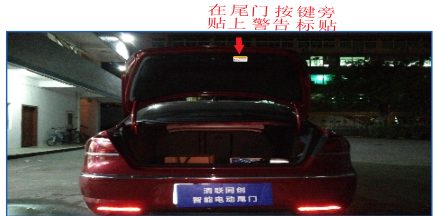

24、安装好后效果图
