锂离子动力电池基本知识

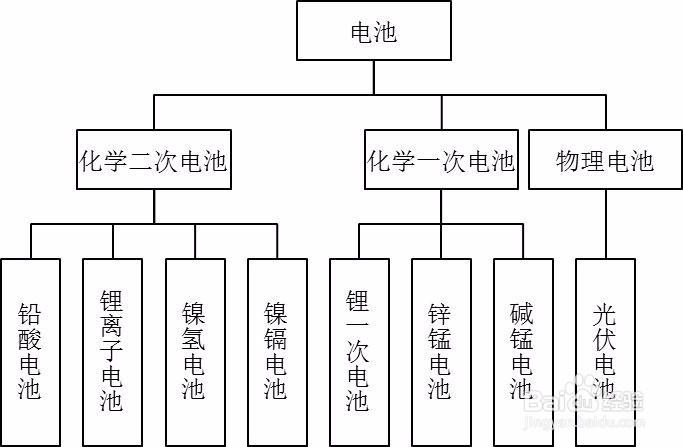

1、电池种类划分

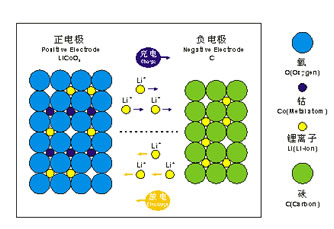

2、锂离子电池电化学反应机理

正极反应：LiCoO2==== Li1-xCoO2 + xLi+ + xe-

负极反应：C + xLi+ + xe- === CLix

电池总反应：LiCoO2 + C ====Li1-xCoO2 + CLix

放电时发生上述反应的逆反应。

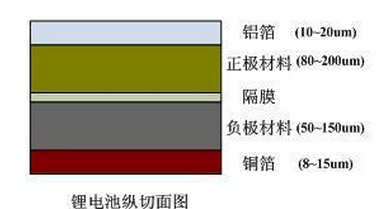

3、圆柱形锂离子电池结构图

4、锂离子电池结构——正极

5、锂离子电池结构——负极

6、锂离子电池结构——隔膜

材质：单层PE（聚乙烯）或者

                 三层复合PP（聚丙烯）

                 +PE+PP

厚度：单层一般为0.016～0.020mm

                 三层一般为0.020～0.025mm

7、锂离子电池结构——电解液

性质：

       无色透明液体，具有较强吸湿性。

应用：

       主要用于可充电锂离子电池的电解液，只能在干燥环境下使用操作（如环境水分小于20ppm的手套箱内）。

规格：

    溶剂组成 DMC:EMC:EC =1:1:1 （重量比）

       LiPF6浓度 1mol/l

质量指标：

        密度（25℃）g/cm3      1.23±0.03

       水分（卡尔费休法）    ≤20ppm

       游离酸（以HF计）       ≤50ppm

       电导率（25℃）            10.4±0.5 ms／cm

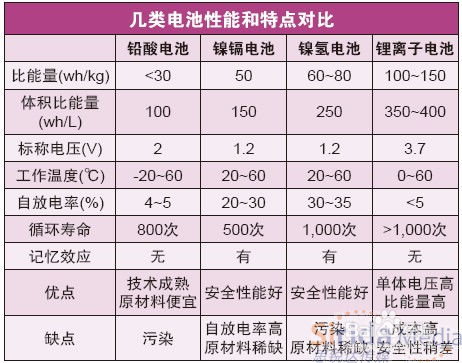

8、动力锂电池特点

循环寿命长：

放电功率大：

充电时间短：

转换效率佳：

轻薄短小：

无污染，

9、动力锂电池的工艺流程

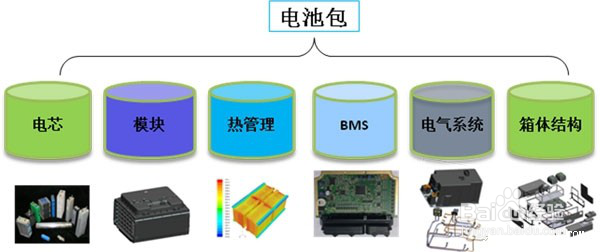

10、动力锂电池Pack
