proe如何测量距离

1、proe软件界面中点击打开文件图标，打开需要测量距离的proe三维模型。

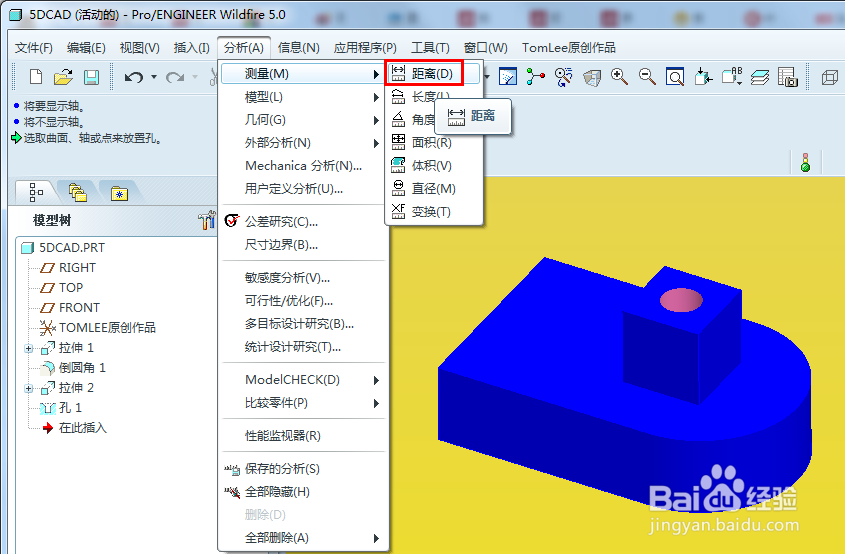

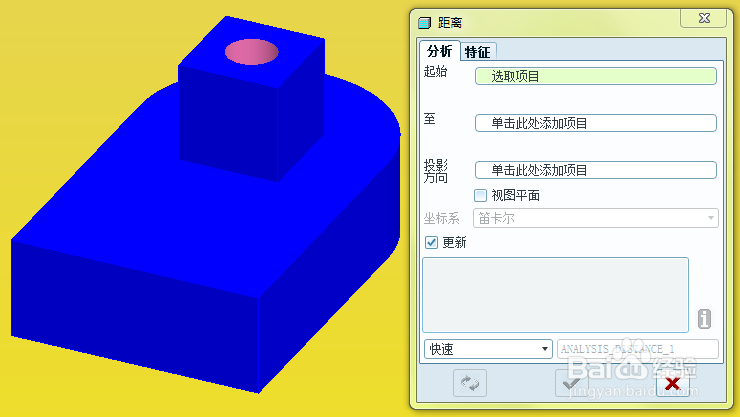

2、测量距离指令的菜单位置：分析——测量——距离。点击测量距离，弹出测量距离对话框。

3、鼠标左键在模型显示区，选择两条边，马上显示两条边的距离数值。

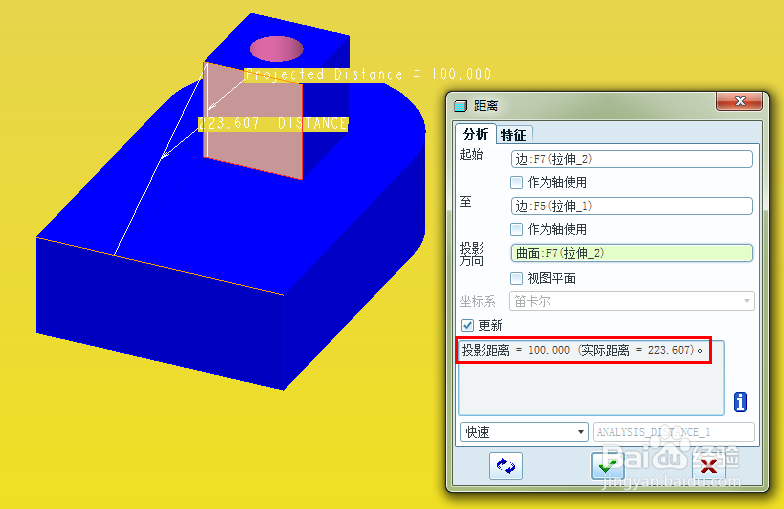

4、可以勾选投影方向，然后选择一个平面作为投影方向，这时会显示一个实际距离尺寸和一个投影距离尺寸。

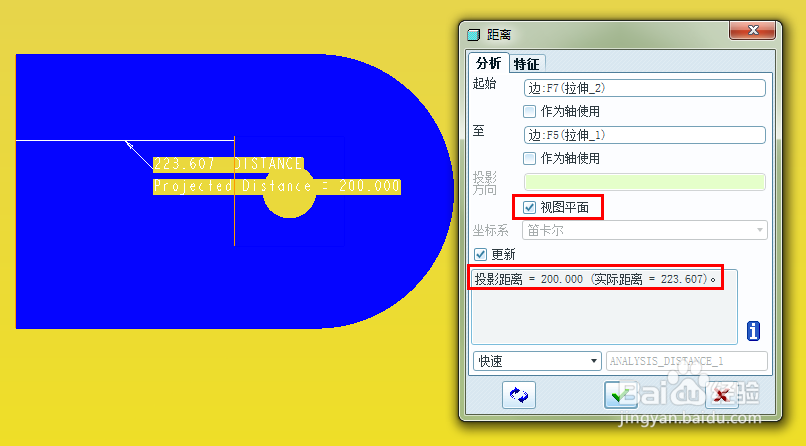

5、还可以不选投影方向，而是勾选“视图平面”，在勾选之前先切换到需要观察的方向，比如这里我们切换到TOP视图方向，勾选“视图平面”，也会显示一个实际距离尺寸和一个投影距离尺寸。 TOP视图方向就是投影方向。

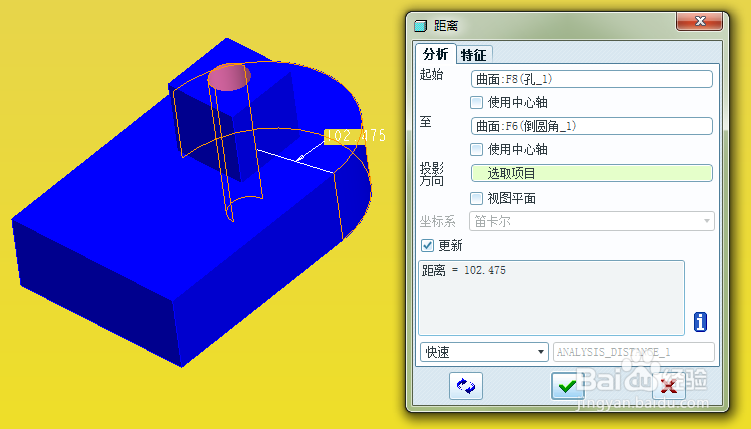

6、选择两个圆柱面时，可以直接显示两个圆柱面之间的距离。

7、也可以在选择两个圆柱面时，勾选“使用中心轴”显示两个圆柱中心之间的距离。

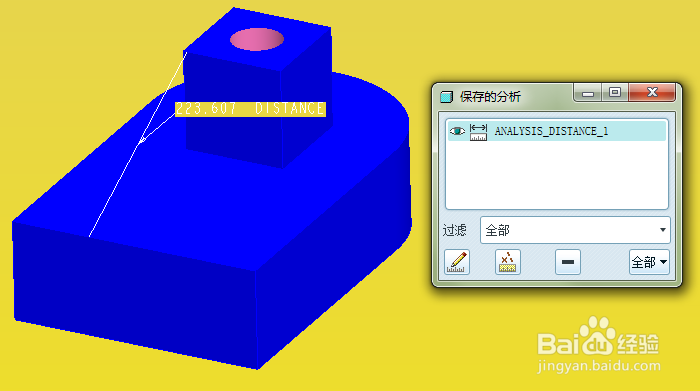

8、如果想这个测量保存下来，将来还需要查看，可以在下拉列表中选择“已保存”，点击确定关闭对话框。

9、以后可以在分析菜单下的“保存的分析”中查看已保存的分析测量，选择对话框中的测量，可以隐藏或显示，还可以编辑定义等。

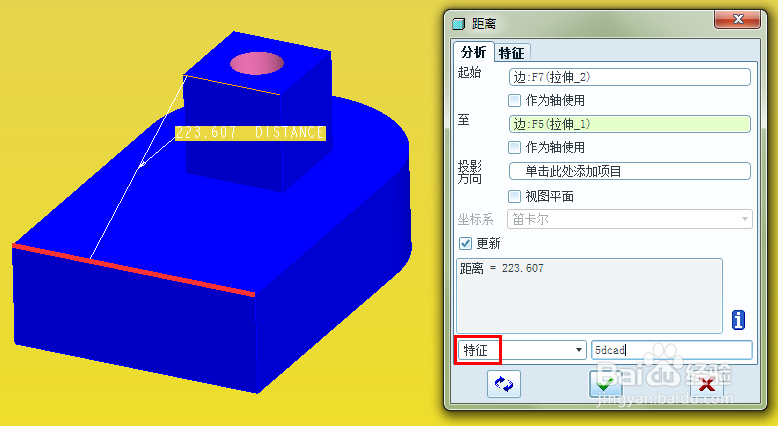

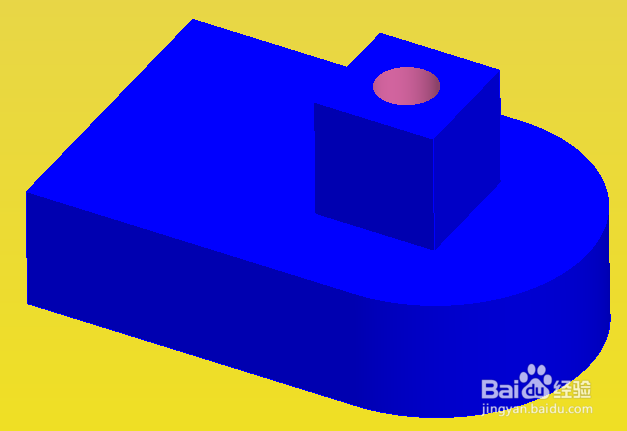

10、如果希望生成特征保存到模型中，可以在测量距离对话框中选择“特征”，然后确定关闭窗口，完成测量距离特征创建。在模型树上可以看到新建的分析测量特征。
