如何用AI的3D功能运用不定项轴测画图法

1、这是前段时间我临摹的一副2.5D轴测图,也是最为常规的等角轴测图。然后我用不定向轴测图随便选一个角度重新绘制一下。

2、它就会变成向左倾斜的正方体，然后我再选择一个朝右方的轴测图角度重新绘制。

3、在讲原理之前首先我们要明白两个概念1.空间坐标轴：在空间中相互垂直的三个轴线X、Y、Z，它们所组成的区域为三维空间，其中X、Y、Z相对于空间是不变的。

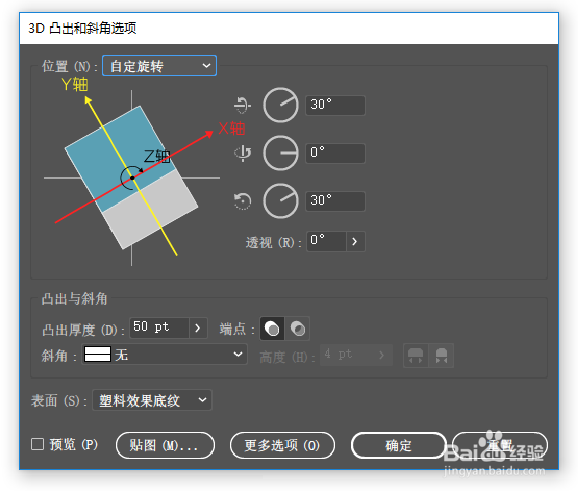

4、角度坐标轴：在AI的3D功能中也有三个轴线，每个轴线也都有自己的旋转角度，但是它们不同于空间坐标轴相对不变，它们的轴线会根据其他轴线角度的变换而发生改变，这里我把它们命名为角度糖蒯梏迹坐标轴以下文章中所讲的都是角度坐标轴。

5、功能中的主物体旁边有三个角度轴，我从上至下给它们分别命名为：X轴、Y轴、Z轴。它们跟空间坐标轴很类似，但是不是同一个东西，这里需要注意。经我研究发现，三根轴线并不是固定不动的，而是会随着角度轴变化产生相应的变化，X轴、Y轴、Z轴的轴线是基轴绑定制的关系，也就是说X轴的轴线是绑定在Y轴上，Y轴的轴线绑定在Z轴上，只有Z轴的轴线是固定在垂直屏幕上不动的。下面我来举例说明一下这个关系的含义。

6、首先我们将三个轴上的角度都调到零，然后再X轴上旋转30度。

7、我们会发现物体按X轴旋转了30度，然后我们将角度调零，给Z轴调成30度。

8、然后再给X轴也调成30°，我们会发现物体旋转的方向已经不是水平的了，而是按照Z轴旋转了 30°之后的角度，也就是下图中X轴的轴线旋转的。

9、此时如果给Y轴一定的角度，X的轴线还会发生一定变化，只是X轴始终垂直于Y轴，不太好表示，大家可以脑补脑补。这个就是基轴绑定鲽判砦吟制的原理，其实也很简单，只是轴线会变化而已。这种基轴绑定制的关系会产生一个同轴现象就是当Y轴旋转-90度时，X轴与Z轴都垂直屏幕，此时旋转X轴和旋转Z轴的效果是一样的。

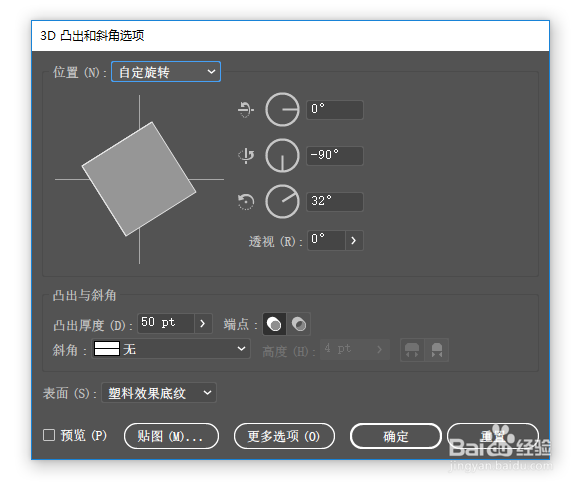

10、我们先将所有轴线角度调零，然后把Y轴调成-90°，然后再给X轴一个角度。

11、我们在用3D功能做轴测图的时候只要找到轴测图的三个基准面(基准面:空间坐标系中,由X轴和Y轴组成的Z面,由X轴和Z轴组成的Y面,由Y轴和Z轴所组成的X面。三个基准面即可确定一个三维空间。)的角度就可以了。
