智慧供水：管网监测系统/供水管网监测解决方案

管网监测系统（供水管网监测）适用于供水企业远程监测供水管网。供水调度人员在管网监测中心即可远程监测全市供水狃阝垮轹管网的压力及流量情况，以科学指挥各水厂启停供水设备、保障供水压力平衡和流量稳定、并及时发现和预测爆管事故。 此外，该系统还可扩展管网末梢水质监测和阀门远程控制功能。

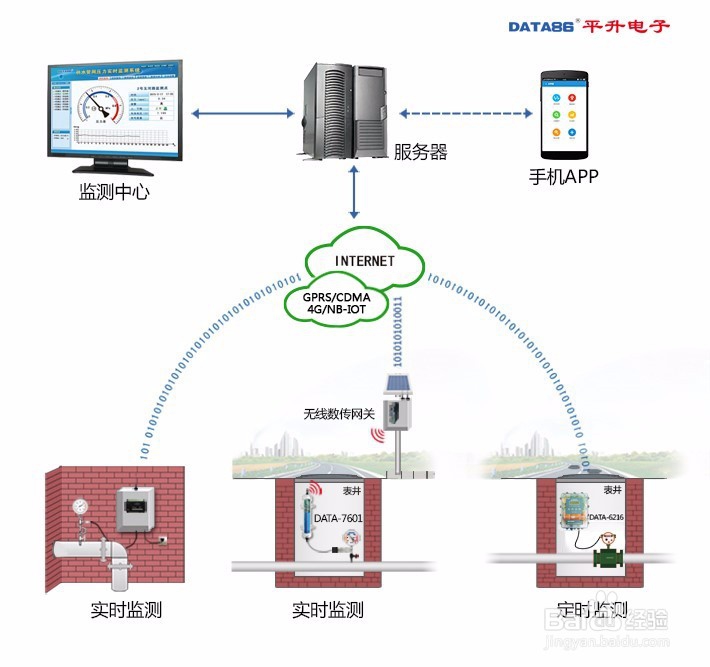

平升管网监测系统示意图

管网监测系统功能

1、 ◆测点分布总览

2、◆最新数据监测

3、◆超限自动报警

4、◆数据曲线分析

5、◆智能数据统计

6、◆历史数据查询

7、◆用户信息管理

8、 ◆测点信息设置

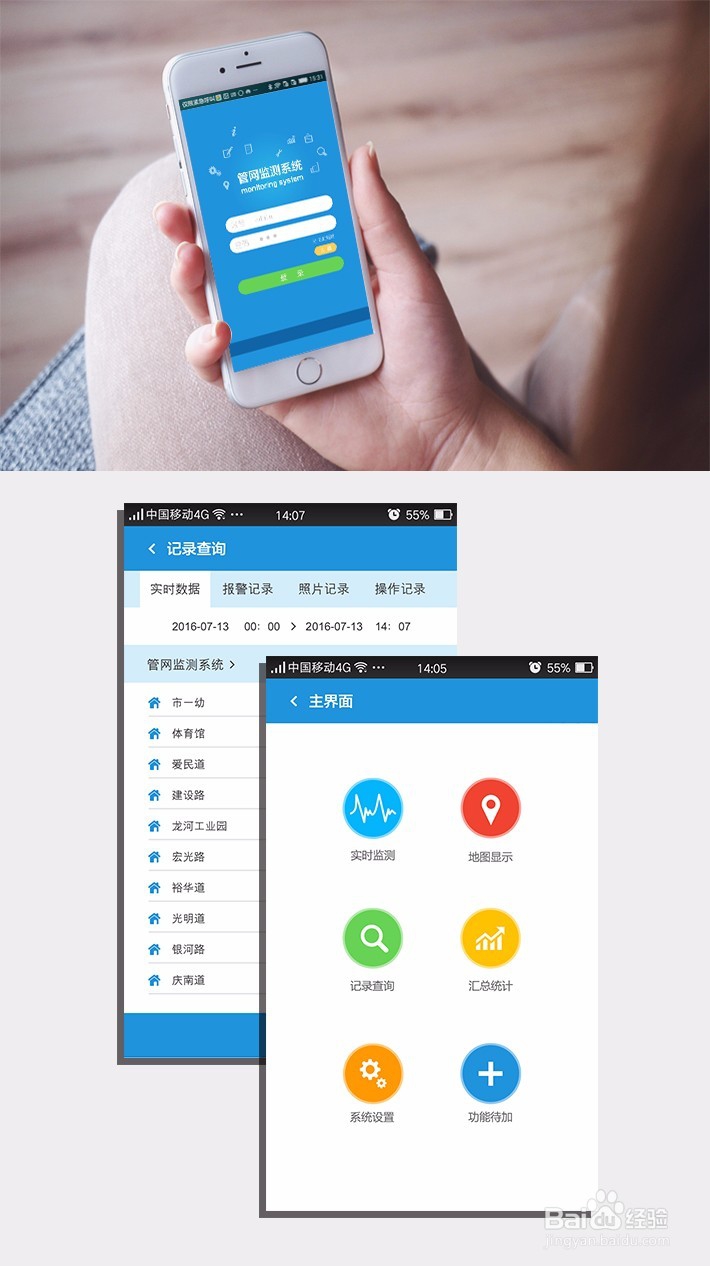

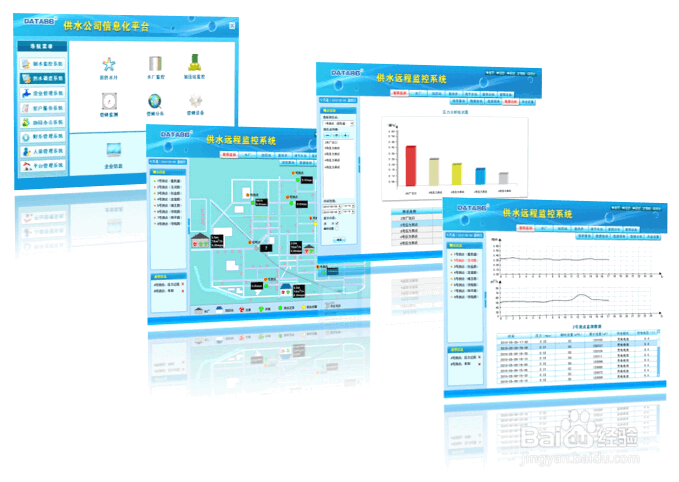

系统界面

管网监测系统特点

1、供电灵活及时高效远程维护报关预警

监测方式和监测设备的选择

1、提问1：水厂、泵站内的测点怎么监测？ 解决方案： 采用市电供电一体式监测设备

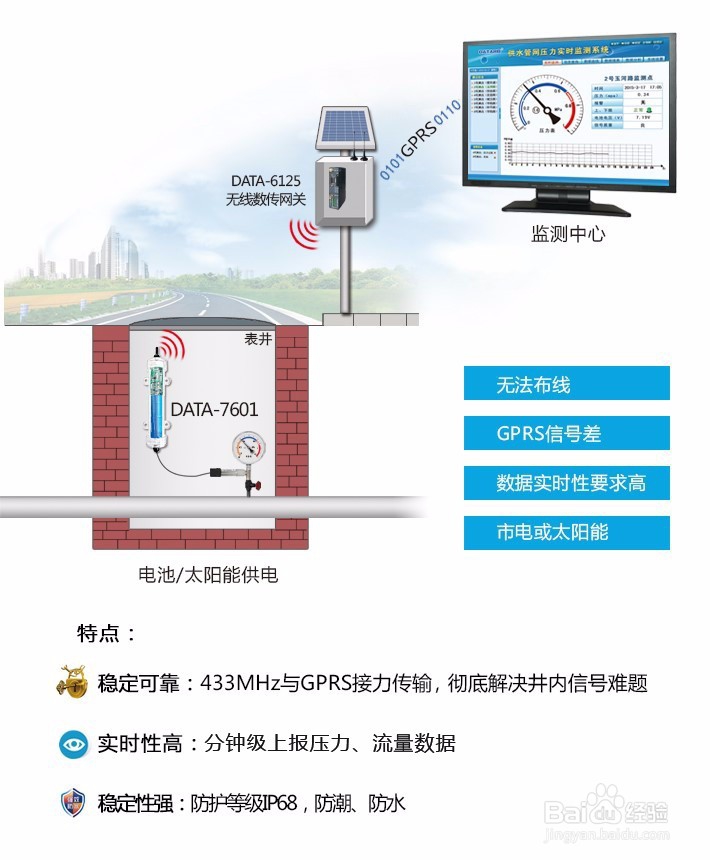

2、提问2：表井内的测点怎么监测？解决方案： 情况1——表井周边可破路、可供电，井外可安装设备时： ●采用太阳能/市电供电一体式监测设备

3、情况2——表价絷挛葬井周边不可破路、不可供电，井外可安装设备时： ●采用电池+太阳能/市电供电一体式监测设备

4、情况3——表价絷挛葬井周边不可破路、不可供电，井外不可安装设备时： ●采用电池供电一体式监测设备

主要设备组成

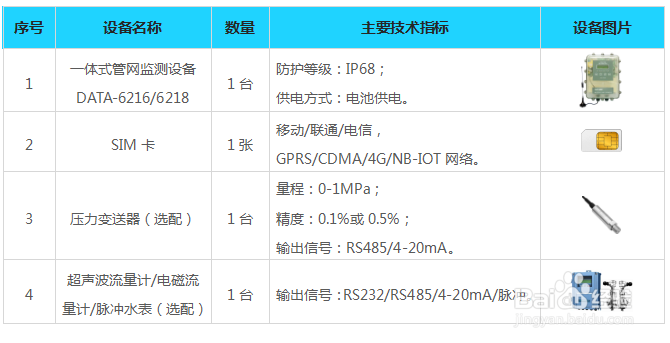

1、监测现场（单个测点，以表井内监测、采用电池供电一体式监测设备为例。）

2、监测中心

常规应用汇总表

1、管网压力监测（核心设备：DATA-6216）

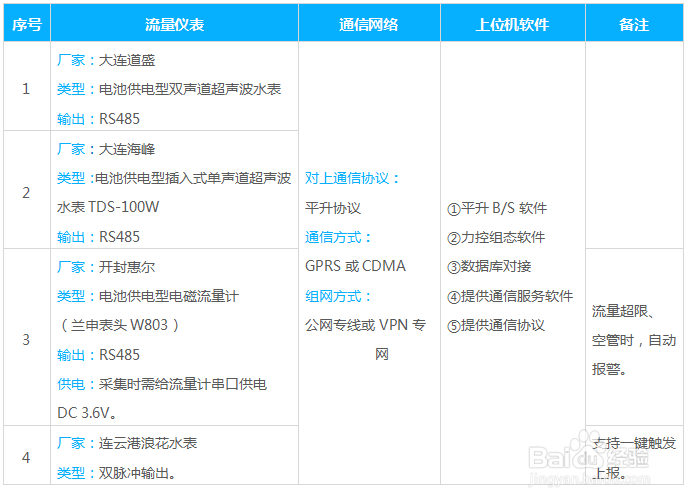

2、管网流量监测（核心设备：DATA-6216）

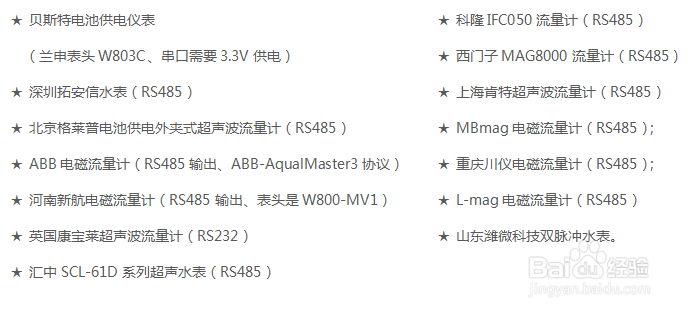

3、备注——其它配套过的流量仪表：

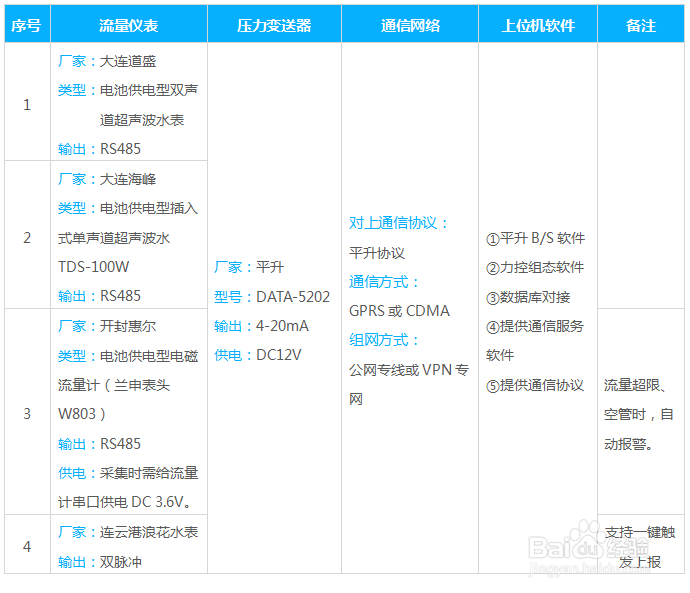

4、3.管网压力、流量监测1)核心设备：DATA-6216

5、2）核心设备：DATA-6311/6301
