分享一下伏安变比极性综合测试仪的试验方法

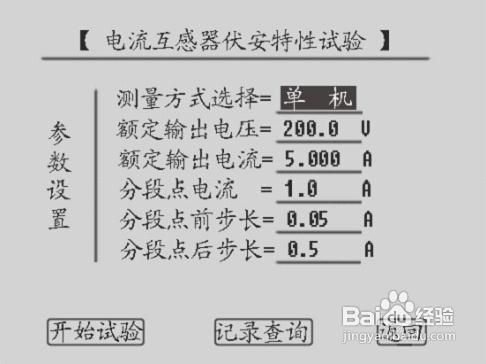

1、进入CT测试主界面后，转动旋转鼠标将光标移动至伏安特性选项，按下旋转鼠标即可进入伏安特性试验参数设置界面（如图），通过旋转鼠标可以改变当前所选择选项的数值，将光标移动至返回，按下鼠标则可返回至CT测试主菜单界面，

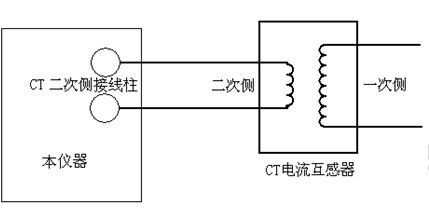

2、CT伏安特性单机试验接线如下图，

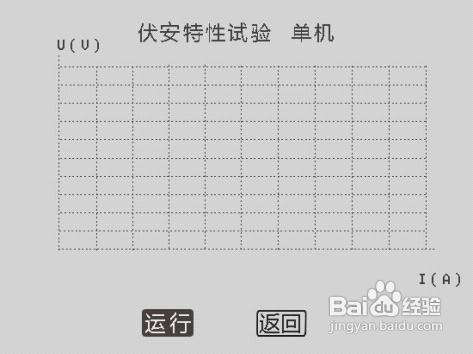

3、当液晶屏幕上显示为“单机”即表示所选的测量方式为“单机”，然后将光标移动至开始试验选项并按下旋转鼠标，进入伏安特性单机实验界面（如图）。

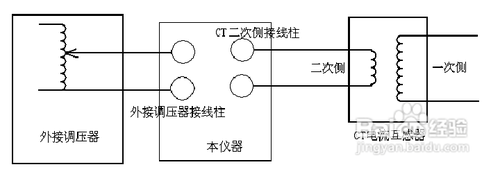

4、外接调压器试验使用选配的调压器进行伏安特性试验，CT伏安特性外接调压器试验接线如图所示。通过旋转鼠标将光标移动到“测量方式选择=”右边的选项上，此时每按一下旋转鼠标可改变一次测量方式，当液晶屏幕上显示为“调压器”即表示所选的测量方式为“调压器”，然后通过旋转鼠标将光标移动至开始试验选项并按下，进入伏安特性外接调压器试验界面。

5、试验结束后，屏幕显示出伏安特性试验曲线
