AutoCAD怎么正确识别及使用投影符号

1、第一角画法的投影符号如图。

2、第三角画法的投影符号如图。

注意区分两者的不同之处。

1、我们画同一个物体，来看看分别采用两种投影画法的区别。

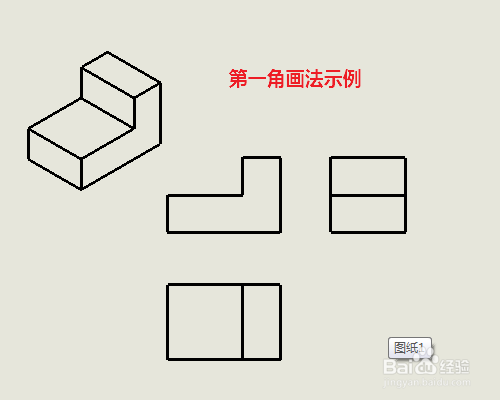

先看第一角画法的投影视图。

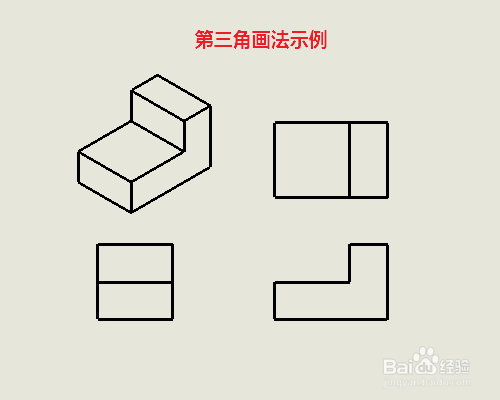

2、再来看第三角画法的投影视图。

注意对比两种画法的区别。

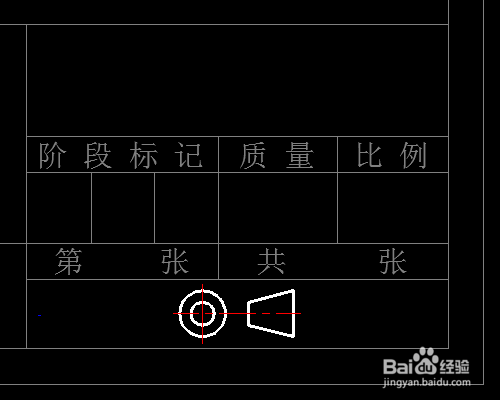

1、通常要求在图纸的标题栏区域，给出投影符号标记，方便读图避免产生歧义。

尤其是对外出口的项目沟通时，由于区域性差异，有些国家更习惯采用第三角画法（我们国家通常都采用第一角画法）。

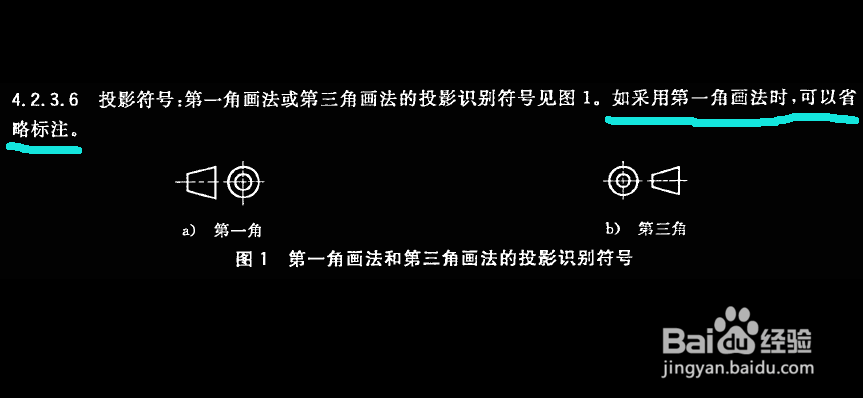

2、当采用第一角画法时，国内标准要求是可以省略不画投影符号标记。

因此，当我们读图时没有找到投影符号标记，则默认采用的第一角画法。

（注：参考标准 GB/T 10609.1）
