如何使用cad绘制三端口环回器图示

2025-05-12 21:06:44

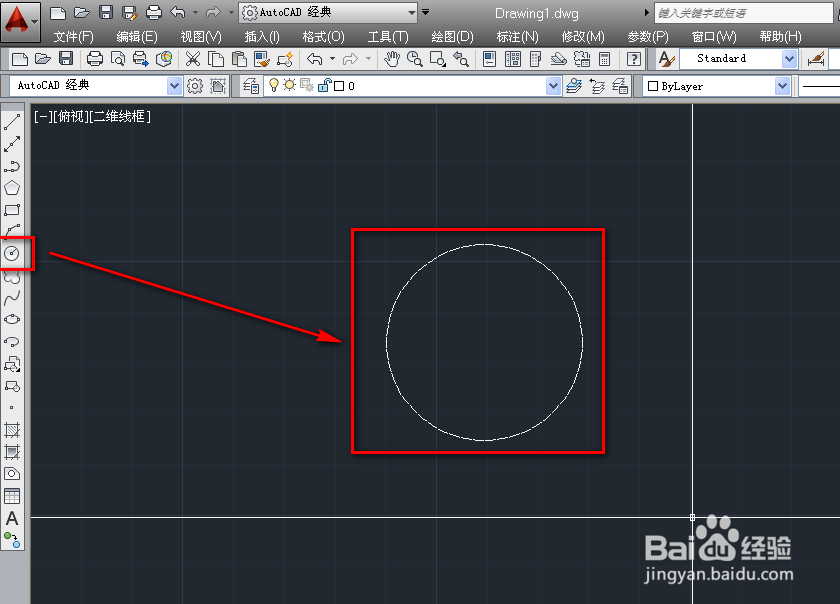

1、打开cad，使用圆工具绘制一个圆，如下图。

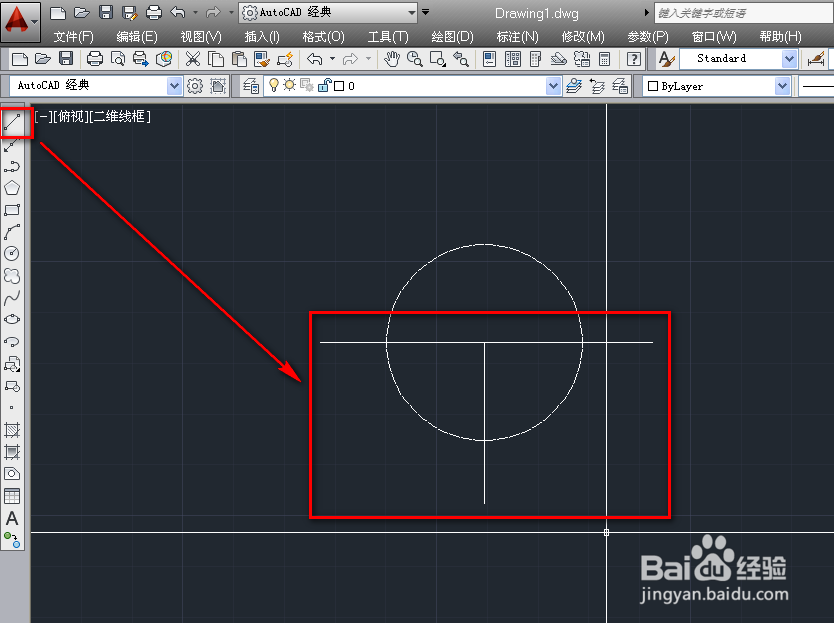

2、使用直线工具绘制三段线段，如下图。

3、使用修剪工具，将圆内的线段修剪掉，如下图。

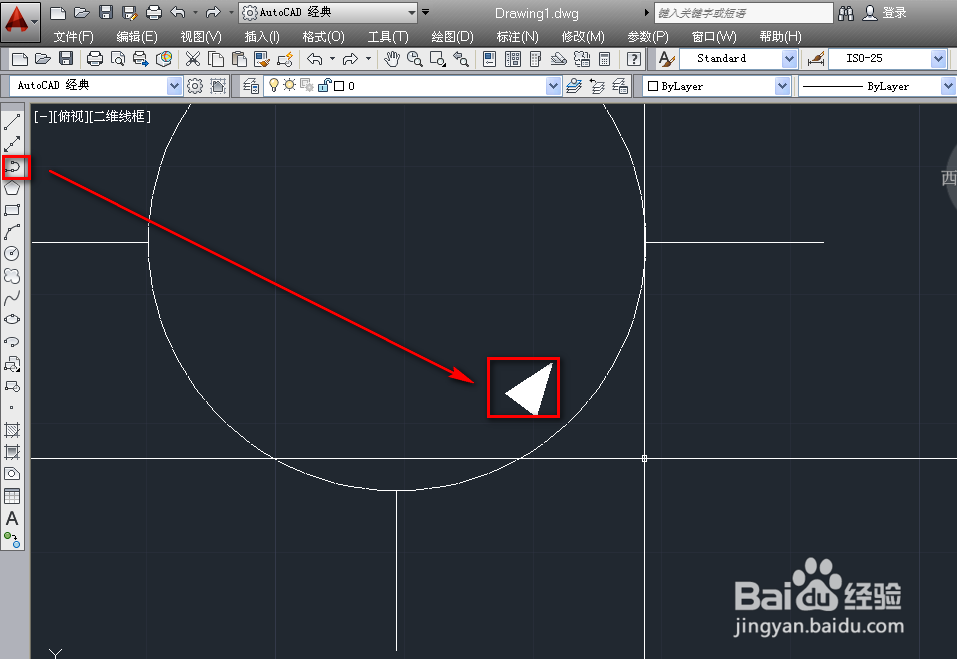

4、使用多段线工具绘制一个箭头，如下图。

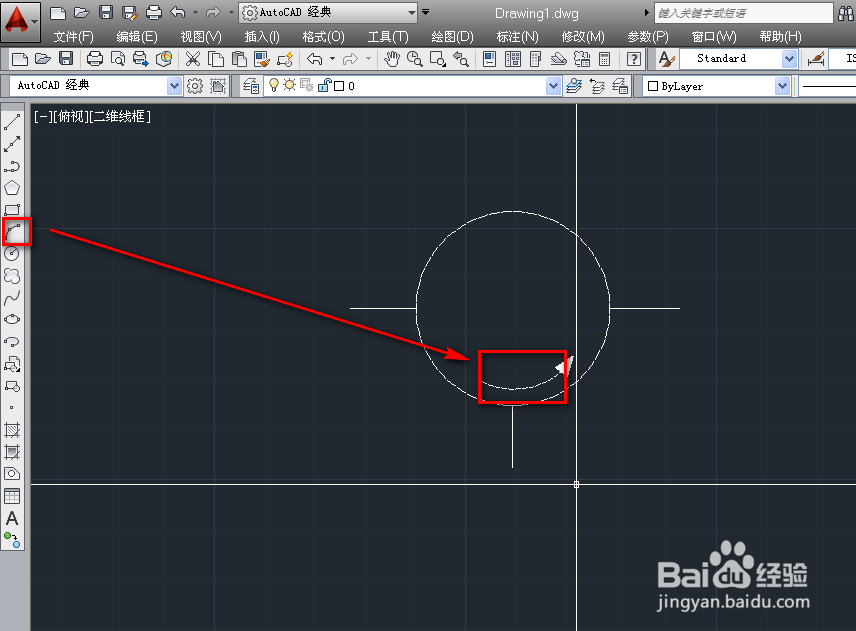

5、使用圆弧工具给箭头绘制一段弧形，如下图。

6、这样确定后就完成了三端口环回器的绘制，如下图。
