ArcScan进行自动矢量化的技术

准备工作

arcgis软件以及需要矢量化的栅格图像

栅格图形二值化

1）添加扩展模块ArcScan和spatial analyst

2）加载栅格数据，在Toolbox中选择空间分析中的重分类对黑白栅格图像重分类（如果是彩色图像则只加载一个波段），分为两类，选择合适的阈值。

对栅格图像进行校正和配准

在进行数字化前必须对需要数字化的栅格图像进行配准

创建要素层

根据需要数字化的需要，可以创建相应的点线面要素层

使用ArcScan进行自动矢量化

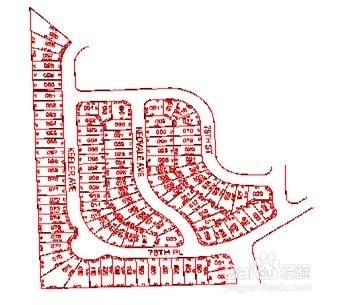

1)加载需要数字化的二值图像，并打开ArcScan工具条

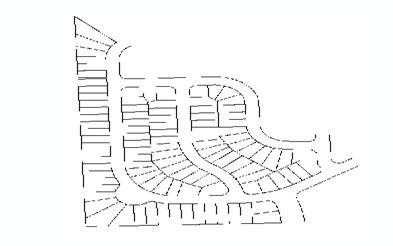

2）可以再矢量化下拉菜单中选择矢量预览，可以查看矢量化后图像

 同时可以在矢量化设置中设置压缩，平滑等参数值。

3）栅格清理，可以在像元选择菜单中选择一部分不需要矢量化的要素，并在栅格清理菜单中选择擦除所选像元

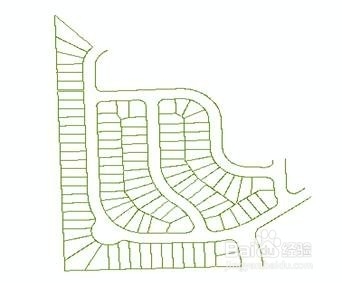

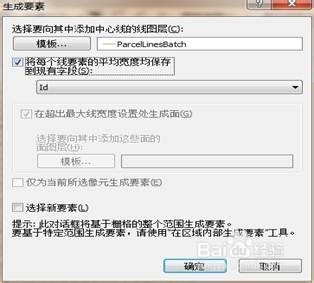

4）自动数字化
