使用cad绘制大楼综合定时系统图示

1、打开cad，使用矩形工具绘制一个矩形，如下图。

2、使用直线工具，以右上角顶点为端点绘制一条斜线，如下图。

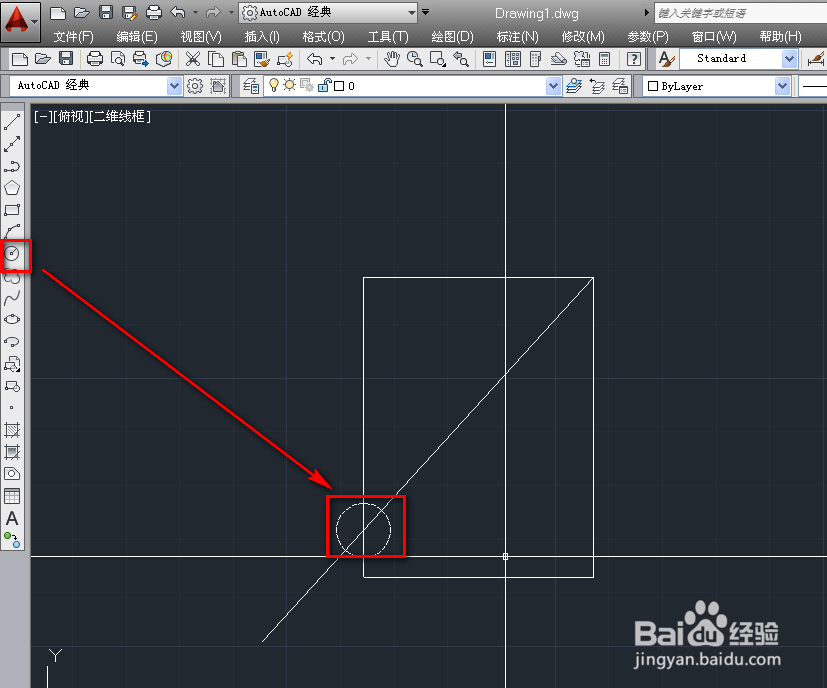

3、以斜线和矩形的交点为圆心，绘制一个圆，如下图。

4、使用直线工具，作三条辅助线，如下图。

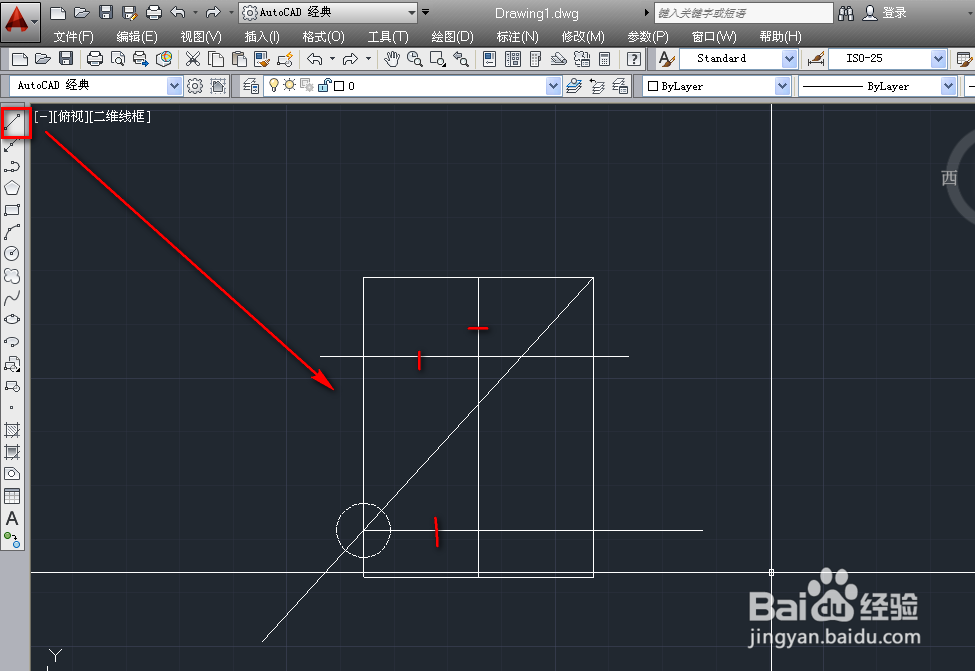

5、使用圆工具，绘制另一个矩形内的圆，如下图。

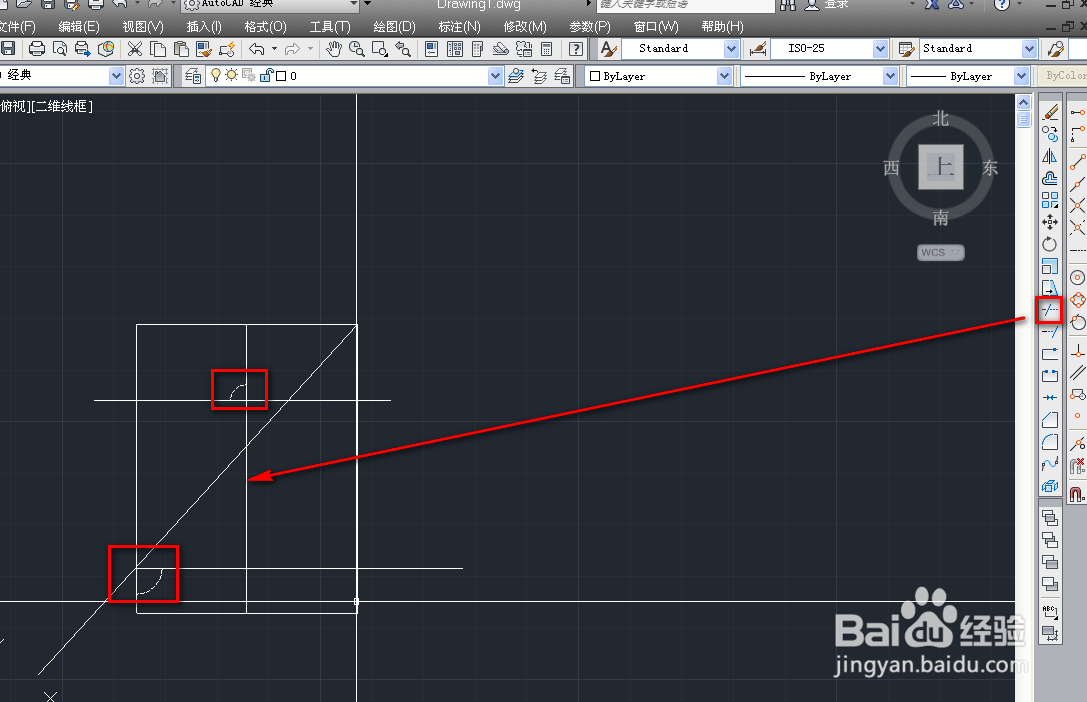

6、使用修剪工具，修剪两个圆，各留下1/4，如下图。

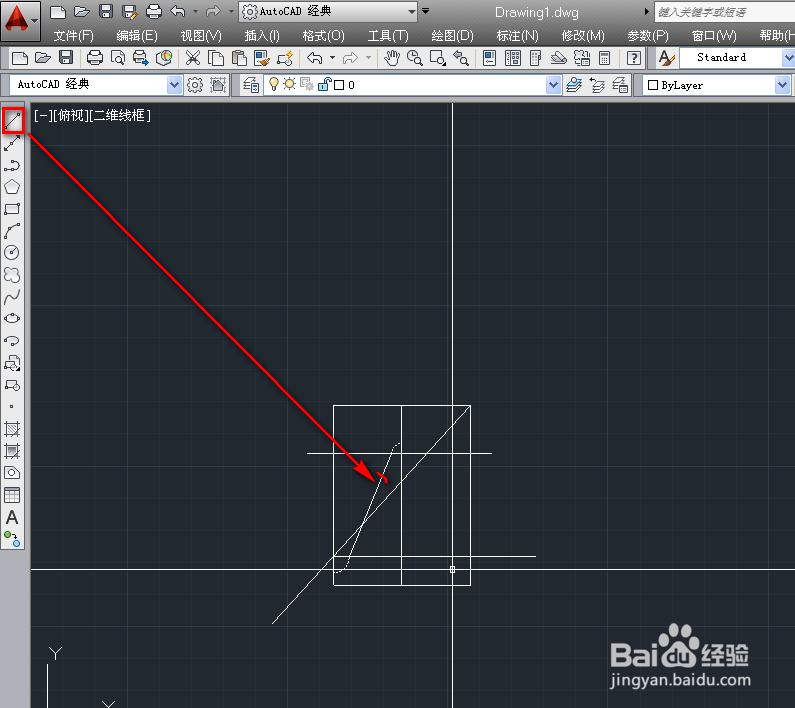

7、使用直线工具将两个1/4圆连接起来，如下图。

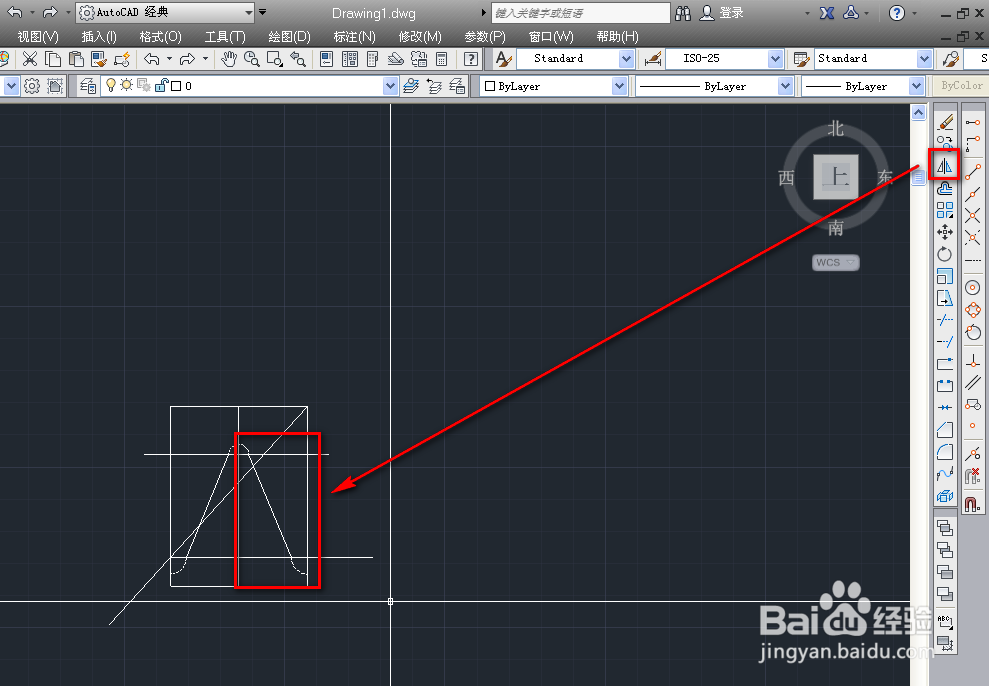

8、使用镜像工具，将两个连接起来的残缺圆和连接线做镜像，如下图。

9、删除辅助线和斜线，如下图。

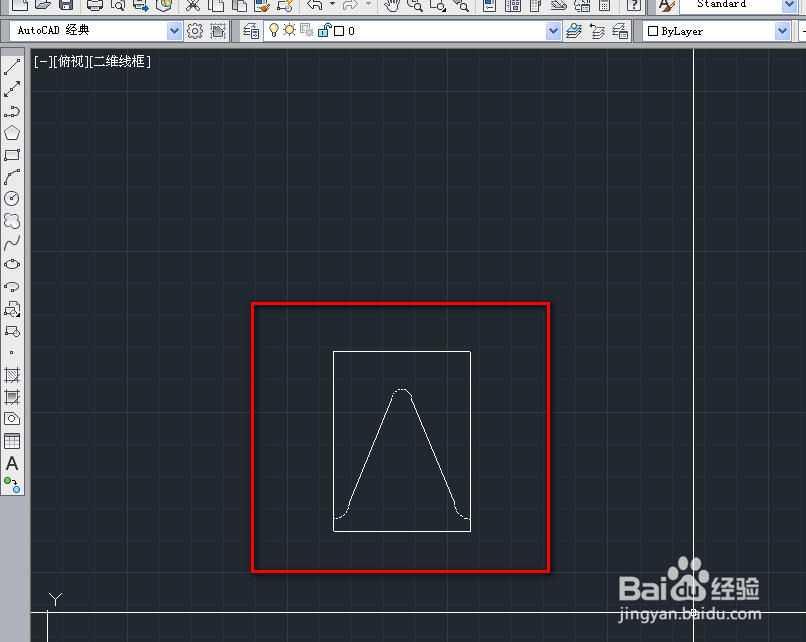

10、这样就完成了大楼综合定时系统图示的绘制，如下图。
