QBZ－80N的电路图，求详解！

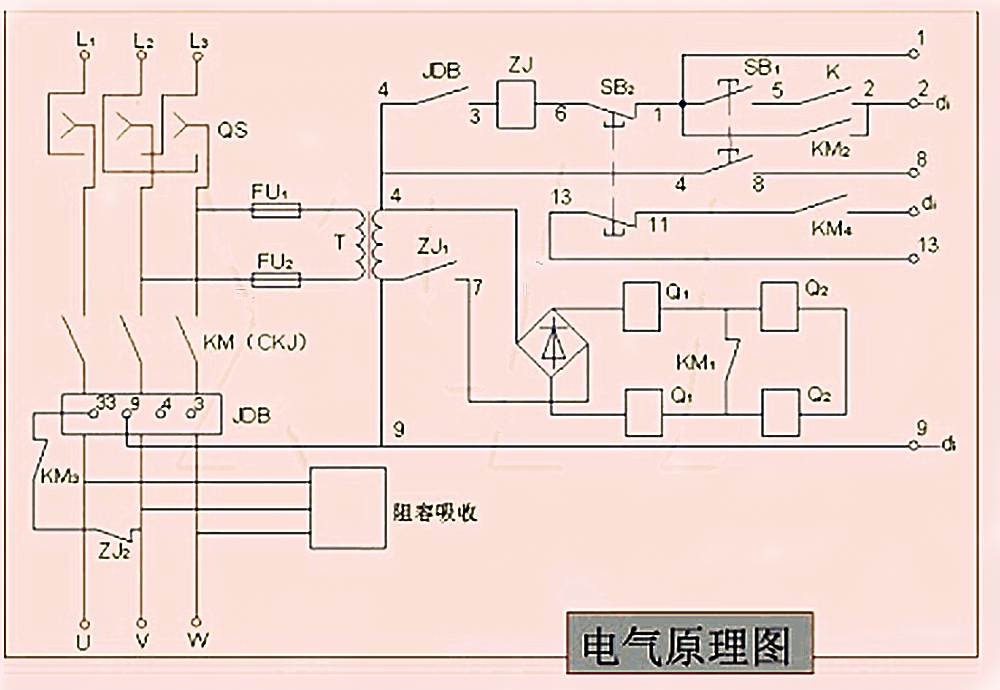

一、QBZ－80N的电路图

扩展材料：

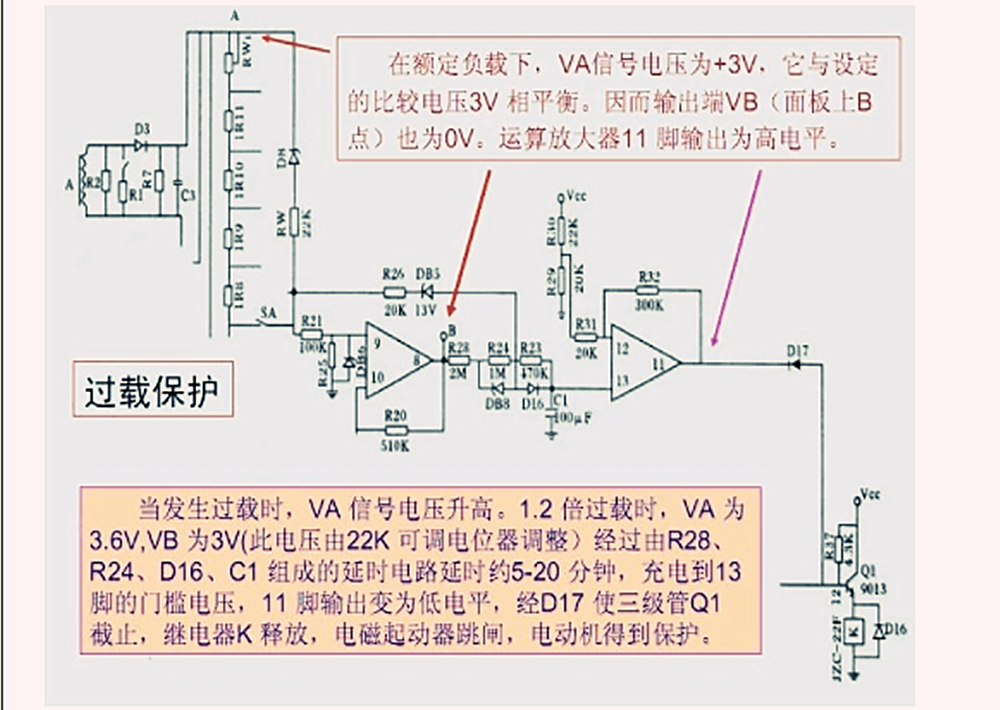

一、过载保护： 

过载保护电路由信号比较放大电路，延时电路、定时鉴幅电路等组成。在额定负载下，VA信号电压为+3V，它与设定的比较电压3V 相平衡。因而输出端VB（面板上B点）也为0V。运算放大器11 脚输出为高电平。 

当发生过载时，VA信号电压升高。1.2倍过载时，VA为

3.6V,VB为3V(此电压由22K可调电位器调整）经过由R28、R24、D16、C1组成的延时电路延时约5-20分钟，充电到12脚的门槛电压，11脚输出变为低电平，经D17使三级管Q1截止，继电器K释放，电磁起动器跳闸，电动机得到保护。 

当1.5倍过载时，VA为4.5V,VB为7.5V，经过由R28、DB8、D16、C1组成的延时电路约延时1-3分钟，充电到12脚的门槛电压，11脚输出变为低电平，Q1截止，继电器K释放，起动器跳闸，保护了电动机。

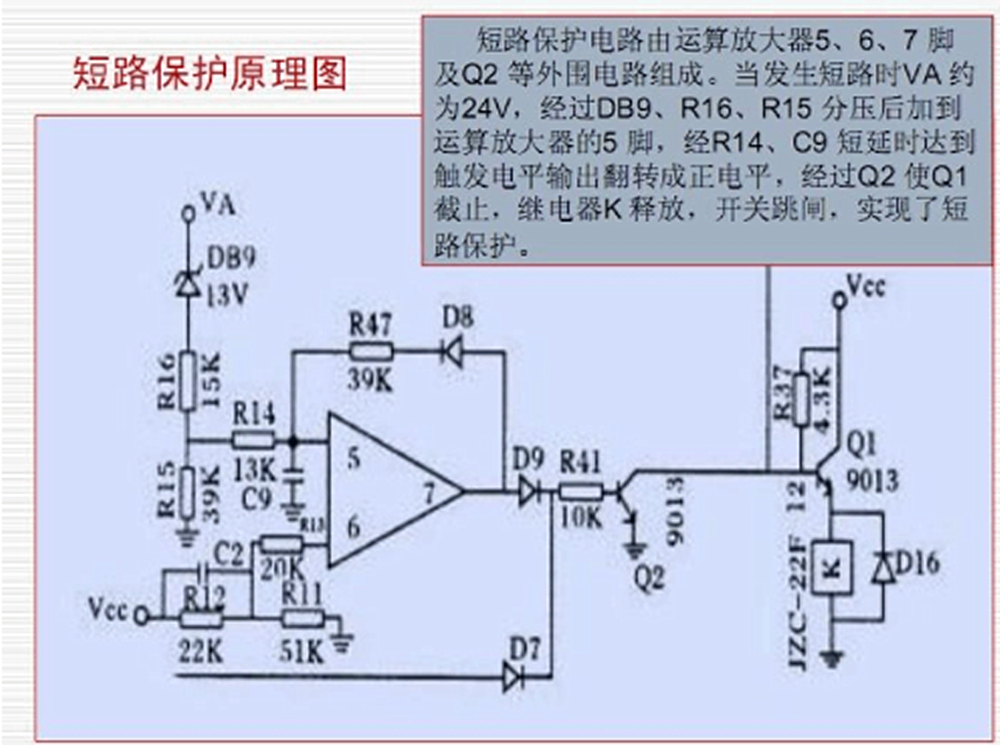

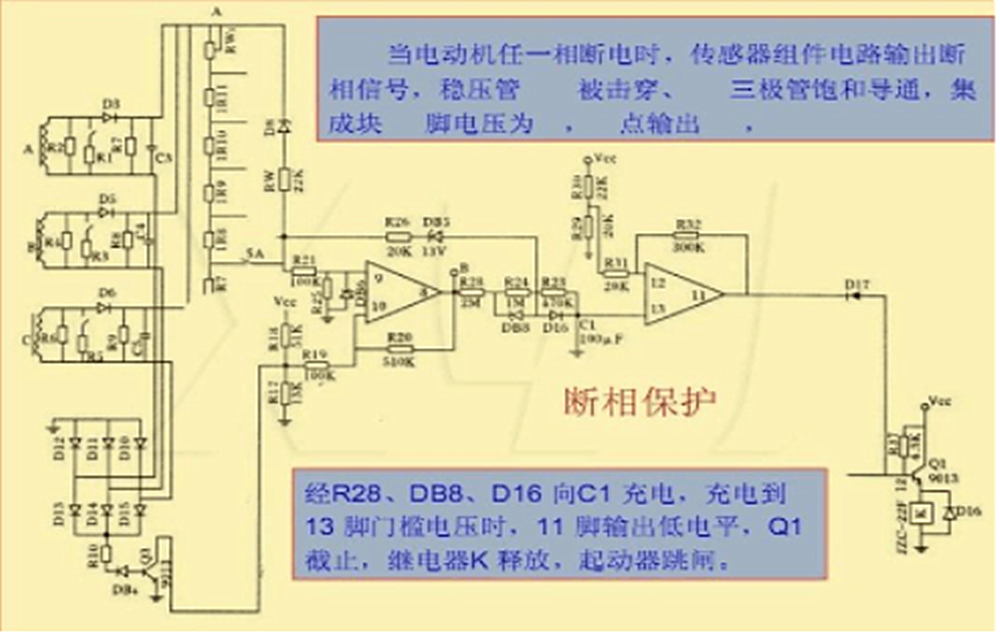

断相保护：

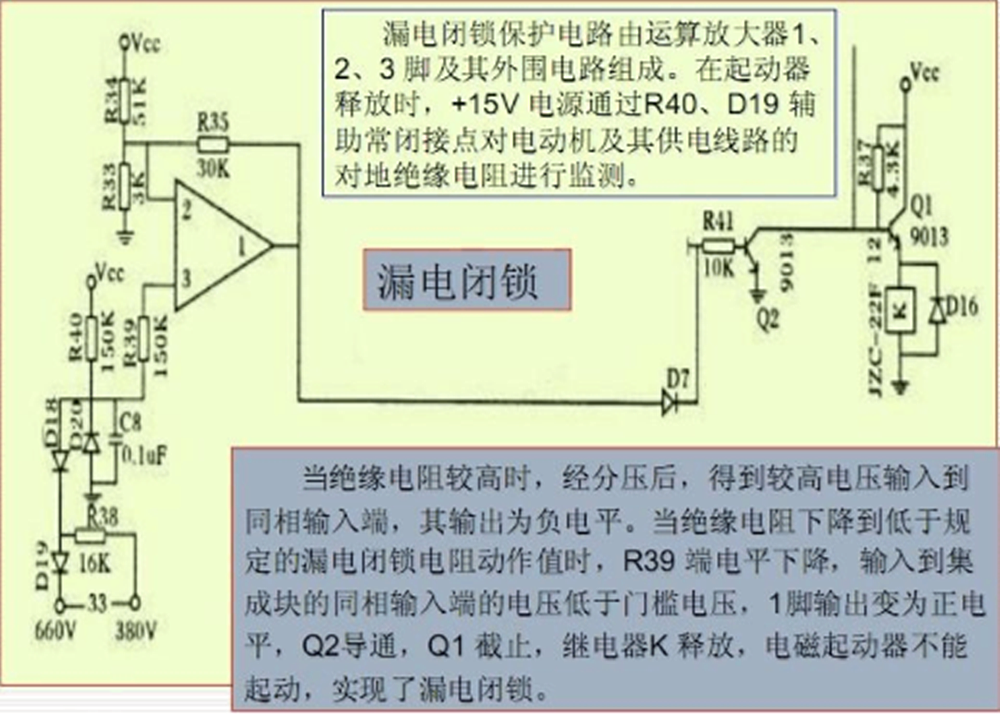

三、漏电闭锁保护： 

漏电闭锁保护电路由运算放大器1、2、3脚及其外围电路组成。在起动器释放时，+15V电源通过R40、D19辅助常闭接点对电动机及其供电线路的对地绝缘电阻进行监测。

当绝缘电阻较高时，经分压后，得到较高电压输入到同相输入端，其输出为负电平。当绝缘电阻下降到低于规定的漏电闭锁电阻动作值时，R39端电平下降，

输入到集成块的同相输入端的电压低于门槛电压，1脚输出变为正电平，Q2导通，Q1截止，继电器K释放，电磁起动器不能起动，实现了漏电闭锁。

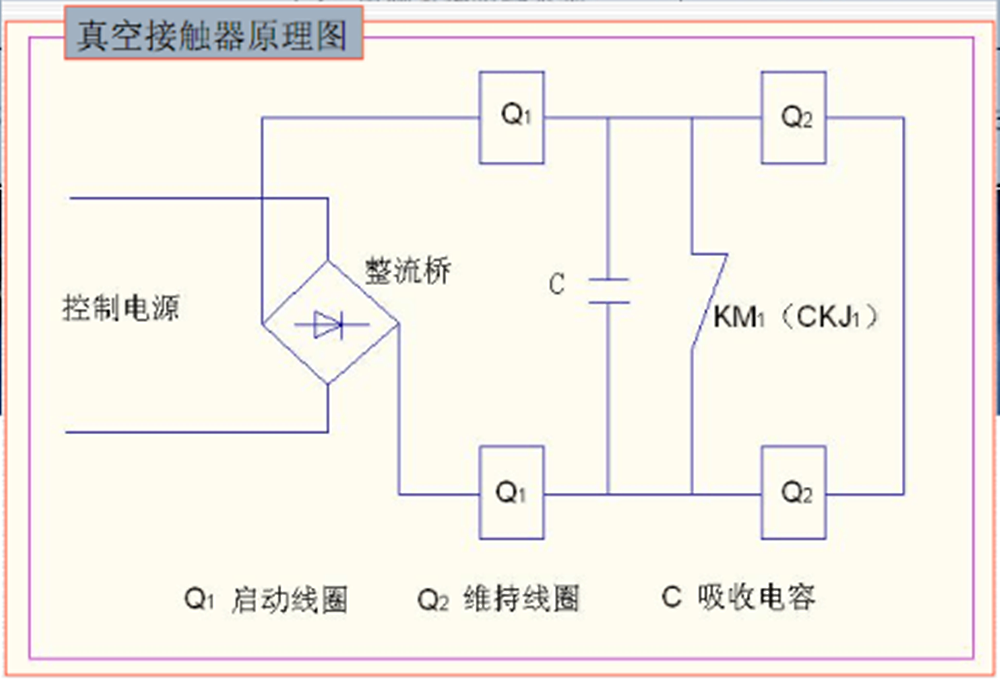

参考资料 ：百度百科-真空接触器
