html5 雷达图设置坐标轴范围

1.问题描述

由雷达图例子我们知道，雷达图往往用于分析统计各项指标的值，每个指标的统计单位可能不同，值差登订轨啉距可能会比较大。

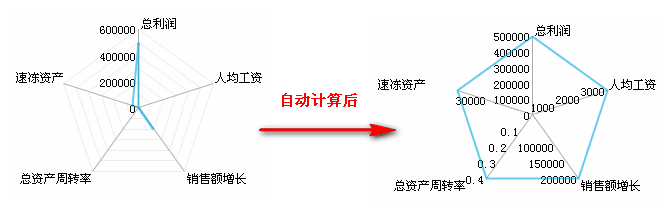

默认情况下雷达图的坐标轴单位是统一的，这就导致有些值小的分类显示不清楚，此时可以设置雷达图的分类轴值范围为自动计算，根据分类轴的数值大小自动计算分类轴的范围，如下图：

2.示例

2.1打开报表

打开报表%FR_HOME%\WebReport\WEB-INF\reportlets\doc\Advanced\Chart\Radar.cpt，该模板中的雷达图分类轴单位统一。

2.2设置分类轴值范围为自动计算

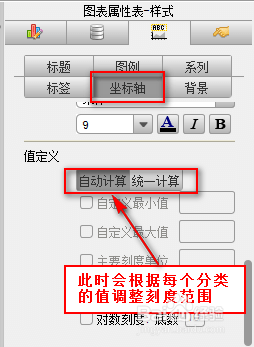

选中图表，点击图表属性表-样式>坐标轴，在值定义中将统一计算切换为自动计算，如下图：

预览图表便可以看到效果。

3.自动计算原理

自动计算原理是对于每个分类轴，它的最小刻度为0，最大刻度为该分类中系列的最大值。

如上雷达图总资产周转率指标分类，其值为0.4，设置分类轴值范围为自动计算后，该分类轴的刻度范围为0~0.4。

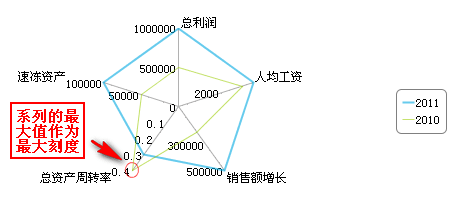

如下对2010、2011两年统计公司五性图，对于总资产周转率分类轴，会将两个系列中的最大值0.4作为最大刻度。

4.效果查看

点击分页预览，如上图，模板效果在线查看请点击Radar_1.cpt。

已完成模板请参照%FR_HOME%\WebReport\WEB-INF\reportlets\doc\Advanced\Chart\Radar_1.cpt
