Proe三维训练三十五之拉伸除料

1、如下图所示，

打开Proe软件，新建一空白的缺省实体零件，

2、如下图所示，

执行【拉伸——放置——定义——front面——草绘】，

直接进入草绘环境，

3、如下图所示，

激活圆命令，画一个圆，

双击修改直径ø100，

点击√，完成并退出草绘。

4、如下图所示，

设置双向拉伸，拉伸高度200，

回车，完成并结束拉伸操作。

5、如下图所示，

执行【拉伸——放置——定义——top面——草绘】，

直接进入草绘环境，

6、如下图所示，

激活圆命令，画一个圆，双击修改直径ø100，

激活直线命令，画三条直线段，与圆弧组成封闭图形，

激活删除段命令，删除纵轴右边的圆弧线段，

点击√，完成并退出草绘。

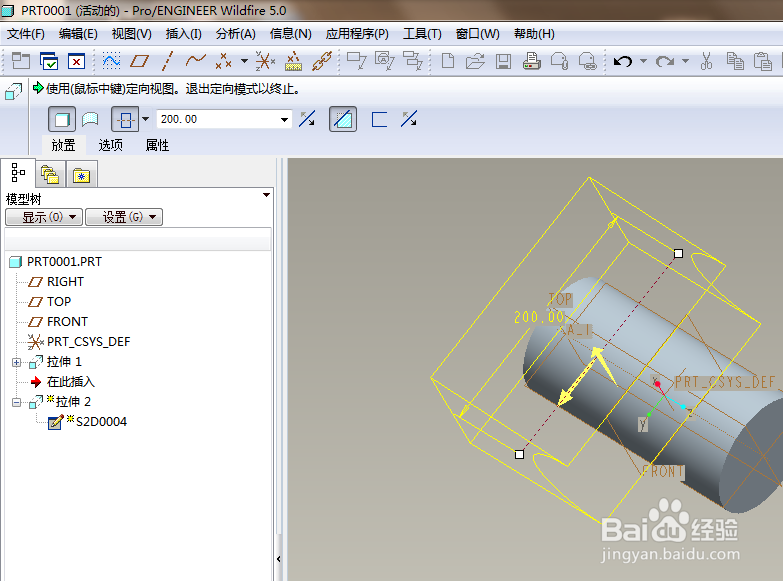

7、如下图所示，

设置双向拉伸，拉伸高度200，点击“去除材料”

回车，完成并结束拉伸操作。

8、如下图所示，

选中刚刚的拉伸特征，

点击右边工具栏中的镜向特征，

点击front面为镜向平面，

回车，完成并结束镜像操作。

9、如下图所示，

点击右边工具栏中的倒圆角命令，

左上角设置半径R10，

选中实体中的所有边线，

回车，完成并结束倒圆角操作。

10、如下图所示，

隐藏所有的基准，

、、、、、、

至此，

这个三维实体零件就创建完成，

本次训练结束。
