CAD如何禁止绘制的图形超出所设置的绘图界限

1、自己设置绘图界限。

2、在命令行输入“LIMITS”后按Enter键，激活【图形界限】命令。如下图所示

3、在命令行“指定左下角点或【开（ON）/关（OFF）】（0.0000,0.0000）：”提示下，输入“ON”后按Enter键，即可打开图形界限的自动检测功能。如下图所示

4、在命令行输入“L”，按Enter键，激活【直线】命令，如下图所示

5、在绘图界限内单击拾取一点，如下图所示

6、在绘图界限内单击拾取下一点，如下图所示

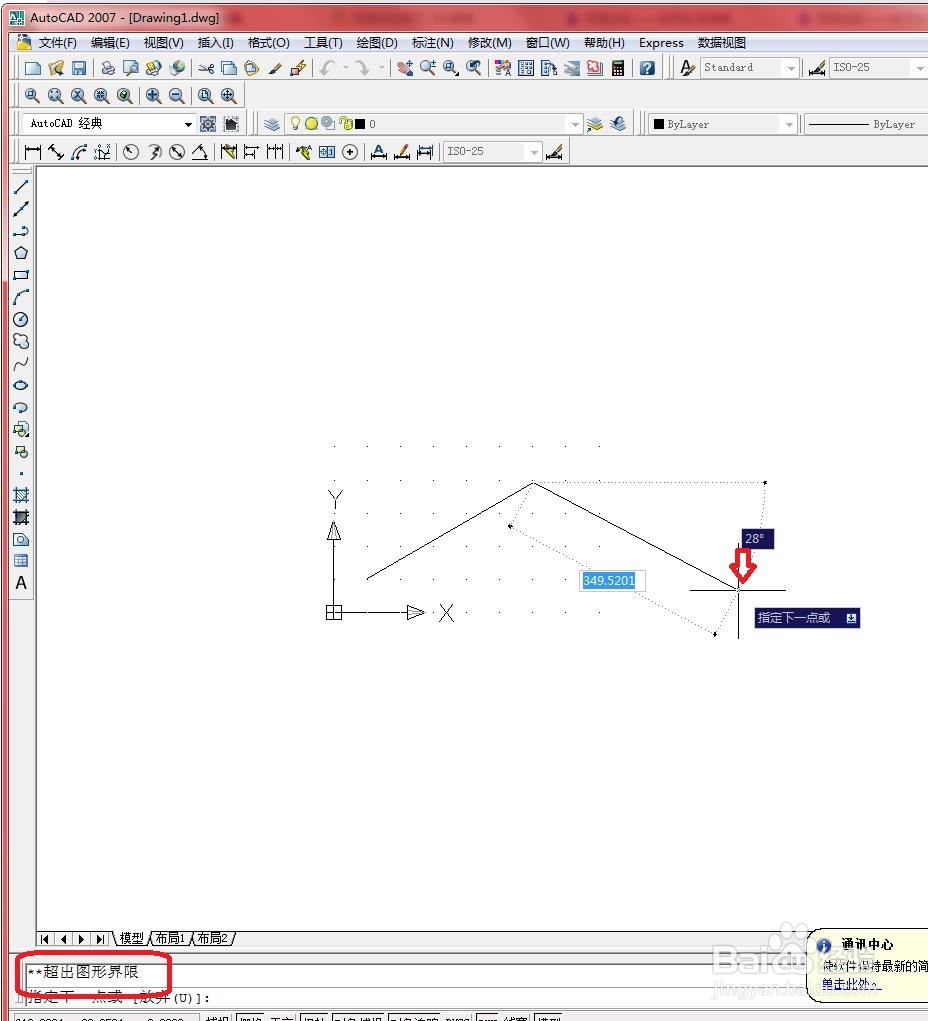

7、在绘图界限外单击拾取下一点，此时用户会发现，无论如何单击，在绘图界限外总不能拾取下一点。如下图所示
