Proe三维训练三百四十简单抽壳

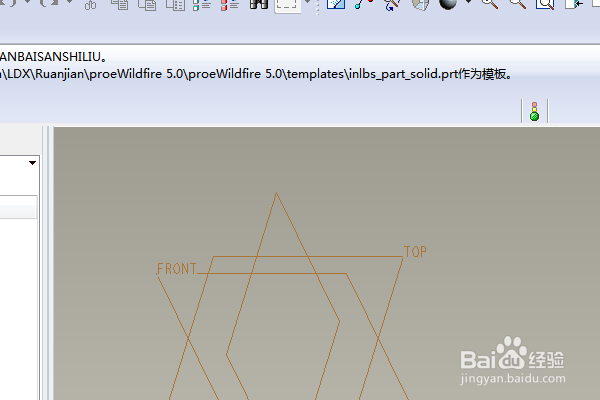

1、如下图示，打开Proe软件，新建一缺省的实体零件

2、如下所示，执行【拉伸——放置——定义——front面——草绘】，直接进入草绘。

3、激霰翌倡戈活草绘器调色板，双击八边形，在草绘区域点击一下，激活标注命令，标注对边100，圆心距离轴都是0，激活圆命令，以原点为圆心画一个圆，双击修改直径为50，点击√，完成并退出草绘。

4、双击修改拉伸高度为50，回车，完成并结束本次拉伸操作。

5、点击工具栏中的抽壳命令，设置厚度为10，点击实体的八个侧面，回车，完成并结束本次抽壳操作。

6、隐藏所有的基准，至此，这个简单的实体就创建完成，本次训练结束。
