AD中PCB布线信息报告这么查看

2025-05-24 22:02:00

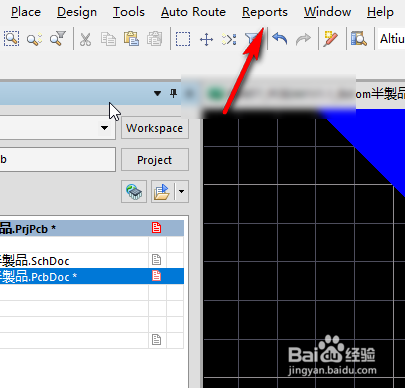

1、在PCB环境点击reports菜单，如下图所示

2、点击board information进入，如下图所示

3、点击信息面板的report按钮，如下图所示

4、勾选列表中的rountings。我们主要关注布线，点击report按钮，如下图所示

5、这样就可以看到你的布线报告了，重点是看Unrounting，可以结合messa面板找到错误并修改，如下图所示
