CAN光纤转换器,光纤转can模块使用说明

1、CAN 总线配置：CAN光纤转换器在使用前一般需要用户对CAN总线通信参数进行配置。

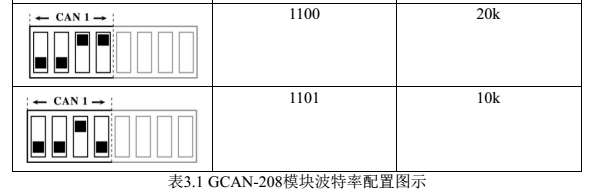

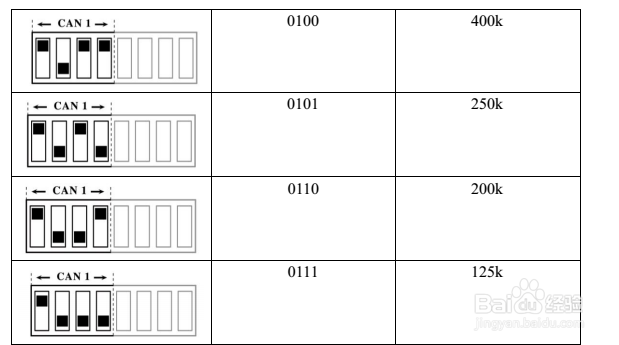

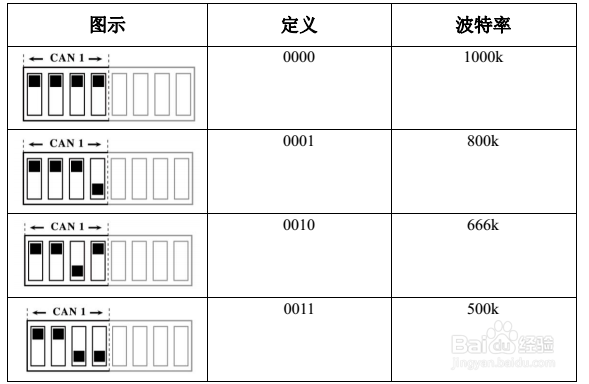

2、配置 CAN 总线波特率1：CAN光纤转换器可以支持 10K~1000K 之间一组常用的波特率， 可以通过操作设备中的拨码开关， 对波特率进行配置。

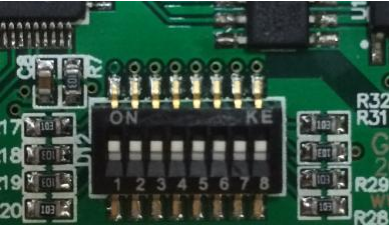

3、配置CAN总线波特率2：系统先不要上电，用螺丝刀打开设备外壳，找到设备中如上图所示的拨码开关，拨码开关的“1、2、3、4”号可以对CAN1波特率进行配置，“5、6、7、8”号可以对CAN2波特率进行配置。

4、配置 CAN 总线终端电阻：光纤转can模块两条CAN通道内部均已经集成标准120Ω 终端电阻，可通过两条CAN总线接线端子之间的拨码开关选择是否接入。

5、与光纤连接：CAN光纤转换器的光纤接口类型可选择SC、 ST两种接口， 传输方式可选择单模、多模两种， 用户在实际使用时只需要选择对应的光纤线即可即插即用。

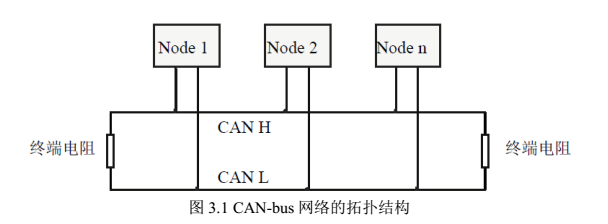

6、CAN光纤转换器与CAN连接：CAN光纤思凳框酣转换器接入CAN总线连接方式：将CAN_H连CAN_H，CAN_L连CAN_L即可建立通信。CAN-bus网络采用直线拓扑结构，总线最远的2个终端亟冁雇乏需要安装120Ω的终端电阻；如果节点数目大于2，中间节点不需要安装120Ω的终端电阻。对于分支连接，其长度不应超过3米。 CAN-bus 总线的连接见图3.1所示。

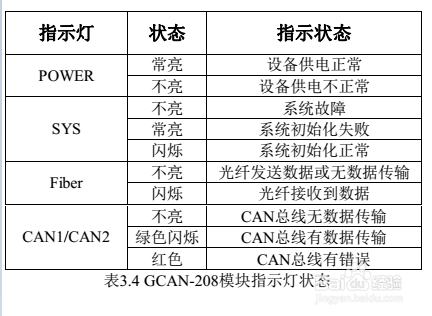

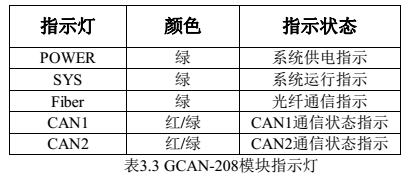

7、CAN光纤转换器的系统状态指示灯：光纤转罕铞泱殳can模块具有1个POWER指示灯用来指示系统供电情况， 1个S鳔柩寞泷YS指示灯用来指示设备的运行状态，1个Fiber指示灯，用来指示光纤数据传输，2个CAN指示灯用来指示CAN总线数据传输。这5个指示灯的具体指示功能见表3.3，这5个指示灯处于各种状态的含义如表3.4所示。光纤转can模块上电后，系统供电灯POWER及初始化状态指示灯SYS点亮，表明设备已经供电，系统正在初始化；否则，表示系统存在电源故障或发生有严重的错误。光纤与CAN均连接正常后，当有数据在CAN与光纤之间传输时，相应的Fiber、 CAN指示灯会闪烁。
