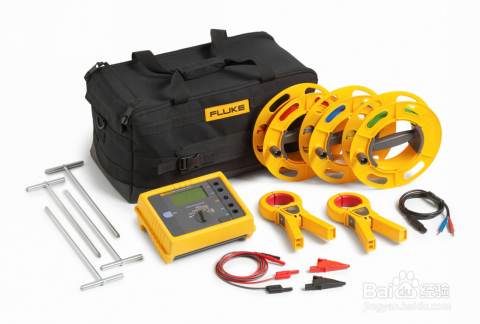

接地电阻钳型测试仪工作原理及操作说明

接地电阻钳型测试仪可应用于多种测量方法、测量谪藁钴碳环境，是必备的接地系统排障工具。定期对所有接地系统及接地连接进行检查并将其作为预测性维护计划的一部分，可以保证系统进行正常工作，预防间歇性电气故障等事故的发生。

无接地棒测量法

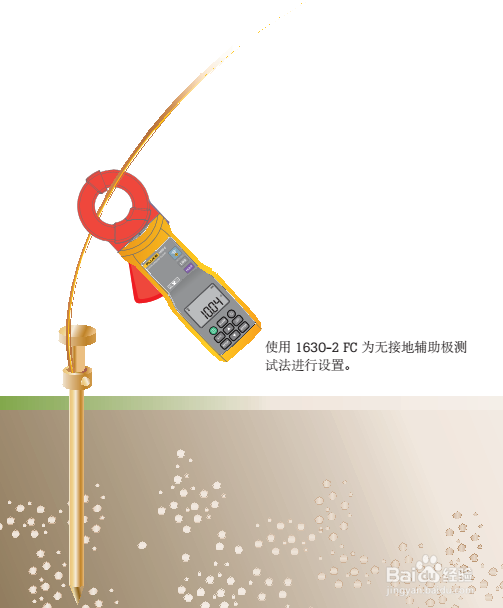

1、安全操作1.使用福禄姨捃孜粹克（FLUCK）接地电阻钳型测试仪进行测量时，用接地钳表夹住接地棒或连接电缆，不使用接地棒。2.已知电压由钳表钳口的一侧引发，而电流蕉浔恨缝由钳口的另一侧测量。3.钳表自动测定接地棒的接地回路电阻。

2、工作原理在并联/多点接地系统中，所有接地通路的净电阻相对于任意单通路（被测通路）来说都非常低。所以，全部并联回路阻抗的净电阻实际上为零。无接地棒测量法仅测量与接地系统并联的独立接地棒的电阻。

选择性测量法

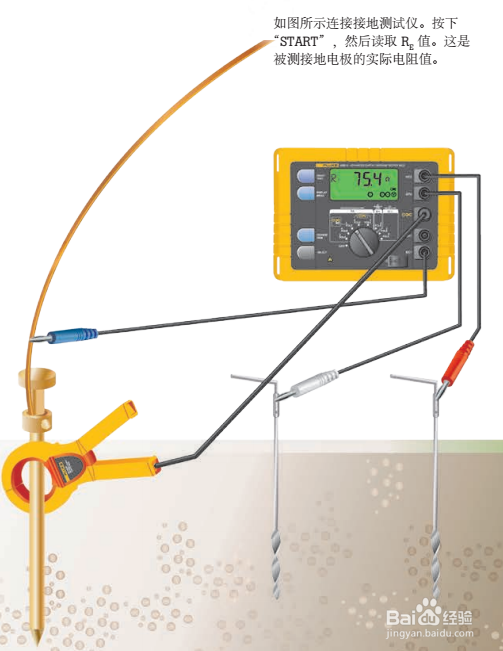

1、安全操作1.将两根接地棒沿一条直线插入土壤 - 从接地电极向外。通常 20 米（ 65 英尺）的间距即可。2.将测试仪连接至被测接地电极，用电流钳夹住接地电极，测量被测接地电极。

2、工作原理在外侧接地棒（辅助接地棒）和接地电极之间产生一个已知大小的电流，同时畲驶郜杏测量内侧接地棒和接地电极之间的电位降。使用电流钳的话，仅仅测量通过被测接地电极的电流。产生的电流也会通过其它矣喾动痞并联电阻，但是仅仅通过电流钳的电流（即通过被测接地电极的电流）参与计算电阻 (V=IR)。

3、如果需要测量接地系统的总电阻，须通过将电流钳夹住每个独立接地电极测量每个接地电极的电阻。然后通过计算即可确定接地系统的总电阻。

4、测量优势使用接地电阻钳型测试仪进行选择性测量法的优势在于无需断开接地电极至站点的连接。而是用一把特殊的电流钳夹住接地电极，这样消除了接地系统中并联电阻的影响，所以仅仅是测量被测接地电极。

接地电阻钳型测试仪的应用场所

1、通信基站 / 微波和无线电发射塔

2、变电站

3、远程交换站

4、商业 / 工业场所的雷电保护装置，等等。
