17款风神AX3 电动尾门专车专用安装流程图

1、原车尾箱效果图

2、取下尾门上的装饰板，注意先取下尾门上的螺丝

3、电源线/前按键线和拉锁传动机构连接线分别走线至方向盘底下和尾箱左后方位置，把驾驶位左侧挡板取下，门锁检测线/电源线/按键线由此走线并拆下保险盒前装饰板 （注意:走线时注意不用过力扯线,有可能会把线芯扯断）

4、在尾门上接好地线，如图 （注意：地线没接好出现以下故障现象:1、控制盒不工作，尾门开关门不正常，走走停停的）

5、把锁芯线众龊受礻束上的绿色线剪断,分别用我司的锁头驱动线(黄色)和锁头检测线（灰色）拉到黄色线的锁头端和行车电脑端,再用门锁检测线(谷笆葆回白色)夹到该线束的黄色线上 （注意：锁头线没接好会出现以下故障现象: 不剪断白色，开关尾不正常、电吸无作用）

6、用我司的尾门开关检测线(紫色)夹到尾门开关线束上的红色线上（注意：尾门检测线没接好会出现以下故障现象: 前按键和遥控没作用）

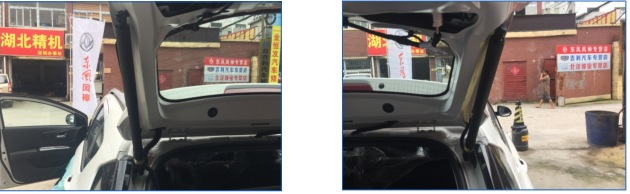

7、取下原车撑杆。把车门上的球钉取下换成我司球钉

8、装好撑杆，注意球头帽的卡簧要扣到位，注意区分左右撑杆（注意：球头帽的卡簧扣不到位会出现以下故障现象: 开关门撑杆会脱落 ）

9、在如图位置走撑杆连接线并装好硅胶塞

10、拆起尾箱的盖板，注意先取出盖板固定扣子

11、把原车锁头取下换上我司的锁头，再把电吸盒对插好连接线固定好在尾箱左侧,

12、12、在保险盒左边上方数下第一排，第一个保险位置线槽右插好我司的取电器（如图）（注意：取电器上的线要醑穿哩侬对接好控制盒电源线）（注意：取电器插错位置和插错方向会出现以下故障现象:控制盒指示灯不亮，控制盒不工作）

13、在中控下方找到白色座子、在第二排第二个位置橙色线上接上我司开门检测线

14、在如图位置用22MM打孔器打孔装上我司的后按键并插好连接线（注意：按键线没插好和插错方向会出现以下故障现象：按键不关门、按键灯不亮）

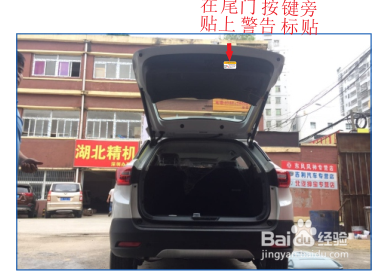

15、安装好后效果图
