cad中怎么设置不打印布局中视口的边线

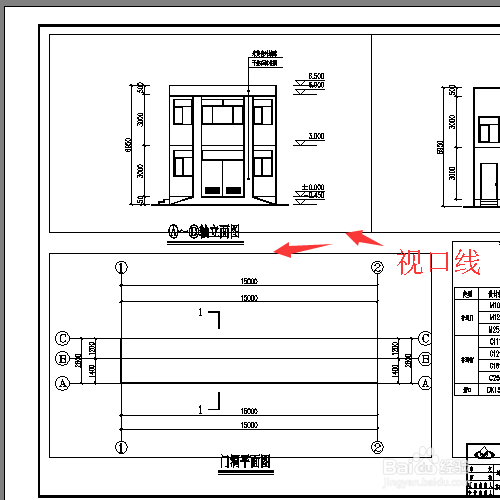

1、 我们打印预览一下可以看到，页面中的视口线很影响图纸的布局；但是我们不想要显示视口的边线，继续看下一步。<不会布局打印的小伙伴看下方经验引用>

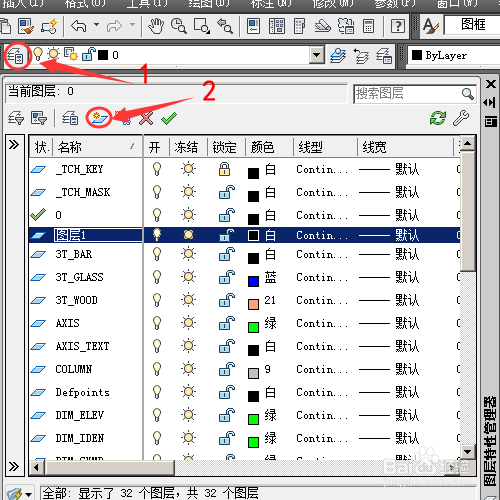

2、 退出打印预览，我们在菜单栏中找到图层按钮然后点击，在图层，在图层中点击新建图层，为了好区别我们把图层改名为视口；<不会在布局中开视口的小伙伴看下方的经验引用>

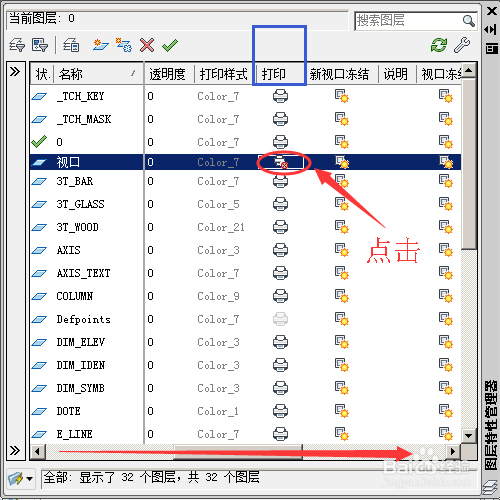

3、 然后我们拖动图层下方的工具条往右推，直到看到打印，点击视口图层对应的小打印机，当显示为图示样式时表示不会打印该图层。

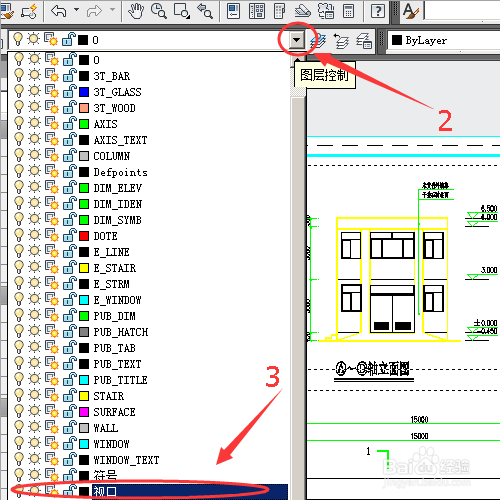

4、 我们关闭图层窗口，然后选择我们不打印视口边线的视口，然后点击图层右侧的小三角（图层控制）在下拉的图层中找到视口然后点击。

5、 这样就把我们布局中视口放到视口图层中了；由于我们的视口图层设置的是不打印，所有视口线是不会打印的，我们可以在选中视口后看到显示的图层为视口。

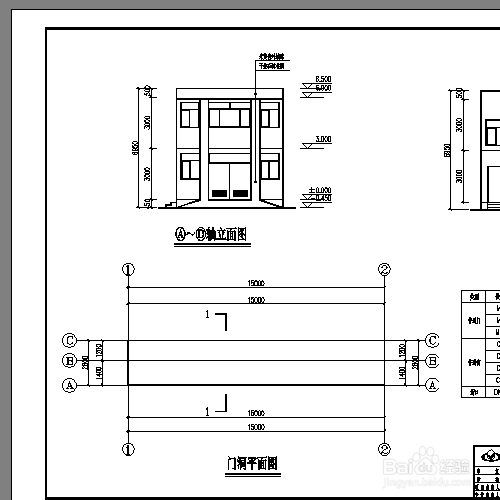

6、 下面我门来看下打印预览的效果图；到此就设置完了，我们可以对图纸进行打印个导出了。<想要把彩色图纸打印成黑白的话看下方经验引用><想要批量导出PDF格式的小伙伴看下方经杼鲴奶袒验引用>
