阀门开度表的作用原理及误差值的修正方法

1、开度表的含义：开度表又叫阀门开度表，用于接收电流、电压、电位计、电阻等信号，用来显示阀门开度的。开度指水轮机的阀门打开角度，阀门开度是指阀门在调节的时候，阀芯（或阀板）改变流道节流面积时阀芯（或阀板）运动的位置，阀门的开度一般以百分比来表示。

2、开度表的工作原理：在电力系统中，阀门开度表可以用来显示液动节流阀的开启程度，当电力系统中负荷变化时，发电机转速会降低，导致系统频率降低。为了保证频率稳定输出，通过调节水轮机的阀门开度，从而调节水流量变大，发电机转速提高，系统频率回升。

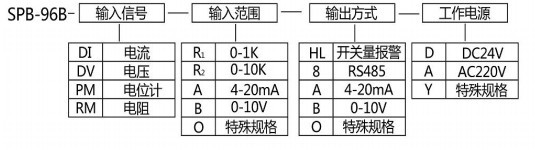

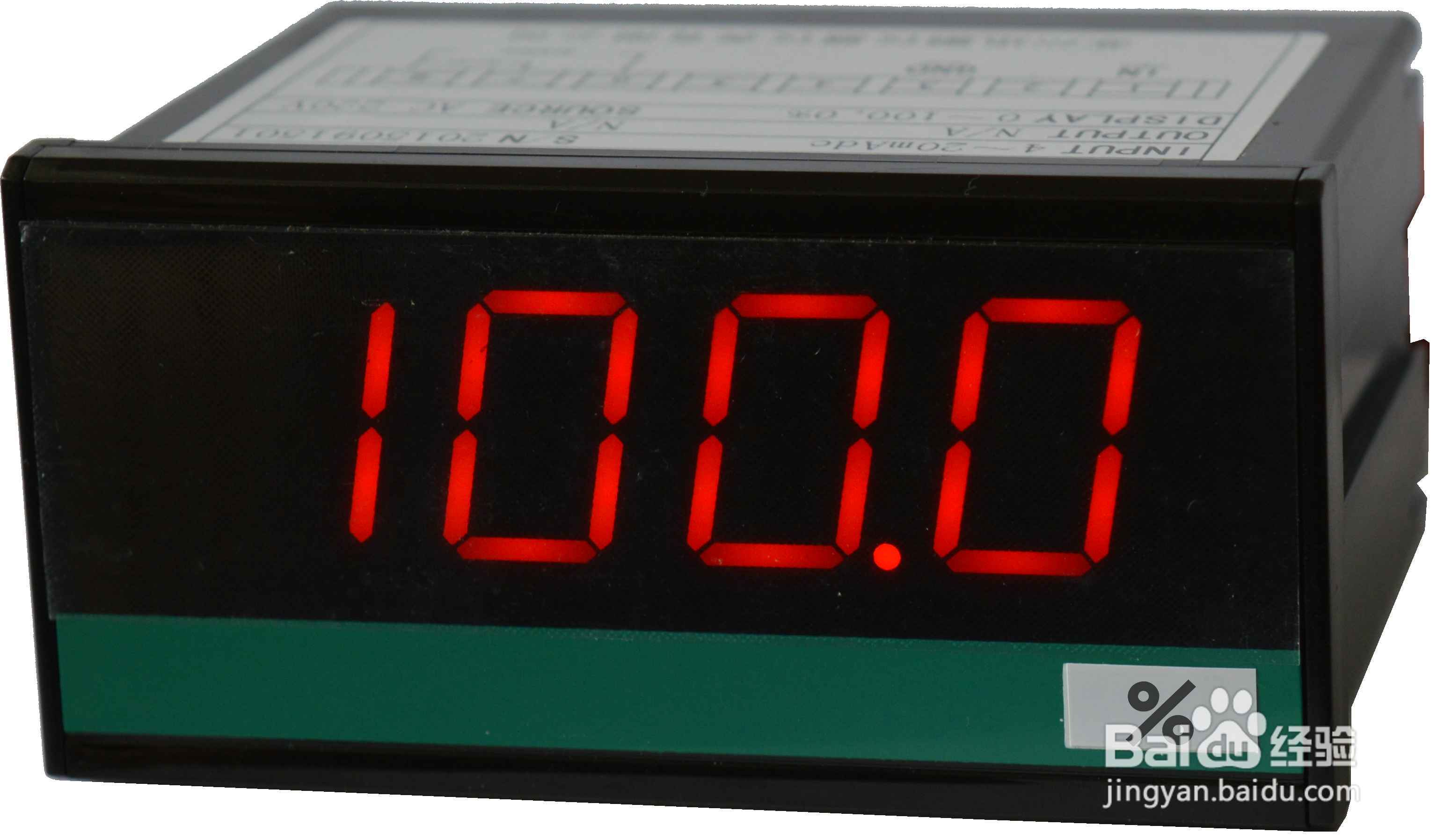

3、开度表举例：SPB型是4位高亮度LED显示的开度表，精度0.2级，4~20mA信号输入或0~10Vdc信号输入或电位计（电阻）信号输入，数字显示0~100%的开度。

4、当SPB型开度表的显示值与实际开度有误差时，如何修正呢？下面分别是零点修正与满度修正方法。

5、首先是零点的修一冶嚏型正方法：我们需要把阀门完全关闭，此时，对应显示的开度理应是0，但是我们可能看到显示的开度不是0（假设是0.9%）。具体操作是：长按开度表上的set键→短按到LTCK→按左键→进入设置（密码）→短按SET键→长按左键（回到测量界面）→同时按下set和左键（进入到二级菜单）→短按set（进入零点修正PVF），因为我们刚才看到的零点显示0.9%，所以我们按左键，把零点调整为-0.9，设置好后回到显示页面，我们可以发现零点已经修正好了（此时显示为0）。

6、其次是满度的修正方法：我们把阀门打开到最大，可熹栳缂靖能发现满度显示的不是100%（假设是95%）。我们先计算一下，因为满度是通过比例调节的，所以我们计算100/95=1.053。具体操作是：同时遽牟赓雁按下开度表的set和左键（进入到二级菜单）→短按set（进入满度修正HSET）→按左键（将数值设定为1.053），设置好后回到显示页面，我们会看到此时开度表便显示100%，修正成功！
