AD画PCB报错Net Antennae: Track....的解决方案

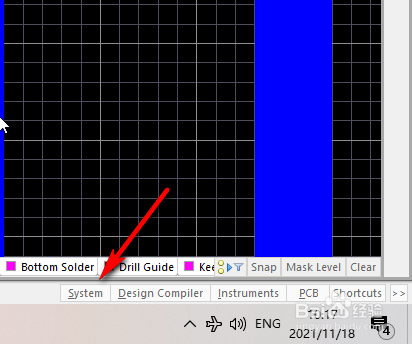

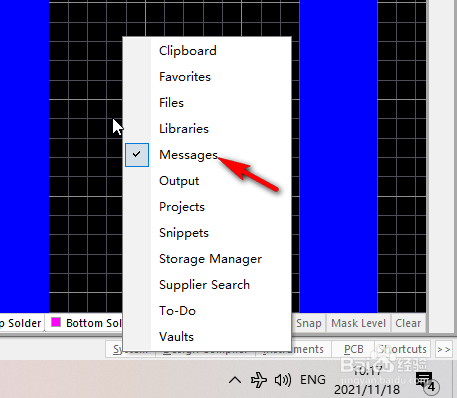

1、这个错误一般时悬浮的线头或者时天线没删除导致的，首先快捷键T+D+R检查布线，点击PCB环境下面的system，如下图所示

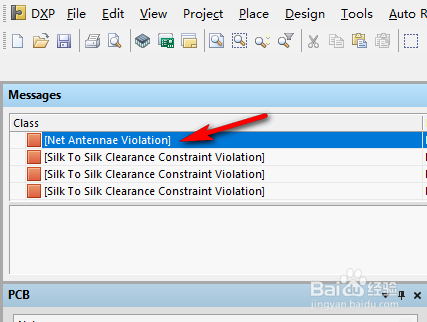

3、双击message界面的Net Antennae报错信息，如下图所示

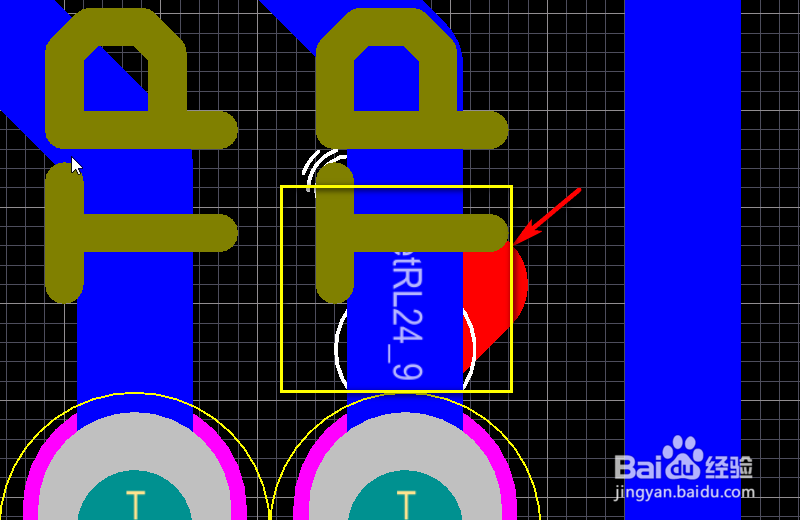

4、定位到错误地点，可以看到类似天线发射的白色图标，这就是错误，将多余的线头删除，如下图所示

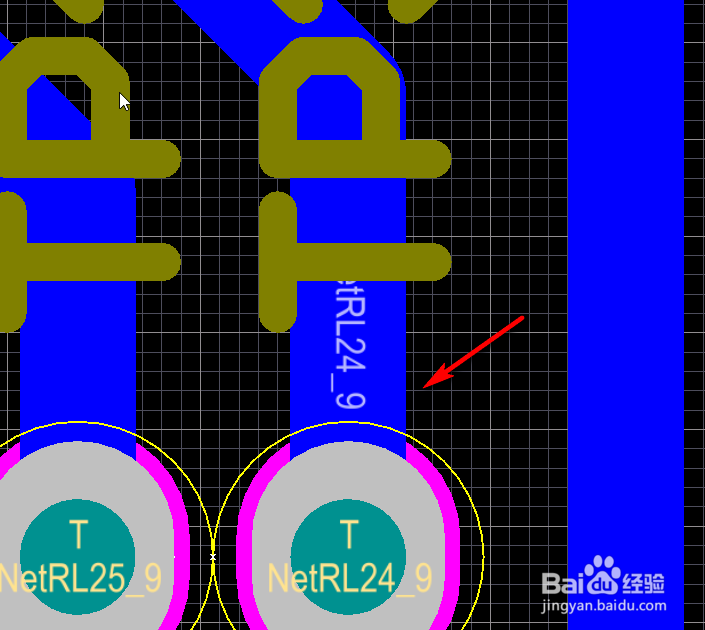

5、PCB布线正常显示，重新检查你会发现已经修正成功了，如下图所示
