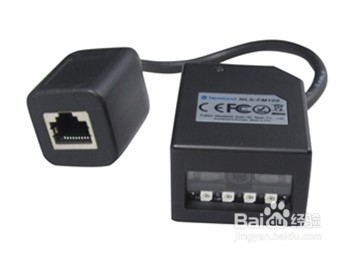

新大陆NLS-FM100一维扫描模组

新大陆NLS-FM100一维扫描模组

品牌：新大陆Newland

类型：嵌入式一维扫描模组

型号：NLS-FM100（CE认证  FCC认证）

外观：扫描模组体积（长×宽×高）：60.0×50.0×26.0 mm

      重量：70g

新大陆NLS-FM100一维扫描模组的概述：

       新大陆NLS-FM100高性能嵌入式CCD一维扫描模组专为客户提供的OEM产品应用，它可方便嵌入各种设备作为条码的识读组件应用，如展示亭，检票机、自动售卖机等。

新大陆NLS-FM100一维扫描模组的特征：

（1）高集成度：新大陆NLS-FM100扫描模组设计精巧，集成程度高，方便安装，应用灵活。且FM100具有IP54工业等级的防尘防水功能。

（2）技术性能：新大陆NLS-FM100扫描模组，采用自主的核心技术uIMG 。完全由本公司独立设计制造。uIMG包含光学系统、光电耦合系统、图形数字化、编解码、图形处理、嵌入式系统等一系列综合性技术。可识读常见国际标准一维条码，识读性能达到国际先进水平。可通过本公司所提供的应用配套，识读用户自定义的各种条码。

新大陆NLS-FM100一维扫描模组的规格参数：

识读模式：CMOS

分辨率：752 * 480

接口：RS232 / USB 1.1

识读码制

2D：PDF417, QR Code (Model 1/2), DataMatrix (ECC200, ECC000, 050, 080, 100,140), Aztec, Maxicode, LP Code, Chinese-Sensible Code,  等

1D：Code128, EAN-13, EAN-8, Code39, UPC-A, UPC-E, Codabar, Interleaved 2 of 5, ISBN/ISSN, Code 93, 等

条码灵敏度：倾斜：45°；旋转：360°；偏转：45°

识读精度：≥ 3mil

光源：LED(617.5 nm – 633.5 nm)

光源强度：320 LUX (130 mm )

识读景深：35mm ~ 210 mm

打印对比度：≥ 25%

环境光照度：0 ~ 100,000 LUX

机械/电气化特性

功率：1.75W

电压：DC 5 V

电流

最大电流：420 mA

工作电流：260 mA

空闲电流：1 mA

环境

工作温度：-5℃ - +45℃

储存温度：-40℃ - +60℃

相对湿度：5% - 95%（无凝结）

认证：FCC Part15 Class B, CE EMC Class B

配件列表

RS232数据线：用于连接FM420和信息接收主机，带适配器接口。

USB数据线：用于连接FM420和信息接收主机。

电源适配器 ADP50：5V电源适配器，配合数据线（型号：CBL-FM420R）给FM420供电。其输出为: DC5V, 0.5A; 输入为: AC100~240V, 50~60HZ.
