如何让KEIL和PROTEUS联调连接

1、PROTEUS安装好后，默认不会在桌面上产生快捷方式。先打开开始菜单，依次点击“程序、Proteus 7 Professional、ISIS 7 Professional”打开PROTEUS

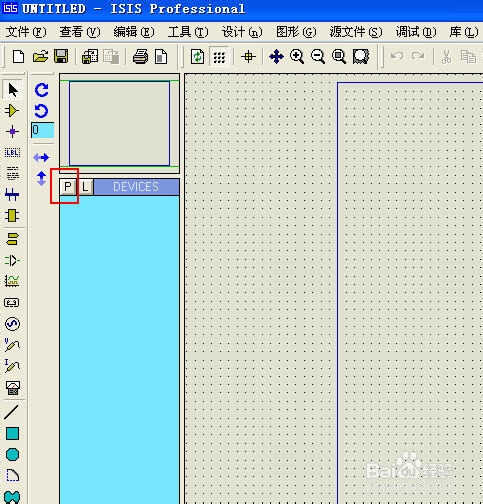

2、单击图中的P，添加单片机等元件

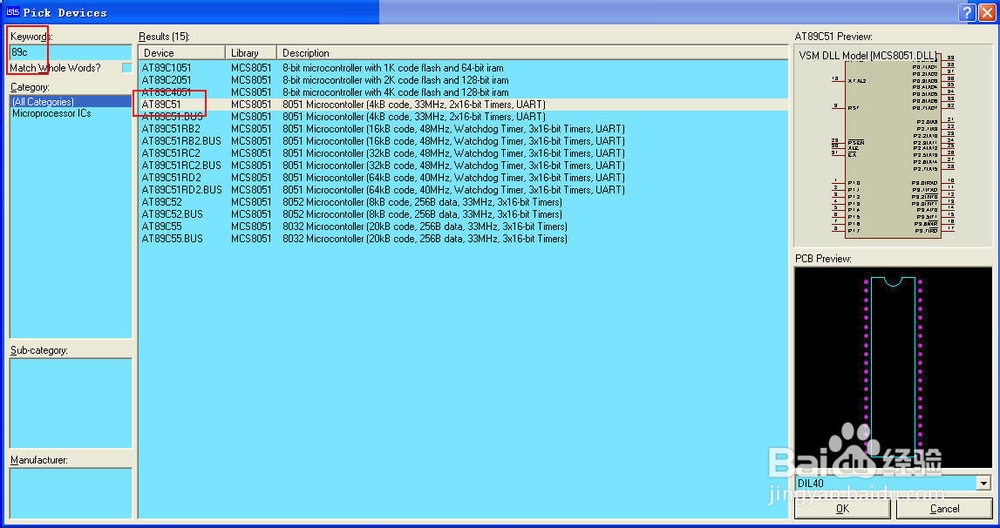

3、像下图一样用关键字搜索，89C51，再加几个LED，因为是仿真就不用加限流电阻和晶振复位的元件了

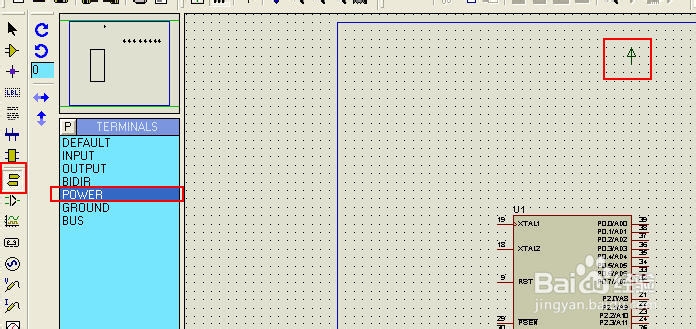

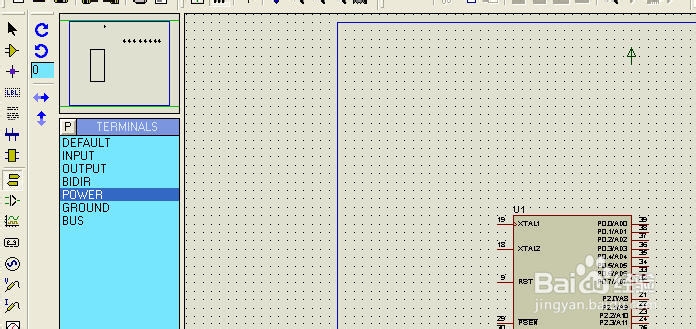

4、把元件排列放好，再放一个电源

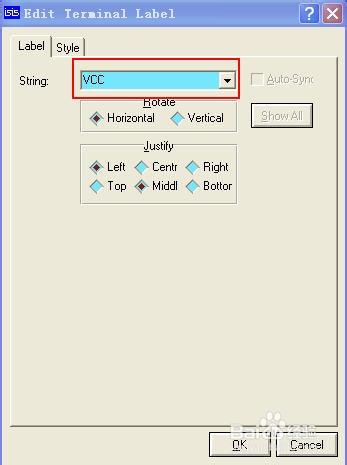

5、在电源上按右键设置成VCC

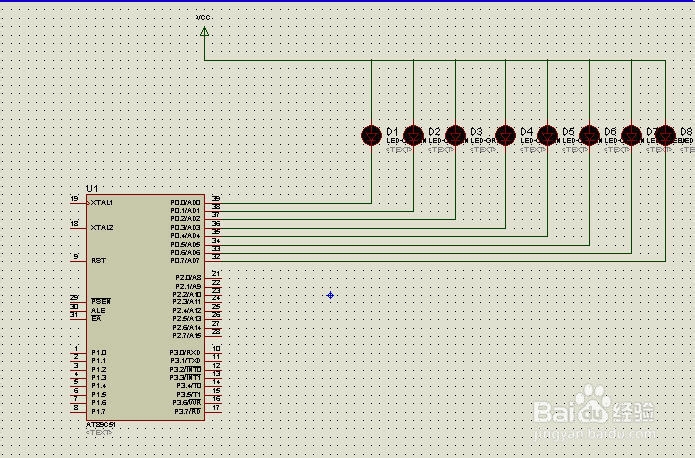

6、连好导线，只要把鼠标放在管脚上就会自动变成连线图标，十分方便

7、这几步比较关键，是让单片机装载HEX文件的步骤，大家仔细看。

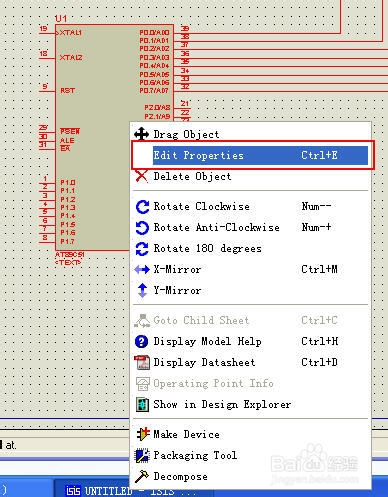

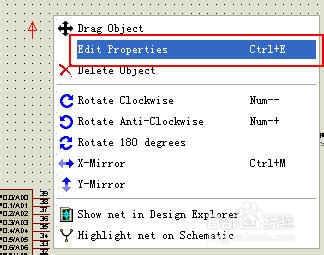

右键点击单片机，在菜单中选择“EDIT PROPERTIES”

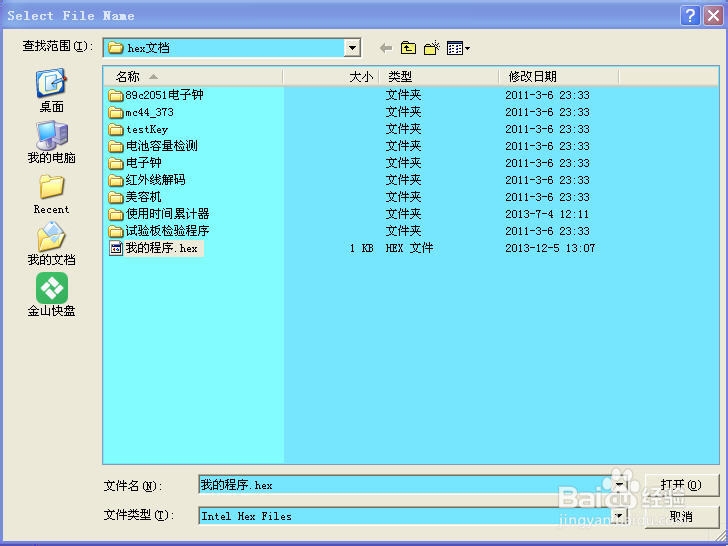

8、点选图中红框，然后选中要装载的HEX文件（HEX文件在C编译器中产生，不在本文讨论范围），点确定

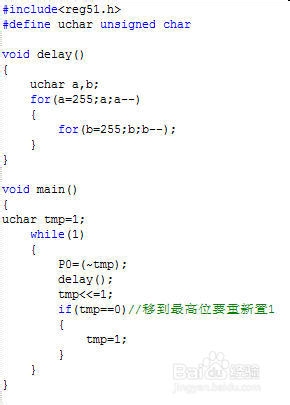

9、在编译器KEIL中写一段流水灯程序，然后编译成HEX文件

比如：

#include<reg51.h>

#define uchar unsigned char

void delay()

{

uchar a,b;

for(a=255;a;a--)

{

for(b=255;b;b--);

}

}

void main()

{

uchar tmp=1;

while(1)

{

P0=(~tmp);

delay();

tmp<<=1;

if(tmp==0)//移到最高位要重新置1

{

tmp=1;

}

}

}

10、点左下角的三角形开始按钮，可以看到仿真结果，灯在流动
