几何非线性分析——圆板受压案例（5）

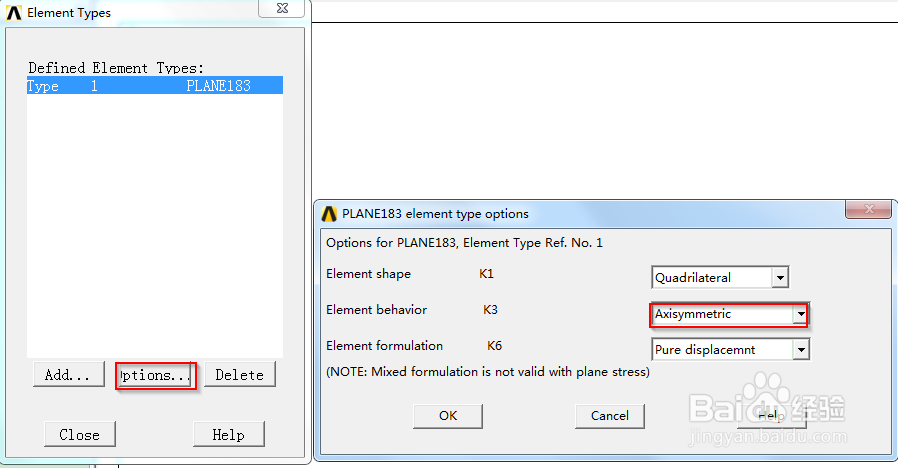

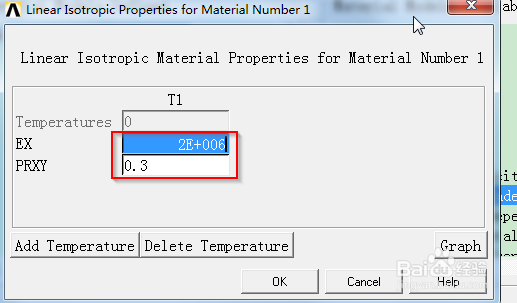

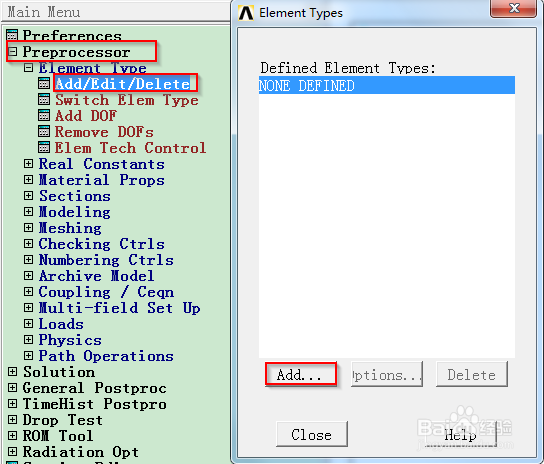

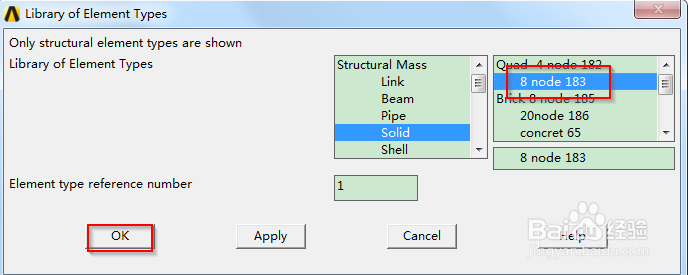

1、1）本题理论解：  线性解  wC/h =-2.084cm,非线性解  wC/h =-1.229cm,接下来本例将利用数值分析软件与理论解进行对比验证。定义单元类型plane183，选择材料属性,点击Element Type>add>plane183单元，选择option，选择轴对称属性，并定义材料属性：

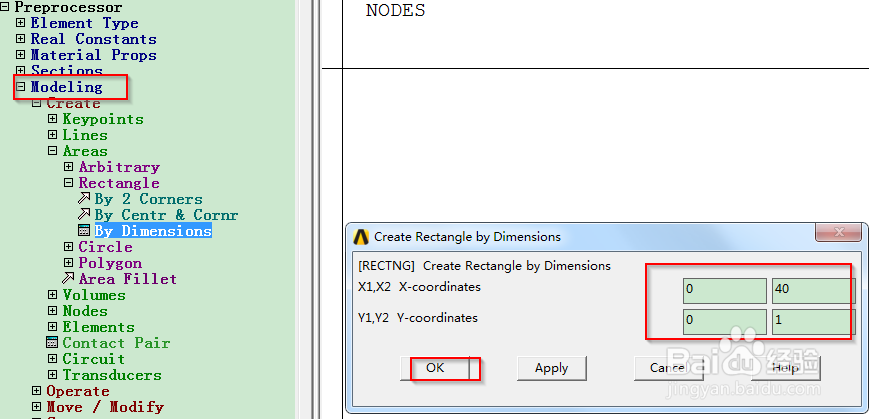

2、2）建立几何模型，长40，高1cm的矩形，点击Modeling>create>Areas>Rectangle>By Dimensions:>Ok:

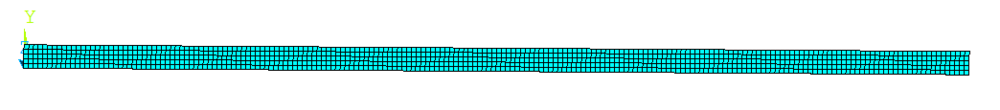

3、3）点击Meshing>MeshTool>Areas>set,将每个边的长度设定为0.2cm,然后点击Mesh，得到网格如下：

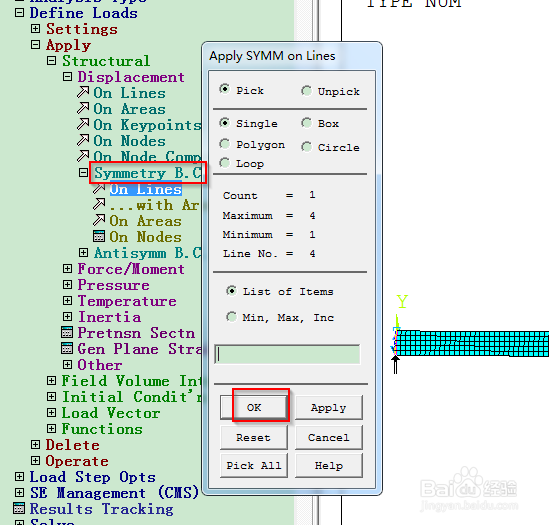

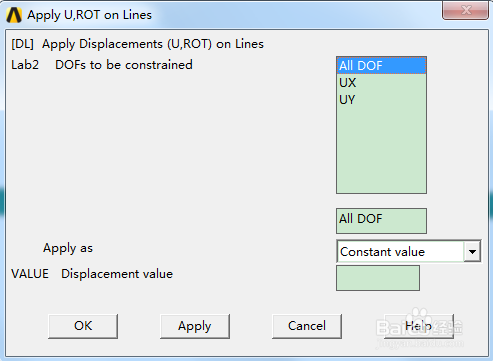

4、4）施加荷载和约束如下，点击Solution>Define Loads>Apply>Structural>Displacement>On line>OK,施加约束如下，点击Symmetry B.C.>On Lines：

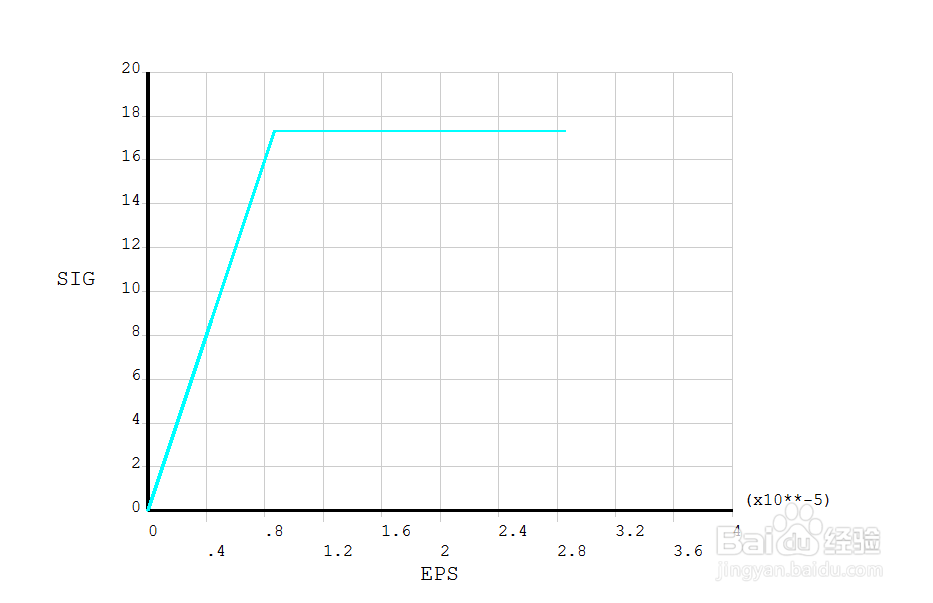

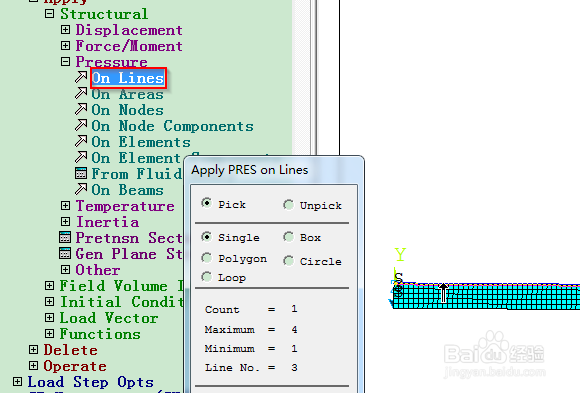

5、5）施加荷载，点击Pressure>On Lines>施加10个单位的压力,增加本构关系，定义材料的屈服强度，点击Meterial Modles>定义非线性、各向同性强化的双线性本构关系：

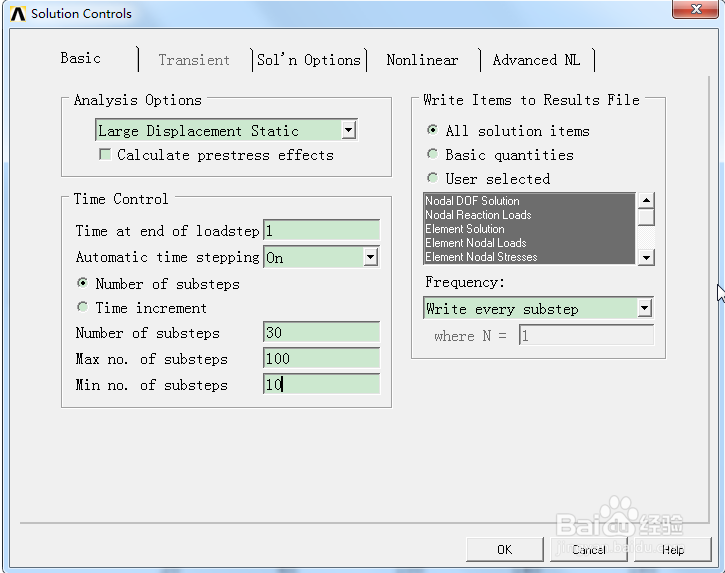

6、6）定义求解设置点击Solution>Analysis Type>Sol's Controls,定义求解如下，输入“solve”进行求解：
