超声波换能器，超音波增幅器参数

简介

超声波换能器的功能是将输入的电功率转换成机械功率（即超声波）再传稣匚邸腼递出去，而自身消耗很少的一部分功率。

超声波换能器，要解决的技术问题是设计一种作用距离大、频带宽的超声波换能器。

换能器由外壳、匹配层、压电陶瓷圆盘换能器、背衬、引出电缆和Cymbal阵列接收器组成。

压电陶瓷圆盘换能器采用厚度方向极化的PZT-5压电材料制成，Cymbal阵列接收器由8～16只Cymbal换能器、两个金属圆环和橡胶垫圈组成。宏大超声波技术作用距离大于35m，频带宽度达到10kHz，能检测高速移动的远距离目标。

换能器结构

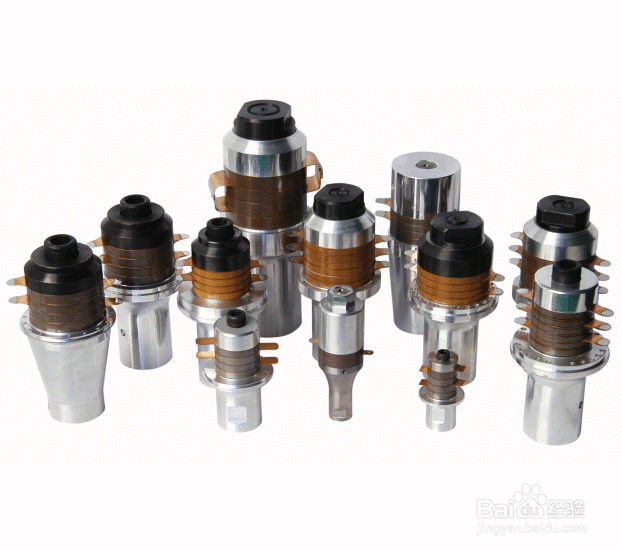

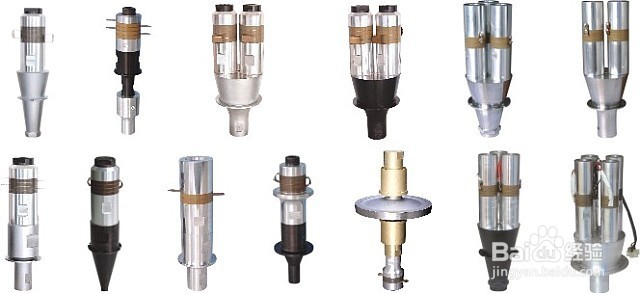

超声波换能器，包括外壳(1)、匹配层即声窗(2)、压电陶瓷圆盘换能器(3)、背衬(4)、引出电缆(5)，其特征在于它还包括Cymbal阵列接收器，它由引出电缆(6)、8～16只Cymbal换能器(7)、金属圆环(8)、(9)和橡胶垫圈(10) 组成；Cymbal阵列接收器位于圆盘式压电换能器3之上；压电陶瓷圆盘换能器用作基本的超声波换能器，由它发射和接收超声波信号；Cymbal阵列接收器位于圆盘式压电换能器之上，作为超声波接收器，用于接收圆盘换能器频带之外的多普勒回波信号。

主要适用与超声波塑料焊接机、超声波金属焊接机，超声波清洗机

应用

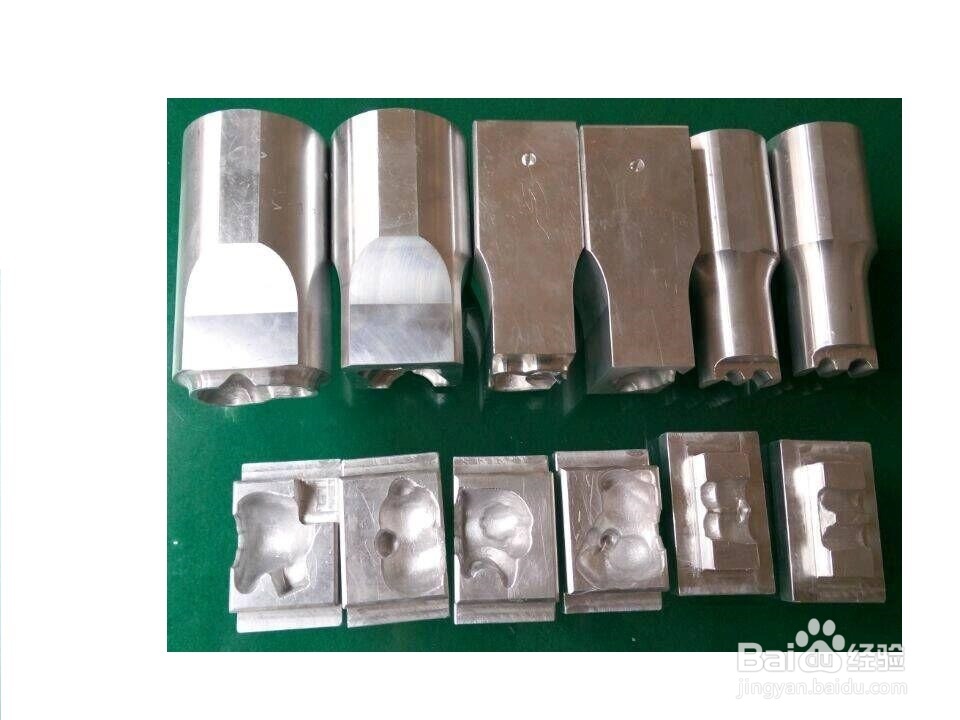

超声波焊接有超声波金属焊接和超声波塑料焊接两大类。其中超声波塑料焊接技术已获得较为普遍的应用。它是利用换能器产生的超声振动, 通过上焊件把超声振动能量传送到焊区。由于焊区即两焊件交界处声阻大, 所以会产生局部高温使塑料熔化, 在接触压力的作用下完成焊接工作。超声塑料焊接可方便焊接其他焊接法无法焊接的部位。另外, 还节约了塑料制品昂贵的模具费, 缩短了加工时间, 提高了生产效率, 有经济、快速和可靠等特点。
