SOLIDWORKS专辑

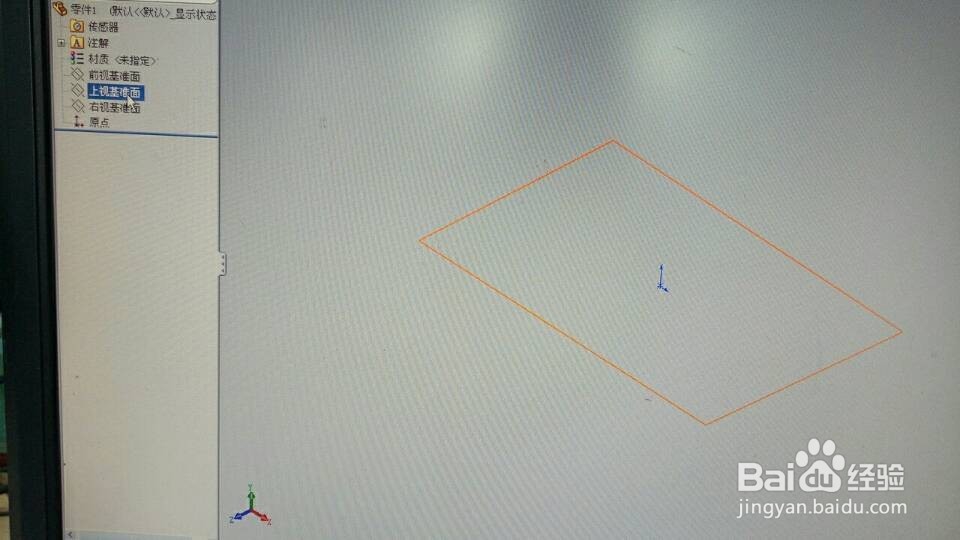

1、选择上基准面

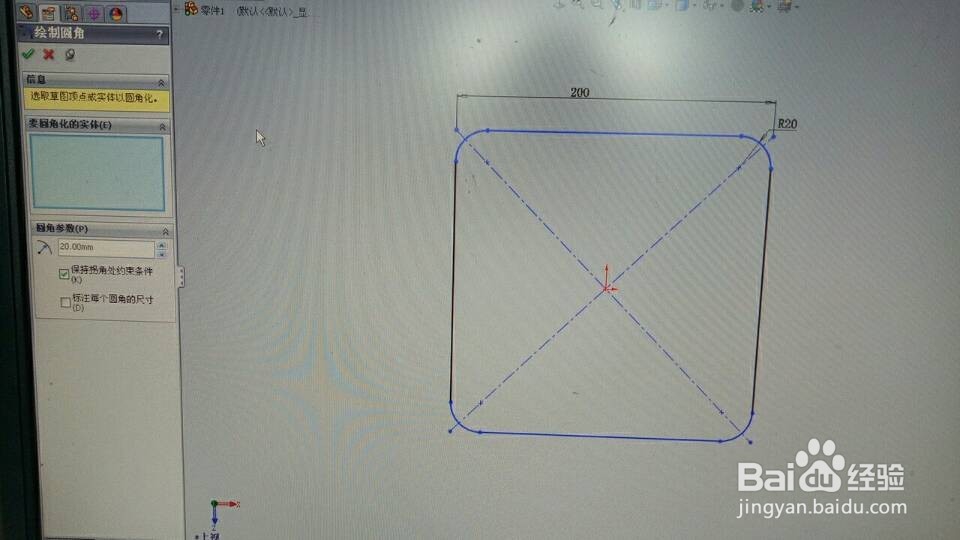

2、绘制草图

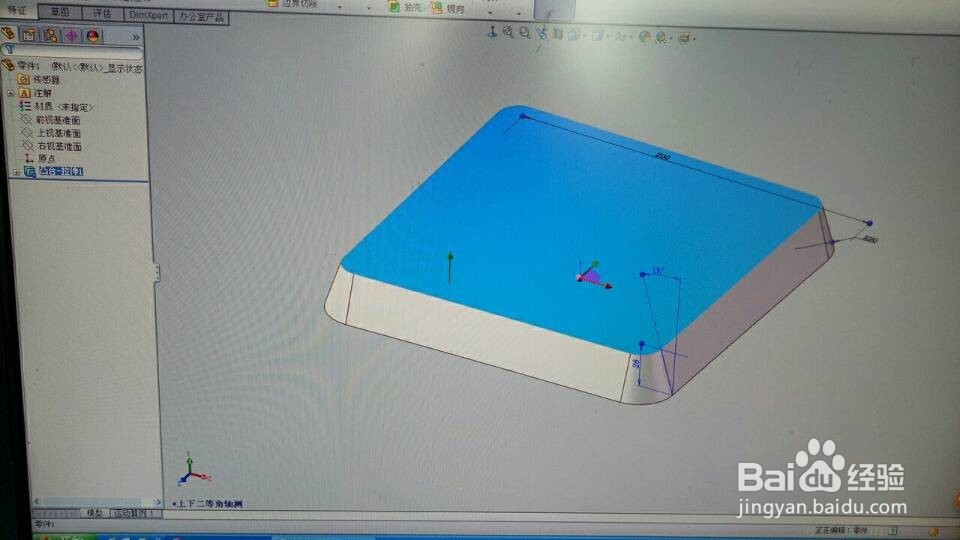

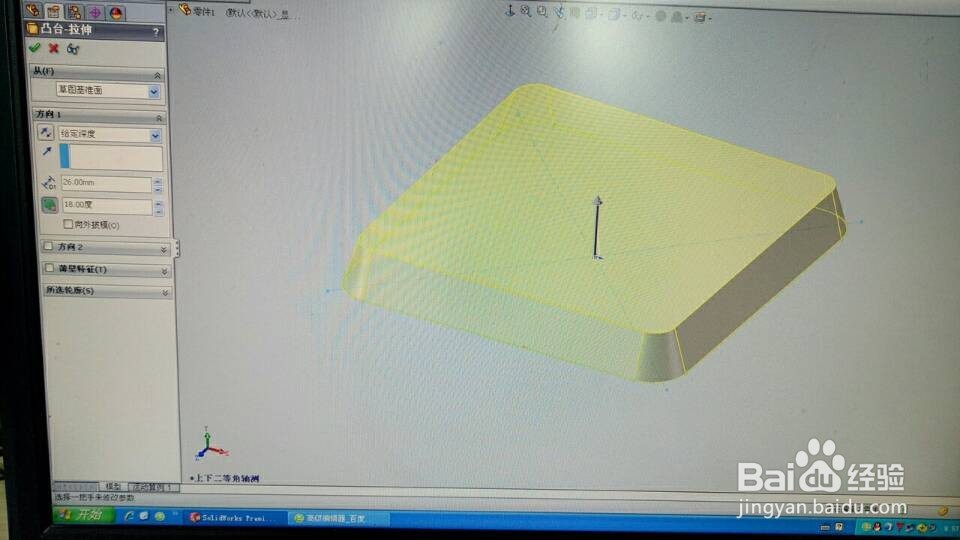

3、退出草图，编辑拉伸凸台，点击“给定深度”，深度输入“26”，点击“拔模”，拔模角度输入“18”，点击确定。

4、选取基体上表面。

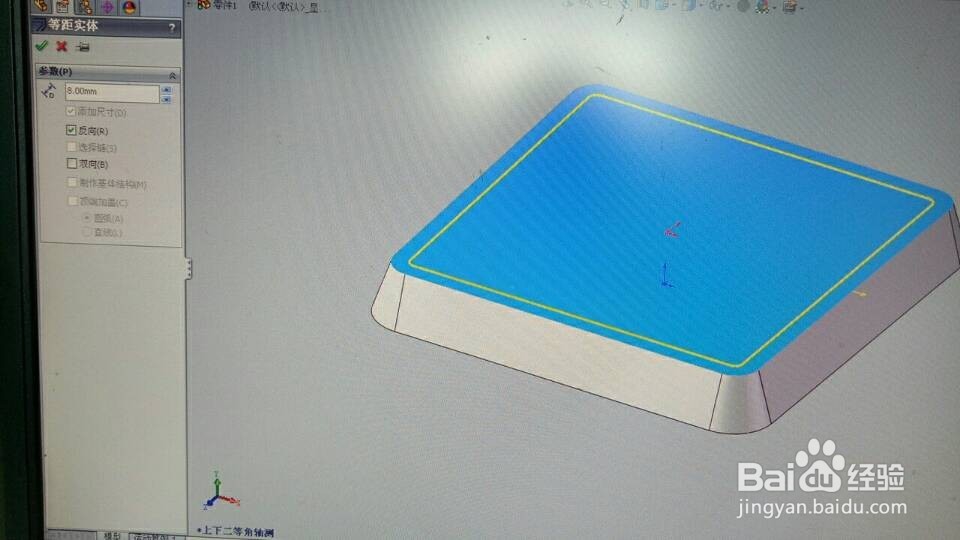

5、进行草图绘制，点击等距实体，等距距离输入“8”，点反向，点确定。

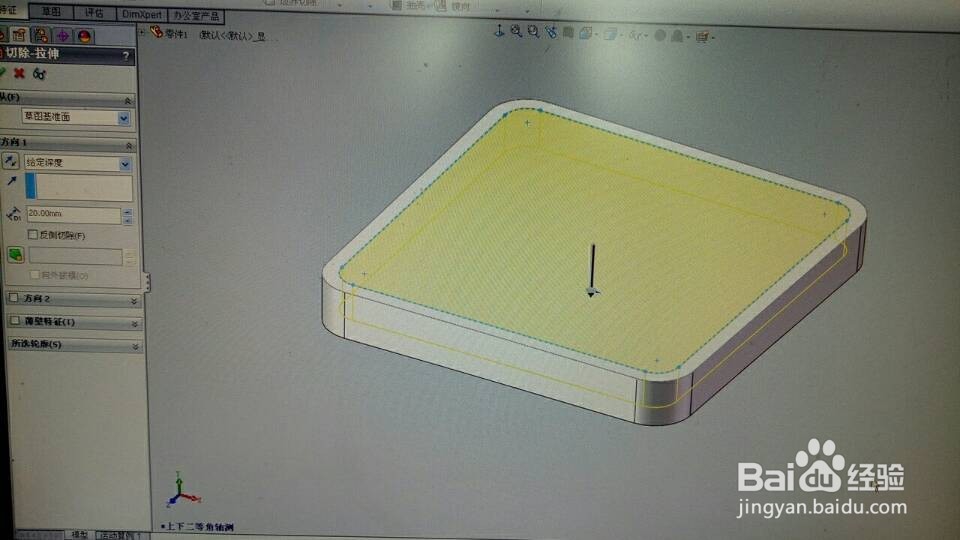

6、点击上表面等距线，点“切除拉伸”，进行编辑，点击“给定深度”，深度输入“20”，点击确定。

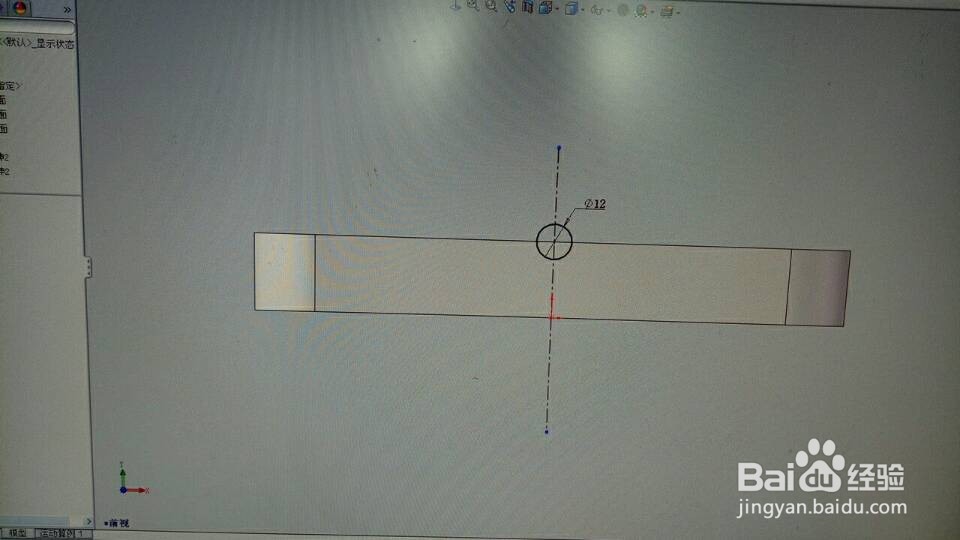

7、选取前视基准面，进行草图绘制。

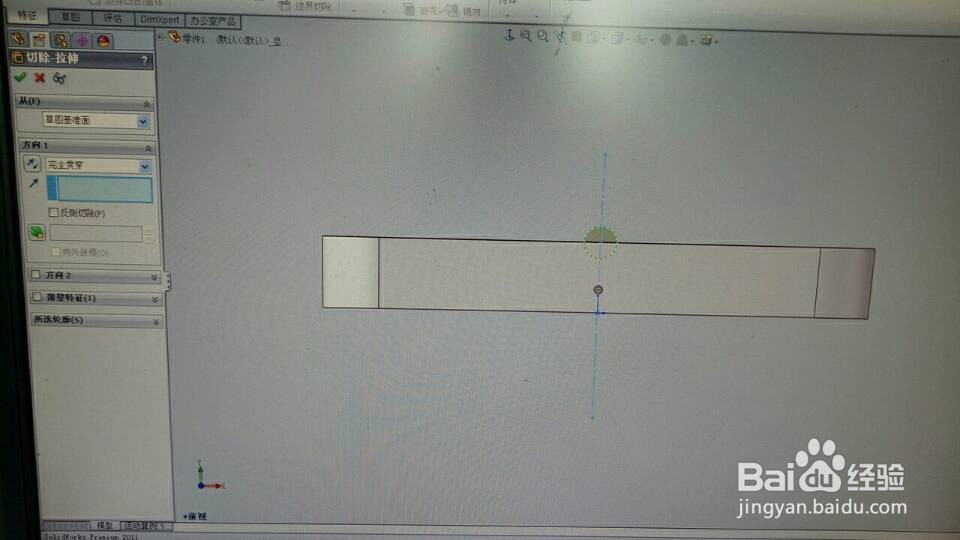

8、点击拉伸切除，点完全贯穿，点确定。

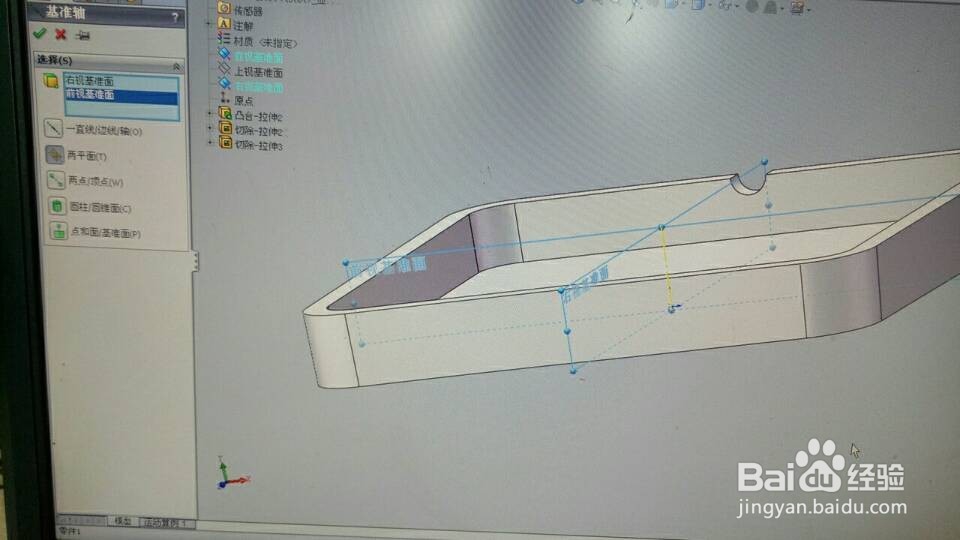

9、点基准轴，选择两平面，选取右基准面和前基准面。

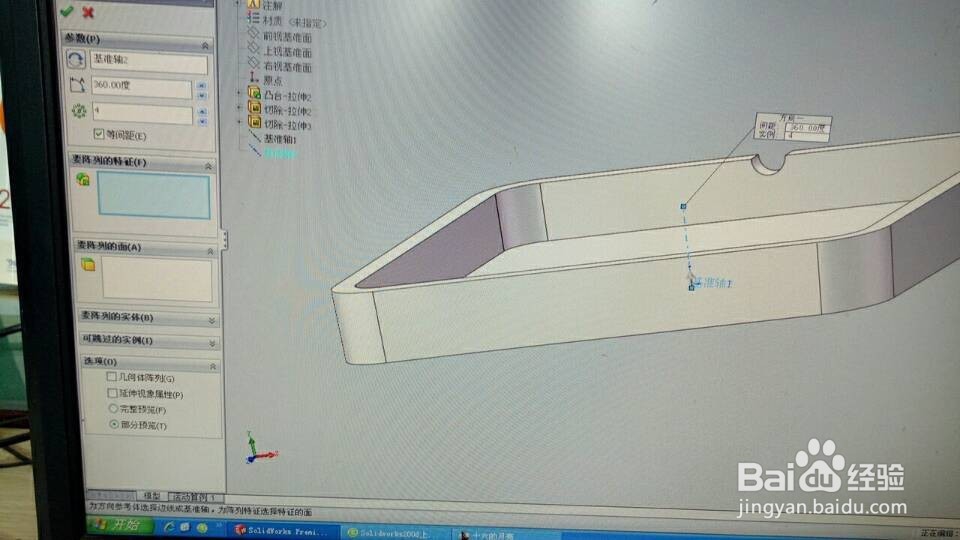

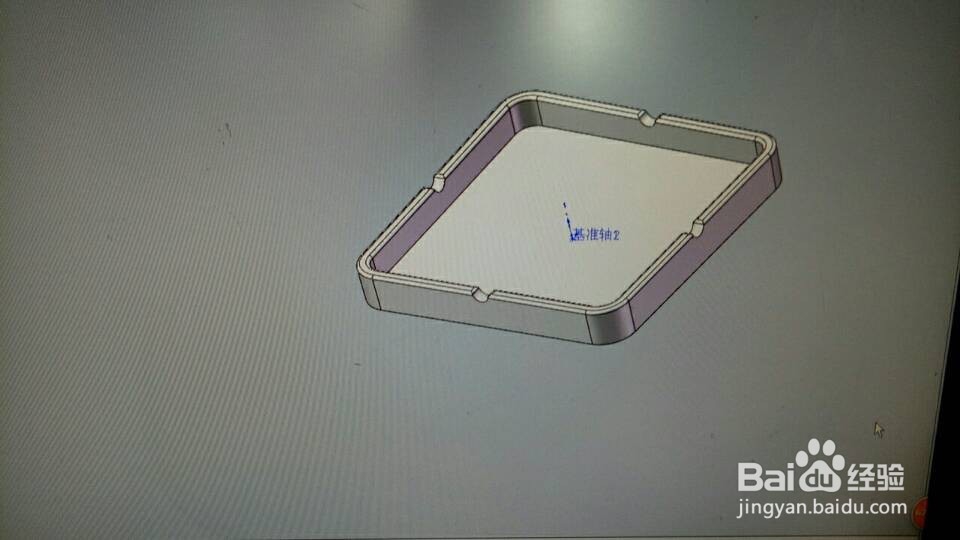

10、点圆周陈列，选取基准轴，总角度输入360度，实例数输入4，勾选等间距，陈列特征选拉伸切除，点确定。

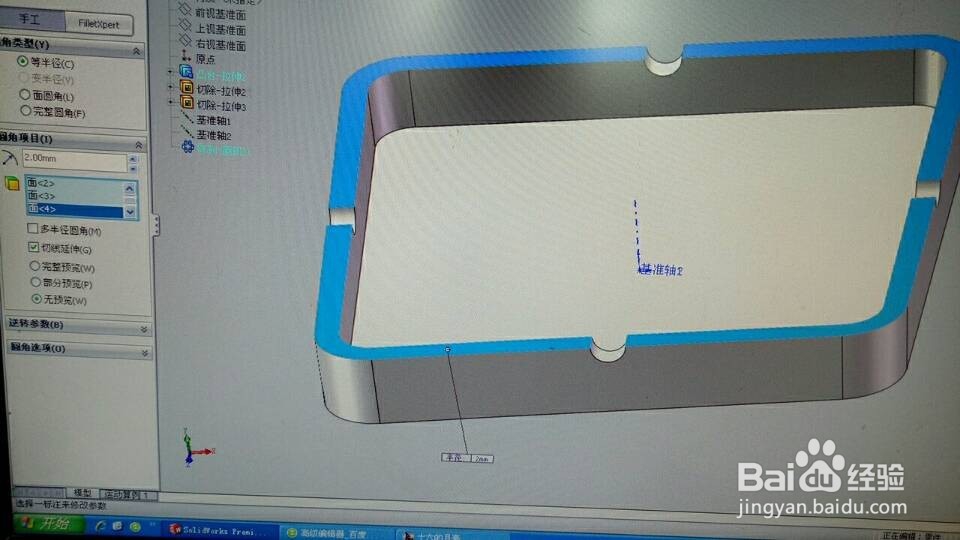

11、点圆角，选取预设圆角的面，在半径里输入“2”，勾选等半径，点确定。

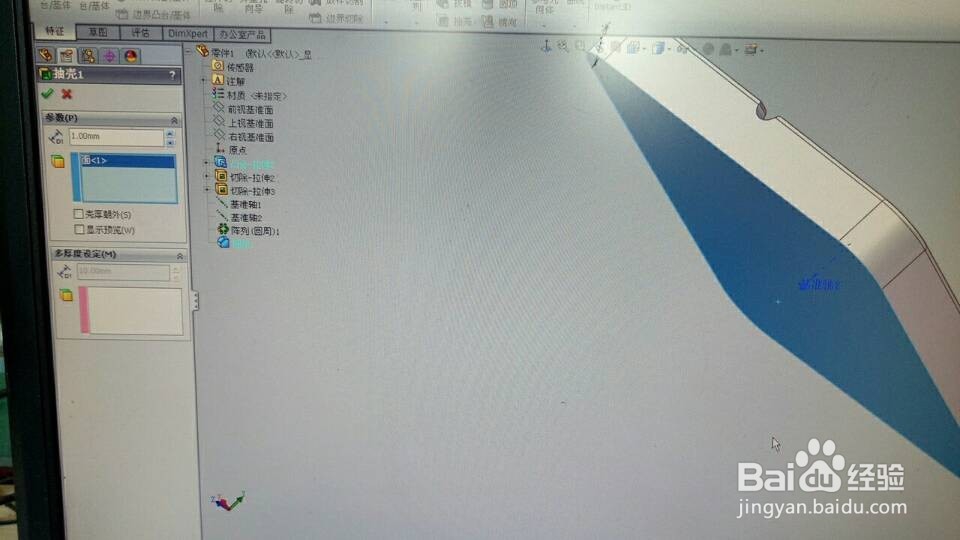

12、点抽壳，厚度输入“1”，移出在面选取底面，点确定。

13、效果图
