了解HTHL-200P高精度回路电阻测试仪

1、HTHL-200P高精度回路电阻测试仪的性能特点

(1)大电流：采用最新开关电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果。

(2)高稳定性：在严重干扰条件下，液晶屏最后一位数据能稳定在±1个字范围内，读数稳定，重复性好。

(3)高精度：采用双路高速16位Σ－ΔAD采样，最新数字信号处理技术，最高分辨力达到0.01μΩ，是目前国内唯一能达到0.01μΩ分辨力且十分稳定的接触电阻测试仪，性能超过了进口大电流微欧计。

(4)智能化：使用进口高性能CPU，测量时系统根据信号大小自动切换量程，确保了该产品的测试准确度。过温保护电路能够在仪器超过设定温度时自动停止输出电流，确保仪器的安全使用。

(5)高品质：关键部件全部采用进口元件，通过巧妙设计的温度补偿电路有效的消除环境温度对测量结果的影响，军品接插件的使用增强了抗振性能。

(6)功能强大：电流可在50A，100A，150A，200A中自由选择，测试时间可在5s~599s内任意设定，克服了其他同类仪器无法设定测量时间或连续工作时间过短的缺陷，远远超过了其他同类仪器的性能。

(7)人机界面友好：通过旋转鼠标输入数据，方便快捷，可以自主设置仪器日期、时间，实时保存测量数据，即时打印测量结果。

(8)多种通信方式：能够通过RS232串口(9针)或USB数据线与计算机通信，将测量数据上传至计算机，供试验人员进一步分析处理。

(9)使用方便：体积小、重量轻，便于携带。

2、HTHL-200P高精度回路电阻测试仪的技术指标

1、测量范围：0～2999.9μΩ

2、分辨力：0~99.99，0.01μΩ；

100.0~2999.9，0.1μΩ

3、测试电流：DC50A、100A、150A、200A四档固定输出

4、测量精度：±(0.5%rd+2d)

5、连续工作时间：5s~599s

6、显示方式：大屏幕中文液晶显示

7、通信方式：USB或RS232串口

8、工作电源：AC220V±10%50Hz

9、整机功率：1200W

10、最大存储记录：200条

11、工作环境：温度－10℃～40℃湿度≤80%RH

12、体积：380×300×260mm3

13、重量：8kg

3、HTHL-200P高精度回路电阻测试仪的工作原理

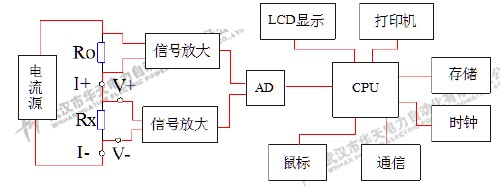

仪器采用电流电压法测试原理，也称四线法测试技术，原理方框图见下图。

电流源输出恒定电流流过标准电阻R0和待测电阻Rx。采样标准电阻R0上的电压信号U0，经滤波放大处理后送入AD转换为数字量，进而计算出电流值I，见公式（1）。同样，采样待测电阻Rx上的电压信号Ux，经滤波、多级放大处理后送入AD转换为数字量，通过公式（2）计算出电阻值Rx。
