UG10.0练习三维建模六百五十六

1、如下图所示，

打开UG10.0软件，新建一空白的模型文件，

另存为：UG10.0练习三维建模六百五十六

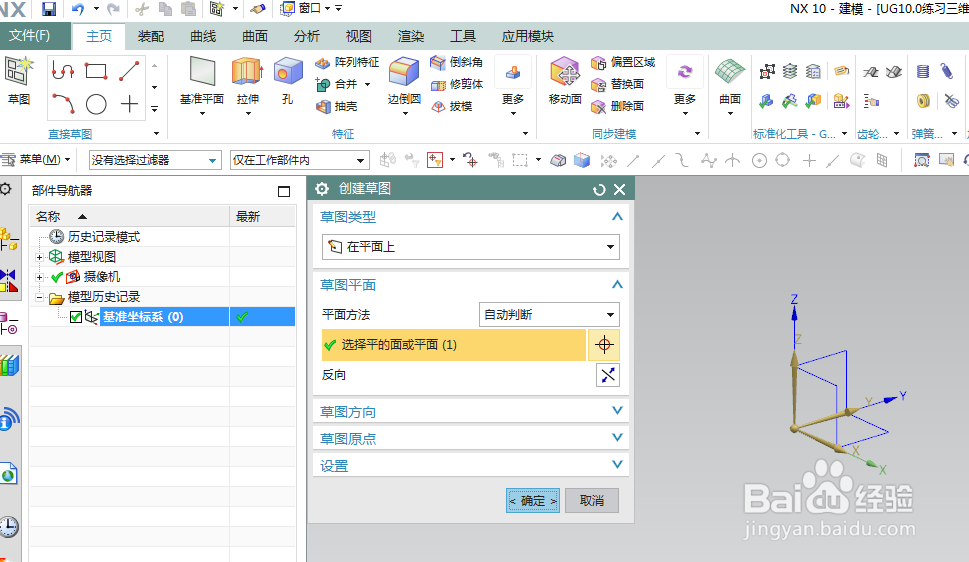

2、如下图所示，

点击工具栏中 的草图命令，

选择XY平面，

点击“创建草图”对话框中的确定。

3、如下图所示，

激活轮廓命令，画一竖和一个U形轮廓，

添加几何约束，圆心在横轴上，竖线与纵轴重合，

双击修改尺寸：上边线长10，圆弧半径R5，竖直线段长12，

点击完成，退出草图。

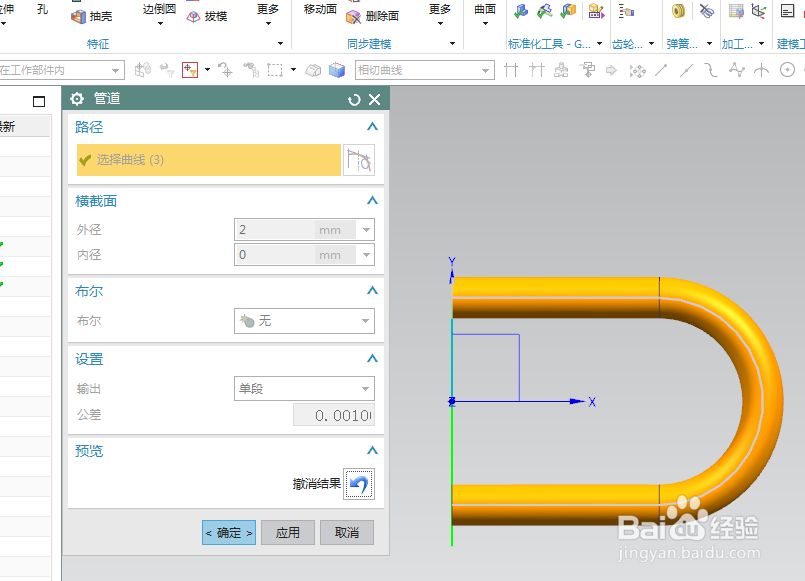

4、如下图示，

执行【菜单——插入——扫掠——管道】，

选择U形曲线，设置外径2，内径0，点击预览，

看着效果，点击应用。

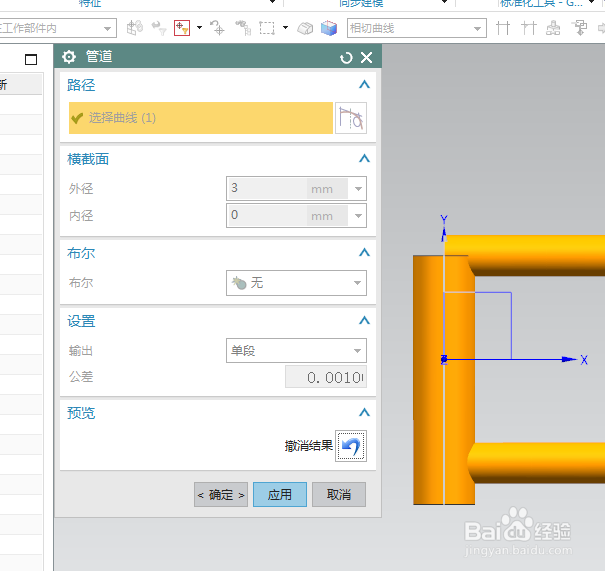

5、如下图所示，

路径选择竖直线段，

修改外径为3，

点击预览，看着还可以，就点击确定。

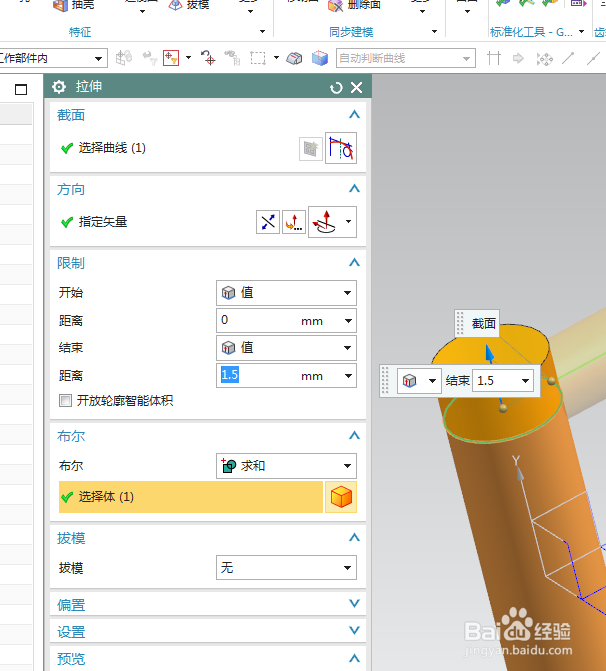

6、如下图所示，

点击工具栏中的拉伸命令，

截面选择实体的圆形边线，

设置限制：0开始，1.5结束，

布尔求和，点击确定。

7、如下图所示，

隐藏基准坐标系，显示设置为着色，

————

至此，

这个三维实体就建模完成，

本次练习结束。
