PLC如何设置启动、急停程序

1、【控制要求】 有两条流水灯动作，用一个总启动开关X0控制：1号动作是a、b、c、d灯；2号动作是e、f、g、h灯。 按下总开关（带锁开关，按下键信号一直保持），1号动作开始动作：a、b灯同时点亮，延时2s,然后a灯熄灭，延时1s，c灯点亮，延时2s,接着是a,d灯点亮，并延时1s,然后a、b、c、d灯按顺序依次熄灭，每个灯熄灭都会延时1s。在1号动作的c灯点亮的同时2号动作开始动作：e灯点亮，延时1s,接着是f、g、h灯同时点亮，并延时2s,再按着e、f、g、h的顺序依次熄灭且每次熄灭保持1s.启动信号只有一次信号，等所有动作运行完成一次之后，程序自动跳回到第一个动作，又开始循环运行，共计数10次，10次后程序动作停止。 动作停止，就是当启动信号断开时，程序会运行完当前的动作，回到初始条件时停止运行，等待启动信号。 设置急停键，按下急停开关，使动作复位，所有输出全部断开。

2、【动作分析】 按下总开关，为一个等待输入的指令信号，总开关就是一个启动信号， 也就是整个动作中的启动设置。动作分为两条线路，我们将1号动作作为主路线，2号线作为分支线，“在1号动作的c灯点亮的同时2号动作开始动作”，需要注意的是从c灯点亮开始，2号动作是与1号动作同时运行，这里就需要借助PLC的辅助标志将两条动作的动作连接起来。 设置的急停按键，急停有信号时，先要控制所有在运行的时序环为停止状态，再触发程序中用到辅助标志和输出端；控制每个用到的时序环跳回到第0帧，等待急停信号断开后，再是每个环恢复到运行状态。

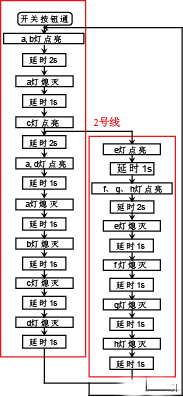

3、【控制流程图】 按照动作分析，每一个动作就是一个指令，每个指令用流程图的方式连接起来。

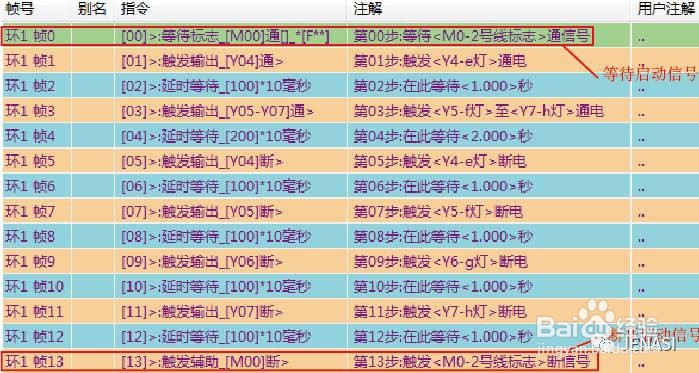

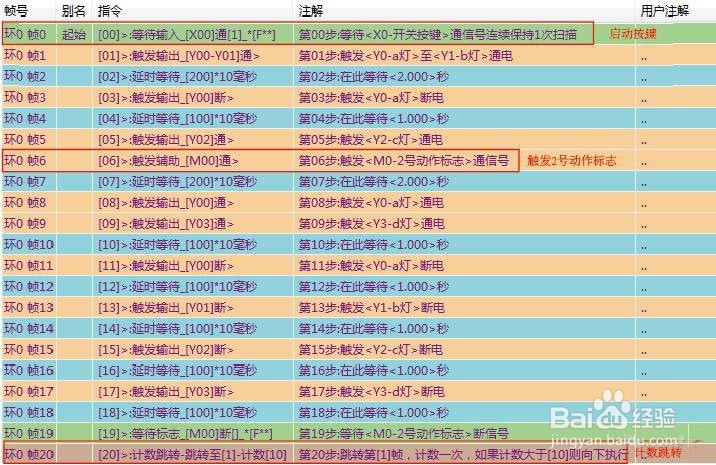

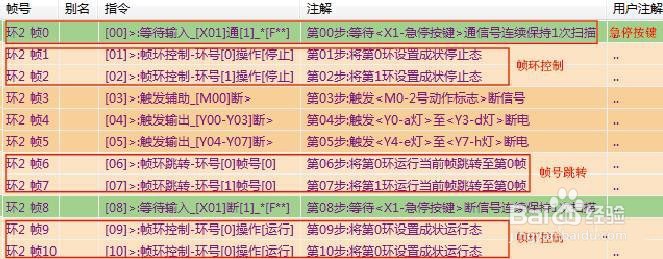

4、【程序编辑】两条线分别用两个环编辑，在时序环0中编辑1号动作，作为主程序动作；在时序环1中编辑2号动作，作为分支线，在时序膣默髻僳环2中编辑急停程序。 时序环0：根据流程图按顺序动作编辑1号动作，当程序运行到触发c灯（Y2）点亮时，添加触发辅助指令，触发M0通，这时2号动作开始运行，1号动作继续运行。 1号动作程序全部完成之后，要等待2号动作程序完成，然后计数一次进入循环，所以在添加等待辅助M0断后，再添加一条计数跳转指令，计数后跳回到本环的第0帧，再次循环运行（计数10次之后，程序会自动停止运行）。时序环1：根据流程图编辑2号动作程序，2号动作开始的启动标志是M0通，在第0帧添加指令“等待辅助”，等待M0通，2号动作开始运行，运行完成，再添加“触发辅助”指令，触发M0断，断开2号动作的启动信号。 时序环2：设置急停程序。急停开关就是添加一个等待输入，然后用帧环控制指令控制时序环0和时序环1为停止状态（不能控制时序环2为停止状态），也就是急停的程序所在环，如果停止了急停程序环，急停动作就不会奏效。）再触发用到的所有的辅助标志和输出端口为断状态；再用帧环跳转指令将用到的时序环0和时序环1的动作跳转到时序环0的第0帧和时序环1的第0帧（起到复位的作用）；等待急停开关断开之后，将时序环0和时序环1恢复成运行状态（这样再次给入启动信号后，程序再次运行）。
