CAD怎么快速绘制墙体

1、我们打开电脑上面的软件，然后我们点击开始绘制按钮。进入新建的文件里面。然后在CAD界面下方命令栏中输入"ML"字母，之后按Enter键。

2、然后我们在命令栏下面输入“S”字母，之后按Enter键，选择比例命令。然后再在命令栏中输入“180”数字，之后按Enter键，选择我们的多线比列。

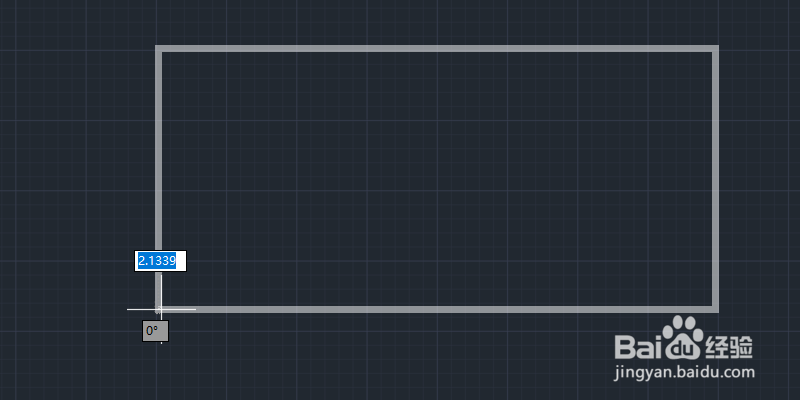

3、然后使用鼠标在显示界面中直接画规则的墙体即可。最后我画出来的结果如图所示。

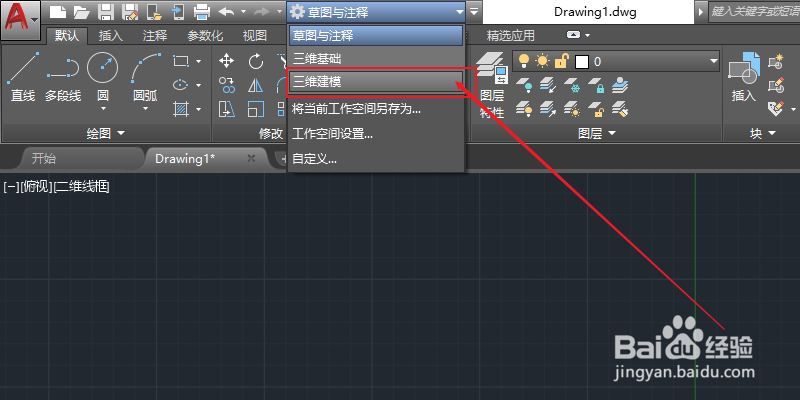

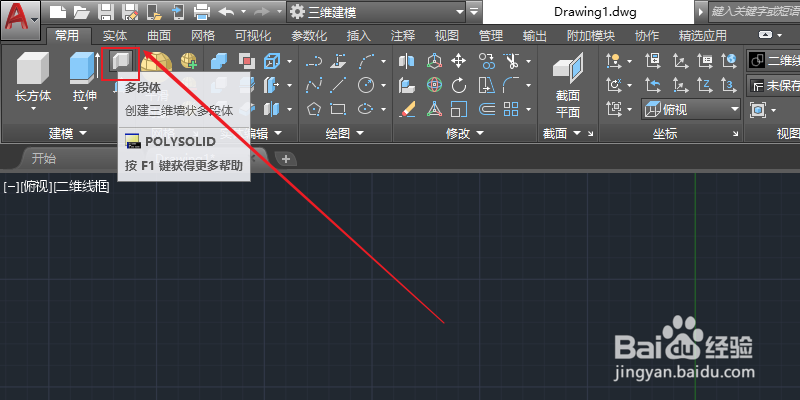

1、我们在CAD界面的上方点击下拉按钮，再点击三维建模按钮。然后我们在常用功能命令栏中点击多段体按钮。

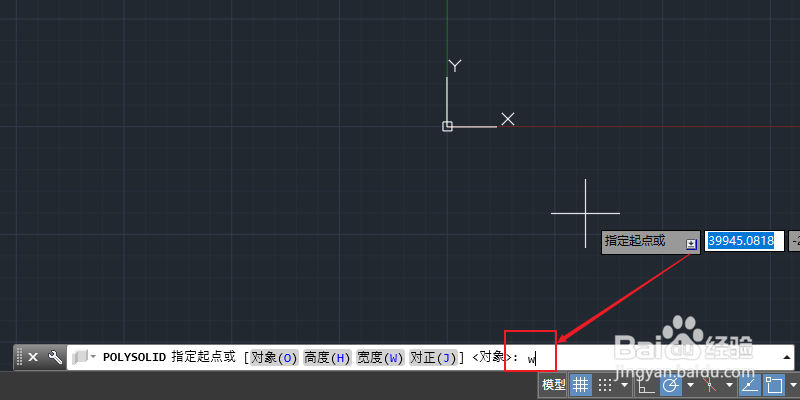

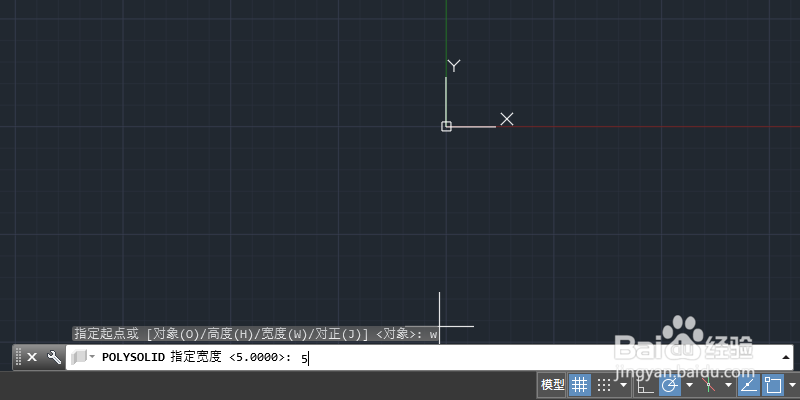

2、之后我们在CAD界面下方的命令栏中输入"W"字母，之后按Enter键。然后输入“5”数字，之后按Enter键，定义墙体的宽度。

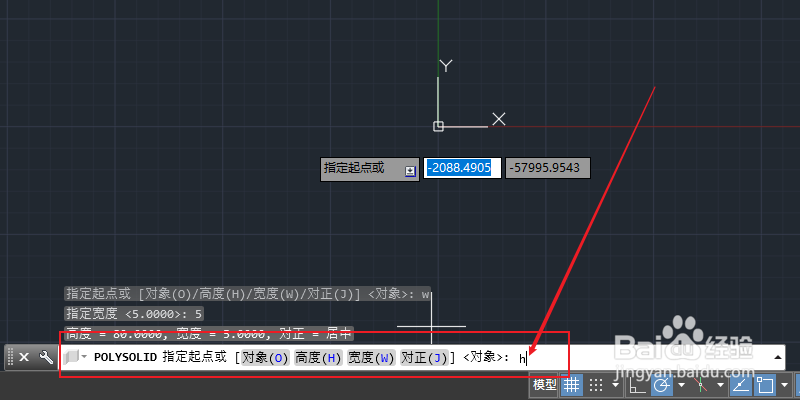

3、之后我们在CAD界面下方的命令栏中输入"H"字母，之后按Enter键。然后输入“80”数字，之后按Enter键，定义墙体的高度。

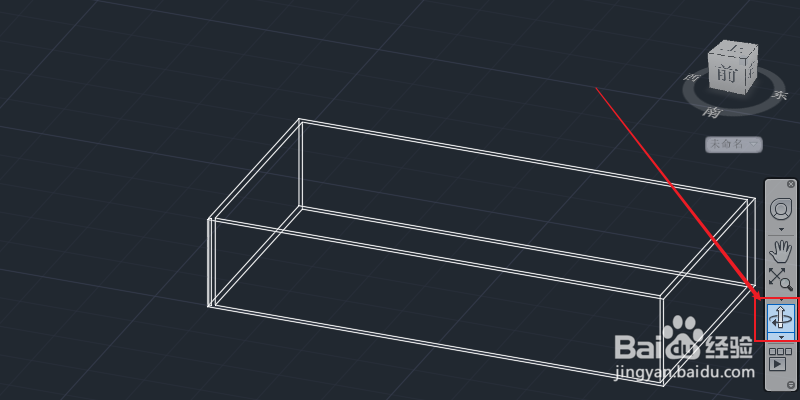

4、然后我们使用鼠标在显示界面中直接画规则的墙体。最后可以点击旋转按钮，来查看我们画的三维墙体。

1、二维墙体绘制方法

首先我们点击开始绘制按钮，然后在命令栏中依次输入“ML”、“S”和“180”，最后在显示界面绘制墙体即可。

三维墙体绘制方法

首先我们点击下拉、三维建模和多段体按钮，然后在命令栏中依次输入“W”、“5”、“H”和“80”，最后在显示界面绘制墙体即可。
