配置ISIS协议

1、构建ISIS实验拓扑图

2、接下来配置路由器，首先配置路由器接口ip，然后配置路由器的IS-IS以R1为例，具体的命令如下：<Huawei>&造婷用痃lt;Huawei>sys /进入系统视图的命令简写[Huawei]un in e /去掉提示信息[Huawei]sys R1 /修改设备名称[R1]int g0/0/0[R1-GigabitEthernet0/0/0]ip add 10.0.12.1 24[R1-GigabitEthernet0/0/0]quit/配置路由器的IS-IS基本功能[R1]isis[R1-isis-1]network-entity 10.0000.0000.0001.00[R1-isis-1]quit[R1]int g0/0/0[R1-GigabitEthernet0/0/0]isis enable[R1-GigabitEthernet0/0/0]quit[R1]

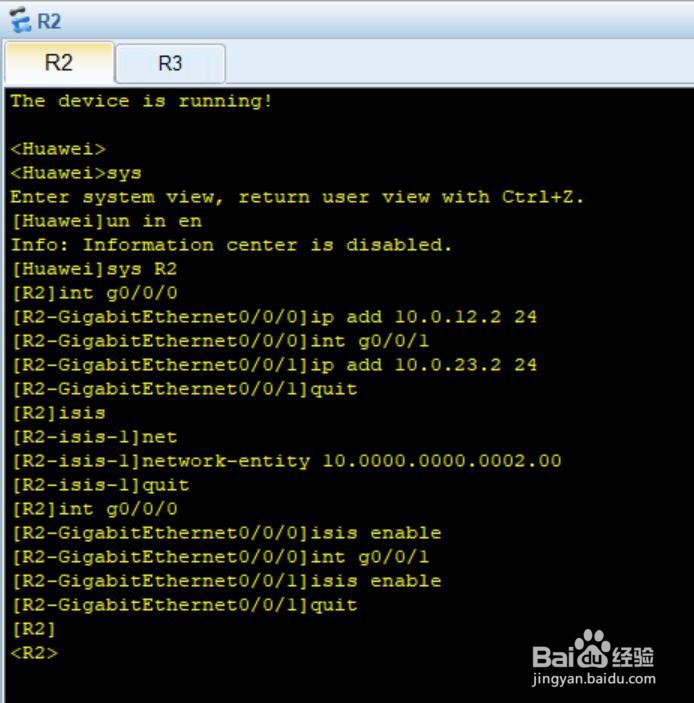

3、R2、R3的配置与R1一致，具体命令如下：R2：<Huawei>sy[Huawei]un in e[Huawei]sys R2[R2]int g0/0/0[R2-GigabitEthernet0/0/0]ip add 10.0.12.2 24[R2-GigabitEthernet0/0/0]int g0/0/1[R2-GigabitEthernet0/0/1]ip add 10.0.23.2 24[R2-GigabitEthernet0/0/1]quit[R2]isi[R2-isis-1]network-entity 10.0000.0000.0002.00[R2-isis-1]quit[R2]int g0/0/0[R2-GigabitEthernet0/0/0]isis enable[R2-GigabitEthernet0/0/0]int g0/0/1[R2-GigabitEthernet0/0/1]isis enable[R2-GigabitEthernet0/0/1]quit[R2]R3：<Huawei>sy[Huawei]un in e[Huawei]sys R3[R3]int g0/0/[R3-GigabitEthernet0/0/1]ip add 10.0.23.3 24[R3-GigabitEthernet0/0/1]quit[R3]isis[R3-isis-1]net[R3-isis-1]network-entity 10.0000.0000.0003.00[R3-isis-1]qui[R3]int g0/0/1[R3-GigabitEthernet0/0/1]isis enable[R3-GigabitEthernet0/0/1]quit[R3]

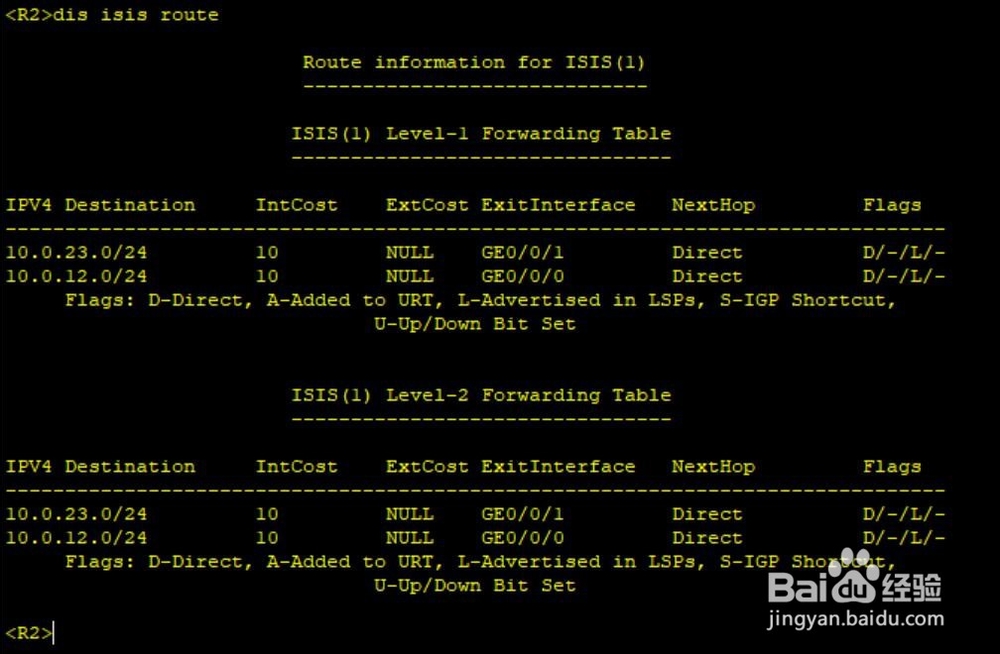

4、最后在R1和R2上使用display isis route命令进行验证；另外路由器R1通过ping命令可以ping 通R2和R3。
